WERKZEUGMASCHINEN
II. Anwendung von sdm bei Los-Bearbeitungen mit wiederholenden Teilen
Zumal alle sdm Unterbezugspunkte (0.000) relativ zum ABS Nullpunkt sind, braucht der
Bediener bei allen wiederholenden Arbeiten nur die ABS Nullpunkteinstellung für das erste
Werkstück vornehmen und alle Bearbeitungspositionen als Unterbezugspunkt-Nullpunkte in
einem der 199 Bezugspunktspeicher aufheben.
Für weitere sich wiederholende Werkstücke, richten Sie einfach den 2., 3., 4., ... usw.
Werkstücknullpunkt bei ABS ein; es werden dann alle Bearbeitungspositionen in den
Nullpunkten der Bezugspunkte erscheinen.

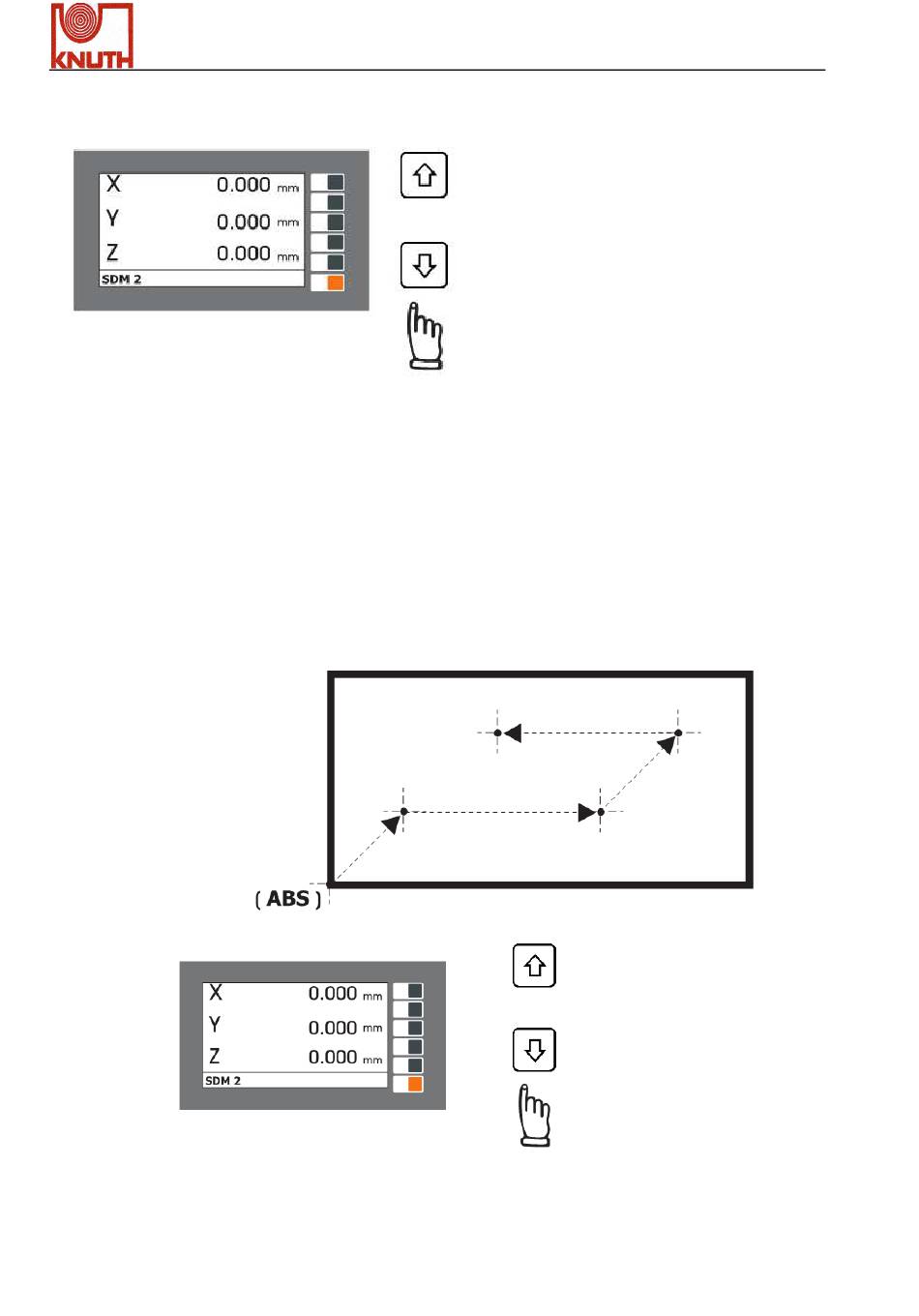

Bezugspunkt Werkstück (0.000)
X.Pos 3.2
Die Bediener kann durch Drücken von UP oder
DOWN direkt zwischen den Bezugspunkten
oder
wechseln; es besteht keine Notwendigkeit sich
zurück auf die ABS-Koordinate zu beziehen und
die Bezugspunkte von ihrem relativen Abstand
zu ABS einzustellen.
( sdm 4 ) ( sdm 4 )
Punkt 4 Punkt 4
( sdm 1 )
Punkt 1
oder
Betriebsanleitung
( sdm 3 )
Punkt 3
( sdm 2 )
Punkt 2
drücken Sie die Tasten UP oder
DOWN um zu den
Bearbeitungspunkten zu gelangen
bewegen Sie die Maschine auf =
0.000; danach befindet sich das
Werkzeug an der Bearbeitungsposition
Seite 21 von 130
