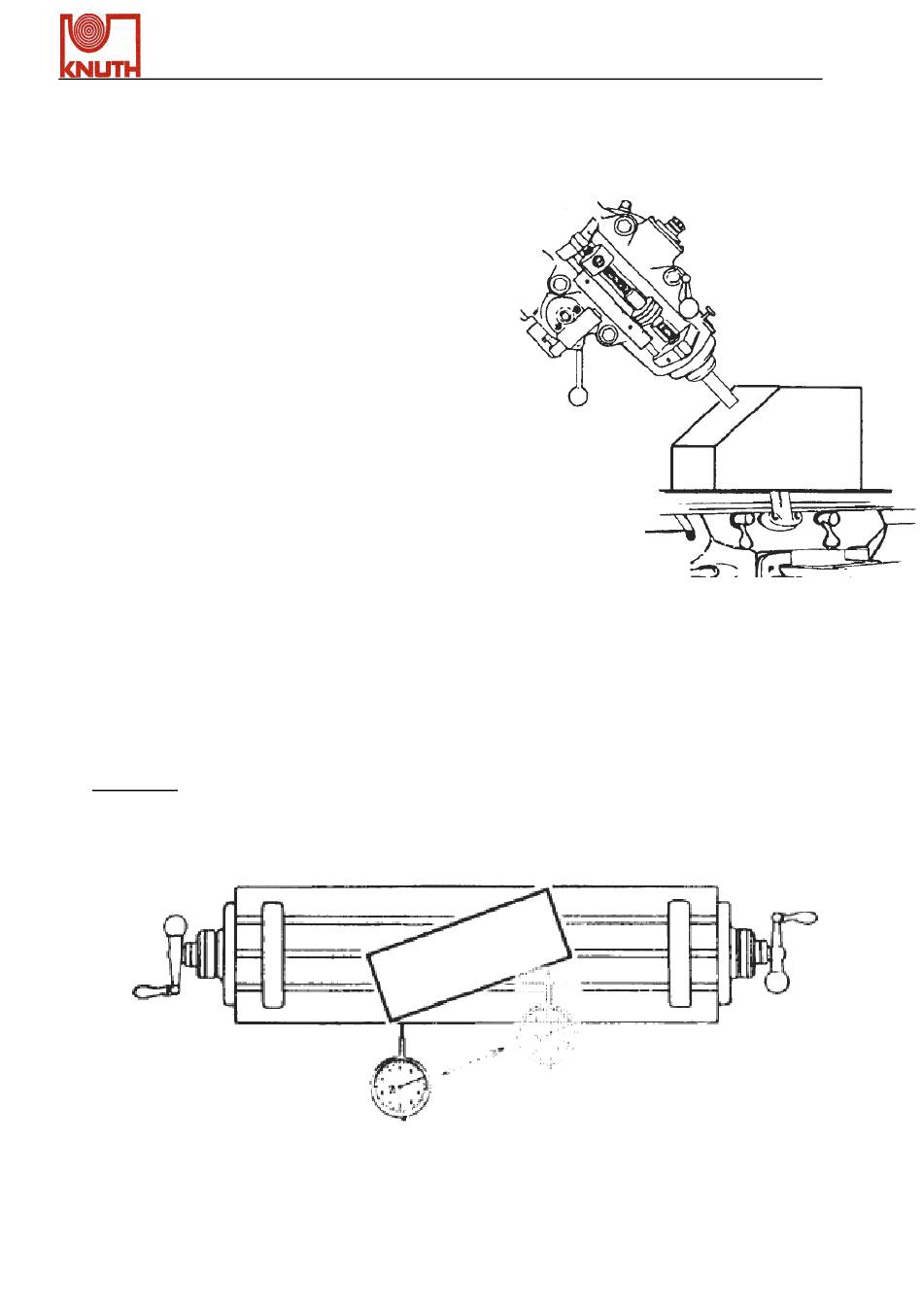

Funktionsweise : Bei der täglichen Bearbeitung
kann es durchaus vorkommen, dass eine schräge
Fläche bearbeitet
Bezugspunkt mit einem Neigungswinkel zur X-
oder Y-Achse bestimmt werden muss.
Wenn das Werkstück klein oder die erforderliche
Genauigkeit gering ist, kann der Bediener das
Werkstück direkt auf einen neigbaren Tisch oder
Drehtisch zur Bearbeitung der Fläche legen.
Wenn das Werkstück allerdings zu groß ist um
auf einen neigbaren Tisch zu spannen oder die
Anforderung an Genauigkeit sehr hoch sind, lautet
die einzige Lösung, die Bearbeitungspositionen
mittels mathematischem Verfahren zu berechnen.
Dieses ist sehr zeitaufwendig.
Diese Positionsanzeige
benutzerfreundliche INCL Funktion, um dem
Bediener beim Positionieren des Werkzeugs
entlang eines Neigungswinkels zu helfen.
Anwendungsbeispiel der INCL Funktion :
a) XY Ebene
- zur präzisen Referenzierung des Werkstücks mit Neigungswinkel
X.Pos 3.2
oder der Werkstück-
bietet eine sehr
