Knuth X.pos 3.2 Betriebsanleitung Seite 68

WERKZEUGMASCHINEN

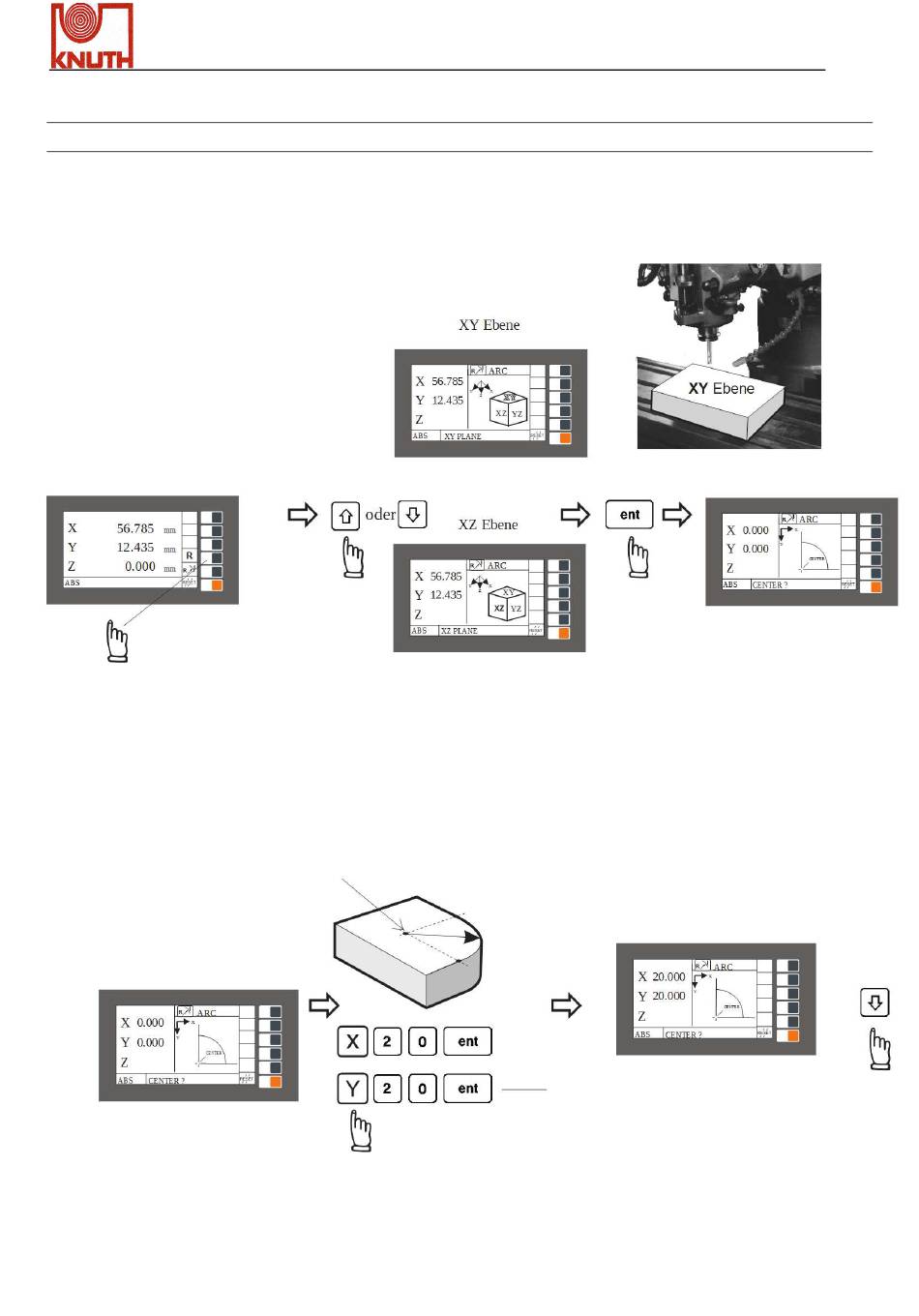

Schritt 1 : Arbeitsebene auswählen : XY Ebene R : ( R - XY )
Zur R-Funktion wechseln
Schritt 2 : Mittelpunktkoordinate eingeben ( XY CENTR )
Mittelpunktkoordinate
eingeben (XY CENTRE):
X.Pos 3.2
Betriebsbeispiel
Arbeitsebene auswählen
Mittelpunktkoordinate
(CENTRE):
X=20.000, Y=20.000
Betriebsanleitung
XZ Ebene
XY Ebene R auswählen
Zumal es bei einer 2-Achsen-Positionsanzeige
keine Z-Achse gibt, soll die Y-Achse verwendet
werden, um die Z-Achsen-Mittelpunktkoordinate
einzugeben
Mit einer 3-Achsen-Positionsanzeige soll die
Z-Achsen-Mittelpunktkoordinate an der Z-Achse
eingeben werden
Seite 68 von 130
nächster
Schritt
