B. Installations-Richtlinien und -Anforderungen
1. Anforderungen an die Montagefläche

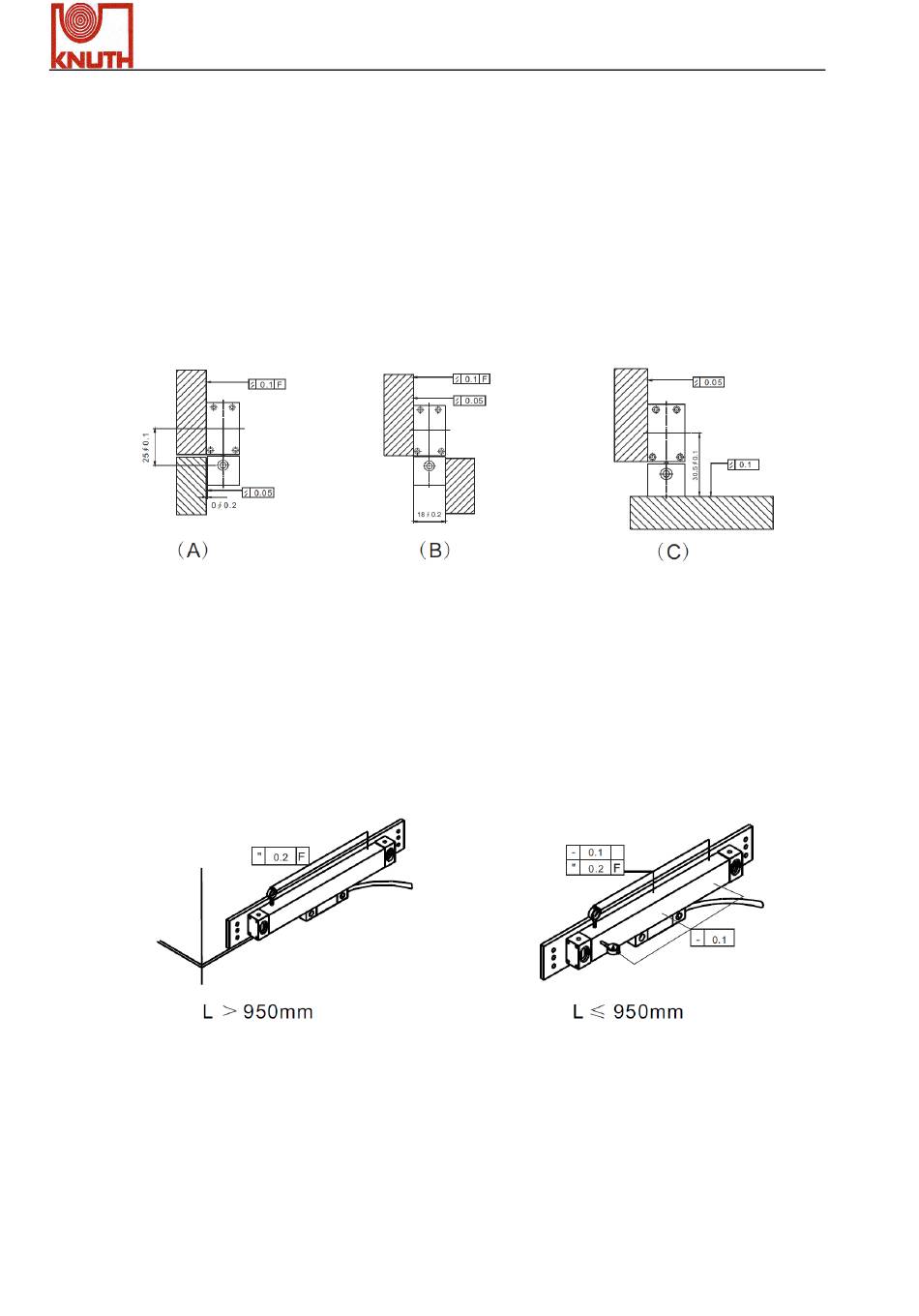

a) Die Längenmessgerät-Montageflächen sollen parallel zueinander stehen (d.h. so wie in
den Abbildungen A und B hier unten gezeigt) - die Parallelität der zwei Montageflächen
zueinander soll geringer als 0,1 mm sein.
b) Wenn die Montageflächen senkrecht zueinander stehen. (d.h. so wie in der Abbildung C
hier unten gezeigt), muss die Rechtwinkligkeit dieser zwei Befestigungsflächen geringer als
0,1 mm sein.
2. Ausrichtung des Längenmessgeräts
Es ist sehr wichtig, dass das Längenmessgerät parallel zum Verfahrweg des
Maschinenschlittens ausgerichtet ist.
Für Verfahrwege die kürzer als 950 mm sind, muss der maximale Parallelitätsfehler zwischen
dem Längenmessgerät und dem Maschinenschlitten niedriger als 0,1 mm / 0,15 mm sein.
Für Verfahrwege die länger als 950 mm sind, muss der maximale Parallelitätsfehler der
Ausrichtung geringer als 0,1 mm sein.
3. Abstände zwischen Lesekopf und Längenmessgerät
(1) Der Abstand zwischen dem Lesekopf und dem Gehäuse des Längenmessgeräts muss
zwischen 0,8 mm und 1,5 mm liegen.
(2) Der Lesekopf muss 0,5 mm parallel zum Längenmessgerät liegen und er sollte mit einer
Fühlerlehre eingestellt werden; nur so kann sich der Lesekopf ungehindert entlang dem
Längenmessgerät bewegen.
