WERKZEUGMASCHINEN
Alle Bearbeitungsparameter
wurden bereits in die INCL
Funktion eingegeben

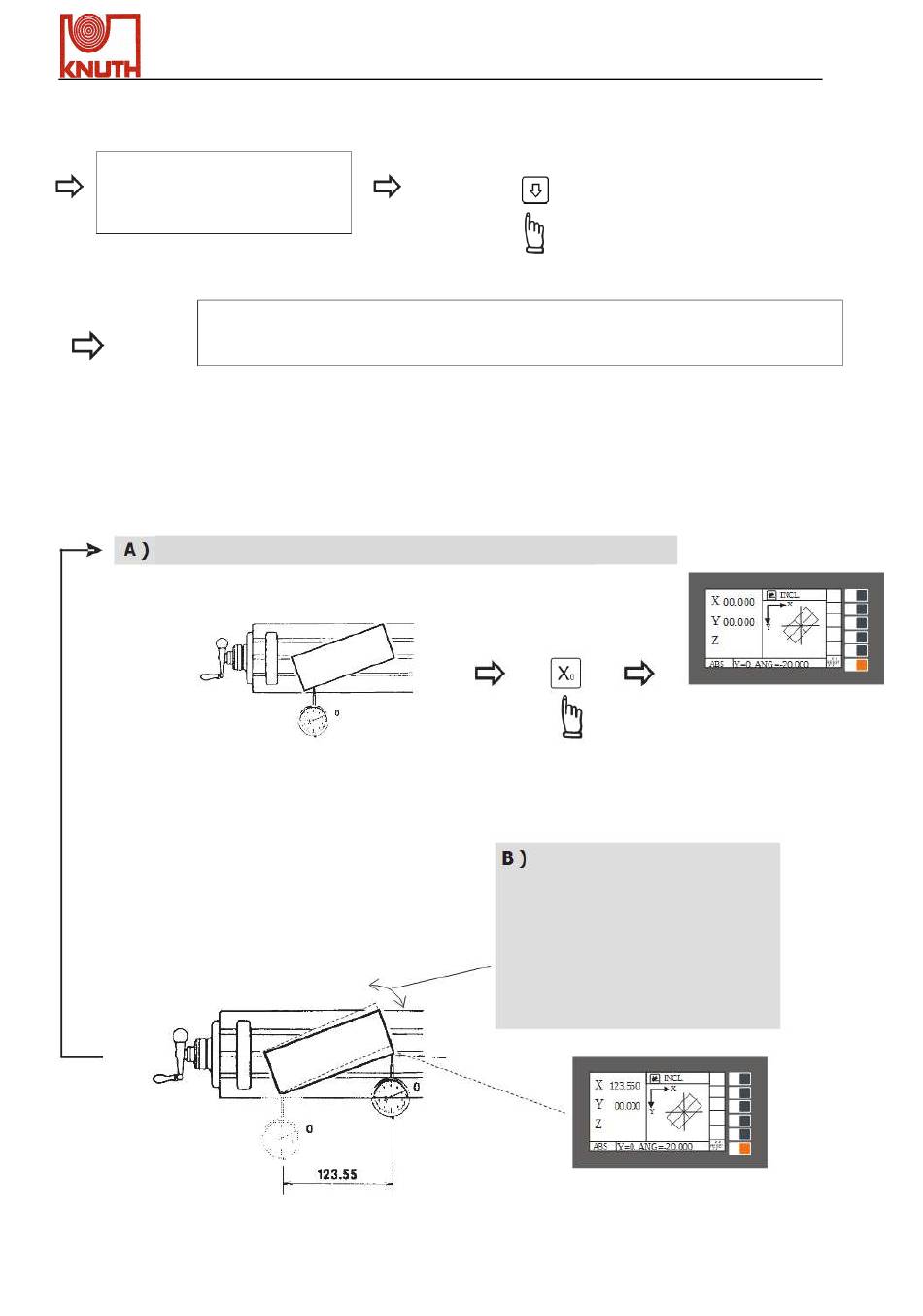

Die Positionsanzeige befindet sich nun im Zyklus der INCL-
Bearbeitungsfunktion
Die Referenzierung des Werkstücks für einen Neigungswinkel von 20 Grad ist ein iterativer, d.h.
sich öfters wiederholender, Prozess; es sind daher folgende Arbeitsschritte notwendig :
Setzen Sie die Messuhr an einem Werkstückende 'auf NULL'
Wechseln Sie zwischen
A) und B), bis der
Ausrichtungsfehler im
zulässigen Bereich liegt
X.Pos 3.2
Drücken Sie Um zum Funktionszyklus der INCL
Bearbeitung zu wechseln
Setzen Sie die X-Achse
zurück, um die X-Achse
erneut zu referenzieren
Bewegen Sie danach die
Maschine auf die
Y-Achsen-Visualisierung 0.000.
Nun ist die Y Achsenposition
präzise auf 20 Grad gesetzt.
Der Bediener kann den
Neigungswinkel des
Werkstücks einstellen bis die
Messuhr 'NULL' zeigt.
Betriebsanleitung
Anzeige des
INCL-Bearbeitungsmodus
für die XY-Ebene
Die Y Anzeige wird
verschoben, um den Bediener daran zu
erinnern, dass die Nullposition
Achsenanzeige auf = X * TAN (ANG)
gesetzt wurde. Der Bediener brauch die
Maschine einfach auf Y = 0.000 zu
bewegen; dann ist das Werkzeug exakt an
der geneigten Achse positioniert.
Seite 47 von 130
nach links
der
