7. Radius-Korrektur des Werkzeugs
auswählen
(R+TOOL) oder (R-TOOL)
8. Nachstellungen bei der SCHRITT-(STEP)-Bearbeitung (nur wenn eine 2 Achsen-
Positionsanzeige verwendet wird oder bei der Bearbeitung der XY-Ebene R)
Da bei einer 2-Achsen Positionsanzeige keine Z-Achse vorhanden ist und um die Bearbeitung
der XZ- und YZ-Ebene R zu ermöglichen, muss die Z-Achsen-Position durch ein
mathematisches Verfahren simuliert werden. Dazu müssen die Z UP-/DOWN-Nachstellungen
mittels Drücken von UP und DOWN -Tasten simuliert werden, sodass jeweils die
Positionsanzeige die XZ / YZ Bogen-Bearbeitungsposition berechnen kann. Dieser Parameter
gibt an, wie das Z-Positionsinkrement aussieht, wenn die Taste UP oder DOWN gedrückt
wird.
Bei der Bearbeitung der XZ- und YZ-Ebene R mit einer 3-Achsen Positionsanzeige besteht
keine Notwendigkeit diese Nachstellungen einzugeben, weil die Positionsanzeige die X- oder
Y-Bearbeitungspositionen berechnen und diese Punkte 'auf Null' setzen und den Maschinen-
Bediener zur Bogen-Bearbeitung entsprechend der aktuellen Z Position führen kann. Wenn
die Z-Position außerhalb des Bogen-Z-Positionsbereiches liegt, wird an der Z-Achse der
Positionsanzeige die Warnmeldung "[r. OU Ll] - R außerhalb der Z-Grenze" angezeigt.

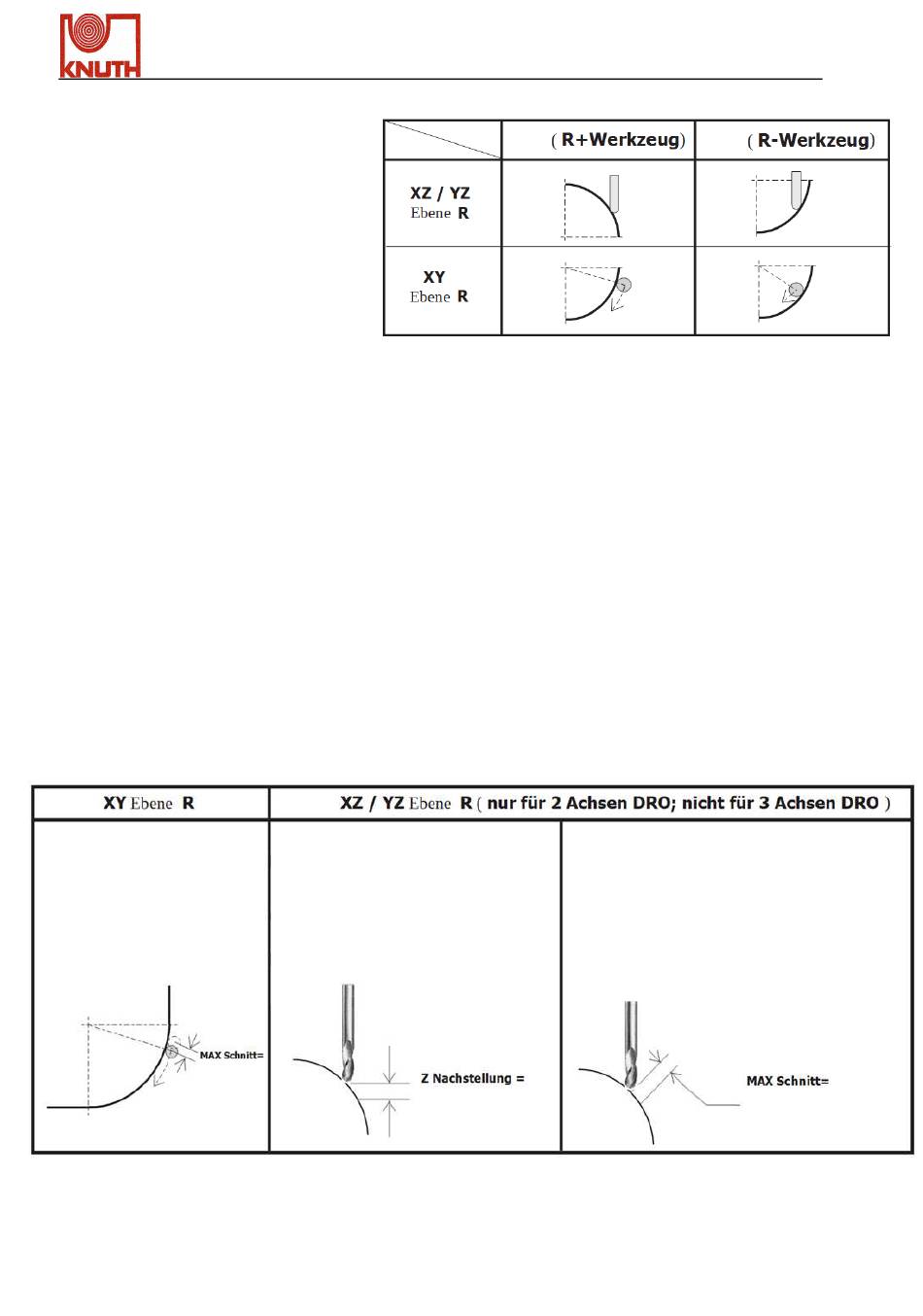

Bei der XY-Ebene R soll
der max. Abstand
zwischen den interpolierten
Punkten als die
Bearbeitungs-
Nachstellungen angesehen
werden.
max. Abstand
zwischen
interpolierten
Punkten
X.Pos 3.2
Bei der XZ/YZ-Ebene R ist der
Z-Nachstellung-Parameter das
Z-Inkrement beim Drücken der
UP- oder DOWN- Taste. Die
Z-Nachstellung ist fest definiert
und wird durch diesen Parameter
angegeben.
fix eingestellte Z
Inkremente beim
Drücken der UP oder
DOWN -Taste
Betriebsanleitung
Bei der XZ/YZ-Ebene R, und wenn der
R-Modus-Parameter für den MAX-Schnitt
ausgewählt ist, ist der Z-Nachstellung-
Parameter das Z-Inkrement beim Drücken
der UP-/DOWN- Taste. Somit sind die
maximalen Abstände zwischen den
einzelnen Bearbeitungsschritten zur
gleichmäßigeren Bogenbearbeitung
ungefähr immer gleich.
Seite 61 von 130
