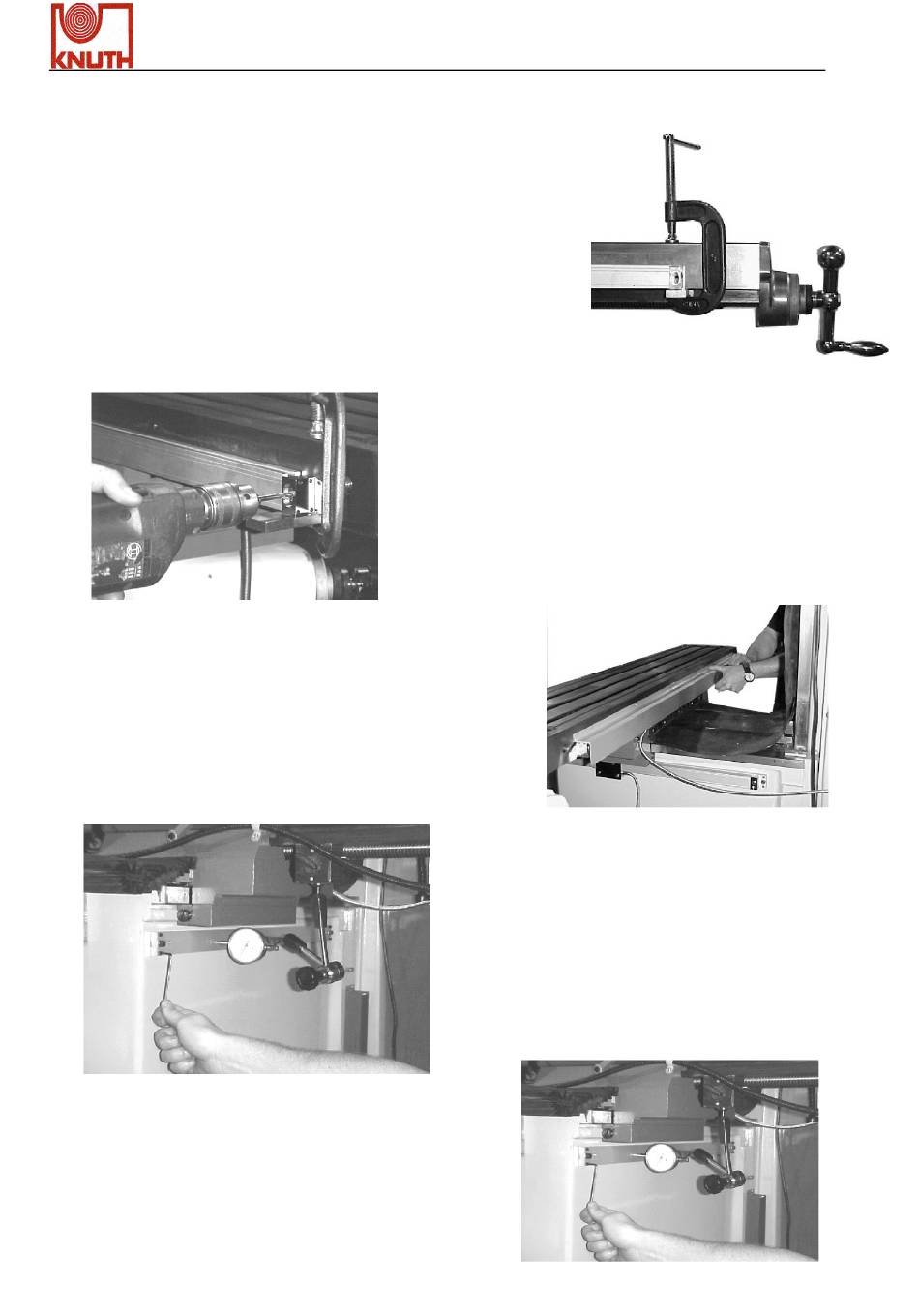

Anbringen des "X" -Längenmessgeräts an eine Fräsmaschine
Wenn die Seiten
bearbeitet sind, ist eine der einfachsten Möglichkeiten ein
Längenmessgerät anzubringen, zwei parallele Flacheisen
auf der ebenen Tischoberfläche anzubringen und dann
darauf das Längenmessgerät zu befestigen.
Bohren und schneiden Sie ein Gewinde, um
die mitgelieferten Schrauben zu verwenden.
Montieren Sie die
Längenmessgerät; bohren und schneiden Sie
dazu die nötigen Gewindebohrungen. Stellen
Sie dabei sicher, dass zwischen der Abdeckung
und dem Längenmessgerät immer ein Abstand
von 3 mm vorhanden ist.
Montieren Sie das Längenmessgerät mit den
vorgebohrten Löchern auf die Trägerplatte und
überprüfen Sie mit einer Messuhr, ob das
Längenmessgerät parallel zum Maschinenschlitten
steht.
X.Pos 3.2
des Fräsmaschinen-Arbeitstisches
Abdeckung über
Sobald das Längenmessgerät montiert ist,
soll der Lesekopf am Sattel befestigt
werden. Es muss sichergestellt werden,
dass der Kopf stets parallel zur Führung
und dem Längenmessgerät verläuft (der
blaue Streifen zwischen Lesekopf und
Längenmessgerät
korrekten Abstand zu halten.)
das
Anbringen des "Y" -Längenmessgeräts
Falls die Oberfläche nicht bearbeitet ist, soll eine
Trägerplatte montiert und geeignete Gewindestifte
verwendet werden, womit dann die Trägerplatte
justiert werden kann. Verwenden Sie eine Messuhr
um zu überprüfen ob das Längenmessgerät
rechtwinklig und senkrecht zum Maschinen-
Schlitten steht.
