Knuth X.pos 3.2 Betriebsanleitung Seite 81

WERKZEUGMASCHINEN Betriebsanleitung

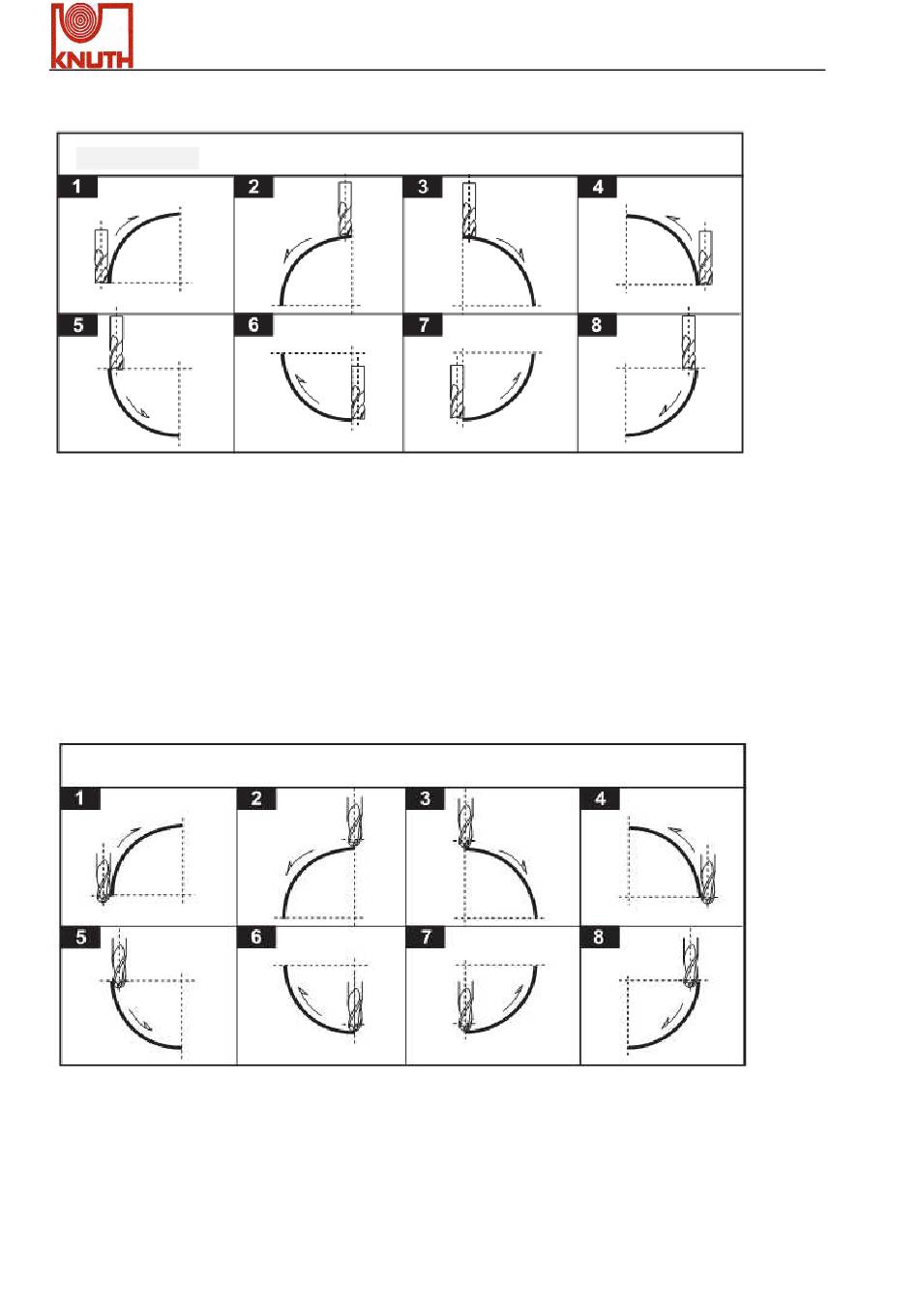

R vereinfacht Es gibt 8 voreingestellte Radius -Typen
Typ 1 - 8
Bearbeitung der XZ/YZ Ebene R mit einem 4-schneidigen Schaftfräser
Beachten Sie bitte, dass wenn zur Bearbeitung des Radius flache Schaftfräser verwendet
werden, ausschließlich die scharfen Werkzeugkanten zum Einsatz kommen und daher immer
vorab der Werkzeugdurchmesser (TOOL DIA) auf 0,000 eingestellt werden muss.
Einsatz eines 2-Schneiden-Fräsers (SLOT DRILL) zur Bearbeitung der XY Ebene R
Seite 81 von 130
X.Pos 3.2
