Wenn eine 2-Achsen-Positionsanzeige verwendet wird, soll diese Seite übersprungen und
zu den beiden nächsten Seiten gegangen werden, um die R-Parameter-Eingabe
fortzusetzen.
Bei einer 3-Achsen Positionsanzeige sind alle ARC-Parameter bereits vollständig eingegeben.
Die Positionsanzeige geht folgendermaßen in den 3-Achsen ARC-Bearbeitungsmodus:

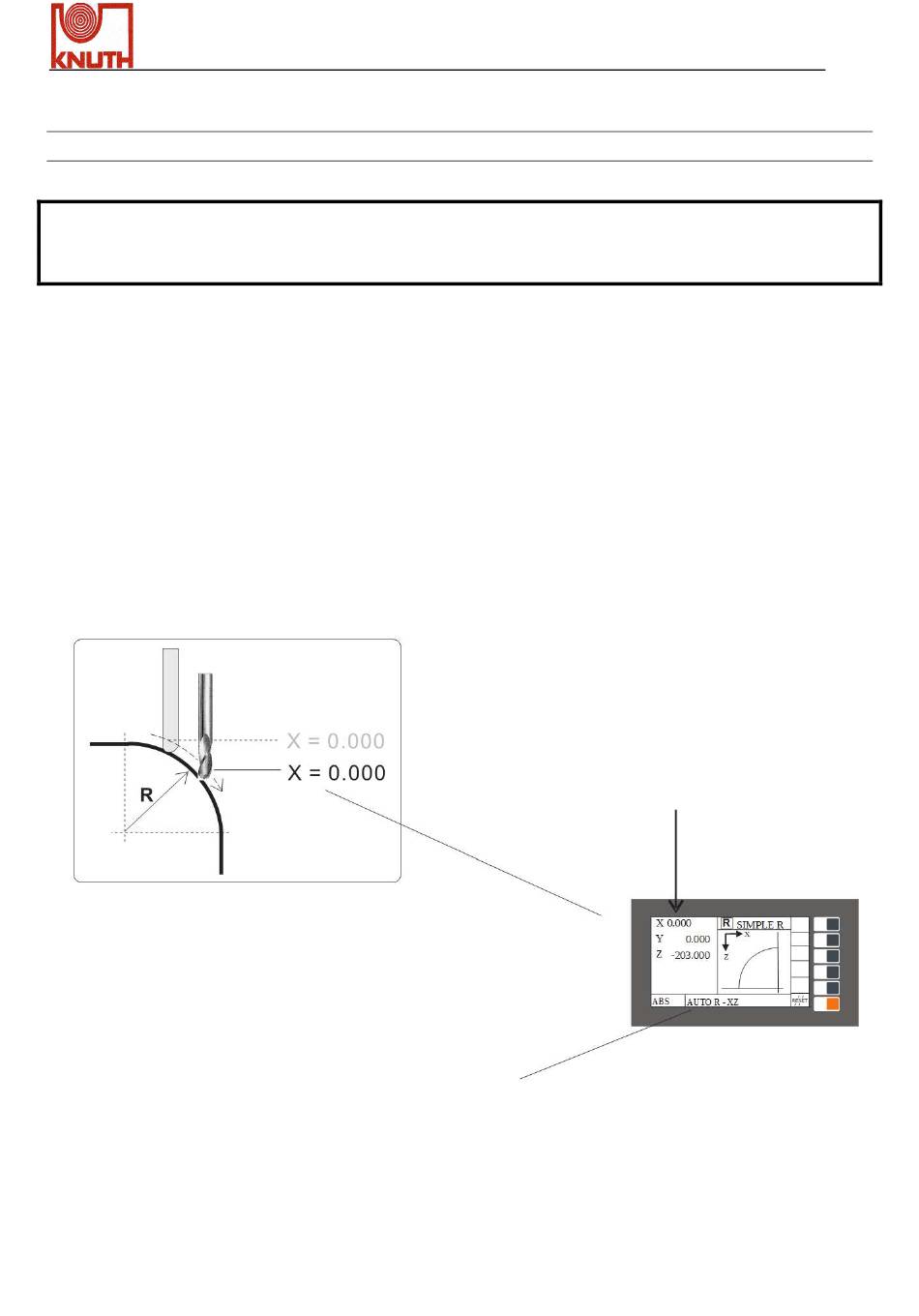

3-Achsen Bogen-(ARC)-Bearbeitungsmodus :
Bei der Bogen-Bearbeitung auf drei Achsen wird die Positionsanzeige das Bogen-Profil gemäß
der aktuellen Z-Achse berechnen und die X-Achse (bei XZ-Ebene R) oder die Y-Achse (bei der
YZ-Ebene R) auf 0,000 voreinstellen, um den Bediener bei der Bearbeitung des Bogen-Profils zu
führen.
X.Pos 3.2
R-Funktion - Für 3-Achsen Positionsanzeige
Da die X-Achse mit der
Z-Bewegung automatisch
voreingestellt wird, nennen
wir sie AUTO R - XZ-Ebene
In diesem Beispiel ist die XZ-Ebene R
ausgewählt worden; bewegen Sie daher die
X-Achse bis die X-Visualisierung 0,000 zeigt;
genau dann ist das Werkzeug auf der
Bogen-Kurve positioniert.
Die Anzeige wird links verschoben
um anzudeuten, dass es keine
normale Koordinatenanzeige ist.
