Knuth X.pos 3.2 Betriebsanleitung Seite 124

WERKZEUGMASCHINEN

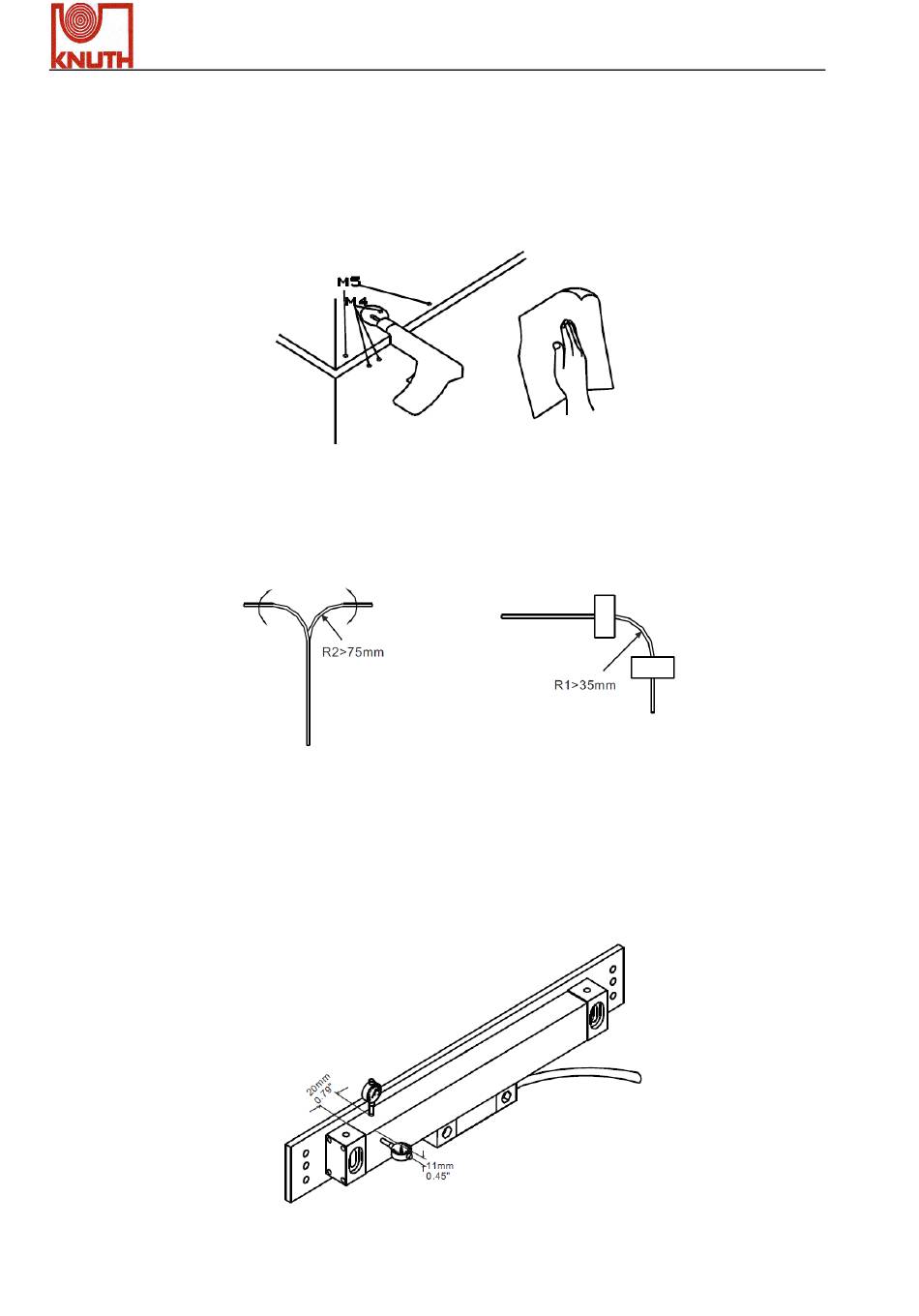

(5) Alle Gewindebohrungen müssen mindestens 6 Gewinde haben, damit die Schraube sicher in
den Gewindebohrungen eingeschraubt werden kann. Für Schrauben die eine schwere Last
tragen müssen, müssen die Gewindebohrungen mindestens 8 Gewinde haben. Nach dem
Gewindeschneiden müssen die Gewindebohrungen entgratet und gereinigt werden.
(6) Alle Kabel müssen
Werkzeugmaschine gewährleisten; die Abbildung unten zeigt wie ein Kabel mit kleinem
Radius verlegt werden soll.
(7) Eine korrekte Erdung ist für die Störfestigkeit sehr wichtig; der Erdungswiderstand muss
niedriger als 1,0 Ohm sein.
(8) Die Messung der horizontalen und vertikalen Ausrichtung soll 20 mm entfernt von den
Längenmessgerät-Enden erfolgen, so wie in der folgenden Abbildung gezeigt.
X.Pos 3.2
fest sitzen aber trotzdem die maximale
Betriebsanleitung
Bewegung der
Seite 124 von 130
