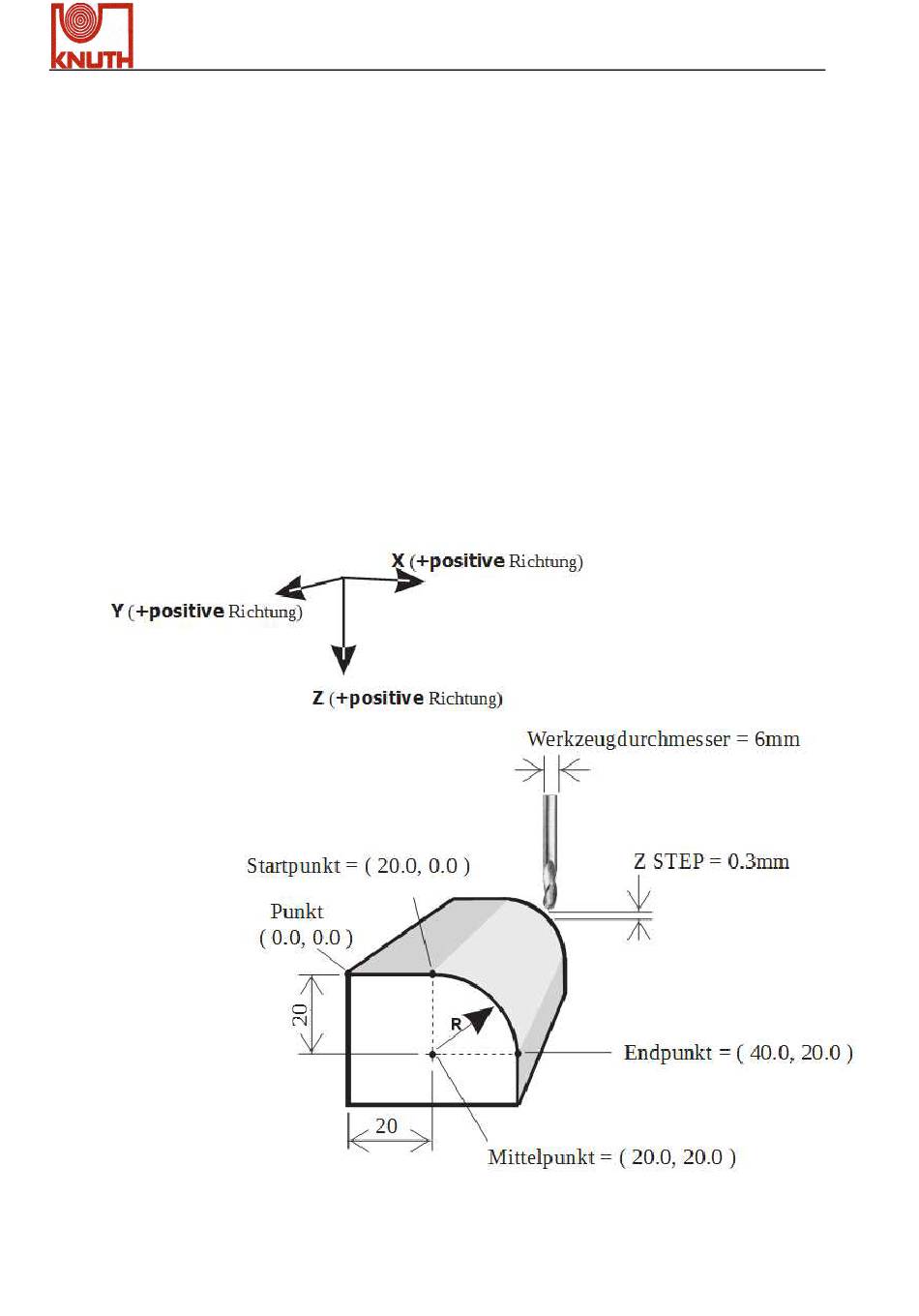

Beispiel :
Zur Bearbeitung einer XZ Ebene R gemäß folgender Abbildung, müssen folgende Parameter in
die Positionsanzeige eingegeben werden:
1. Die XZ Ebene R auswählen
2. Mitte ( XZ CENTR )
3. Radius ( R )
4. Startpunkt ( XZ ST. PT )
5. Endpunkt ( XZ END P )
6. Werkzeug-Ø ( TOOL DIA )
7. Werkzeug-Korrektur - ( R+TOOL )
8. Z Nachstellung pro Schritt (Z STEP) 0,3 mm ( nur für 2-Achsen Positionsanzeige )
X.Pos 3.2
für eine 2-Achsen Positionsanzeige ( S.R - XZ )
für eine 3-Achsen Positionsanzeige ( R - XZ )
X = 20.000 ; Z = 20.000
20.000
X=20.000; Z = 0.000
X = 40.000; Z = 20.000
6.000
Aktueller ARC Radius = R + Werkzeug Radius
( bei einer 3-Achsen Positionsanzeige nicht nötig )
