Knuth X.pos 3.2 Betriebsanleitung Seite 45

WERKZEUGMASCHINEN Betriebsanleitung
b) XZ/YZ Ebene
- zur Bearbeitung einer geneigten Fläche
(nur wenn eine 3 Achsen-Positionsanzeige verwendet wird)
Zumal Drehmaschinen einen ganz anderen Aufbau als Fräsmaschinen haben, soll zur
Vertiefung dieses Punktes Kapitel 10 "Anhang für Drehmaschinen" in dieser
Betriebsanleitung durchgelesen werden.

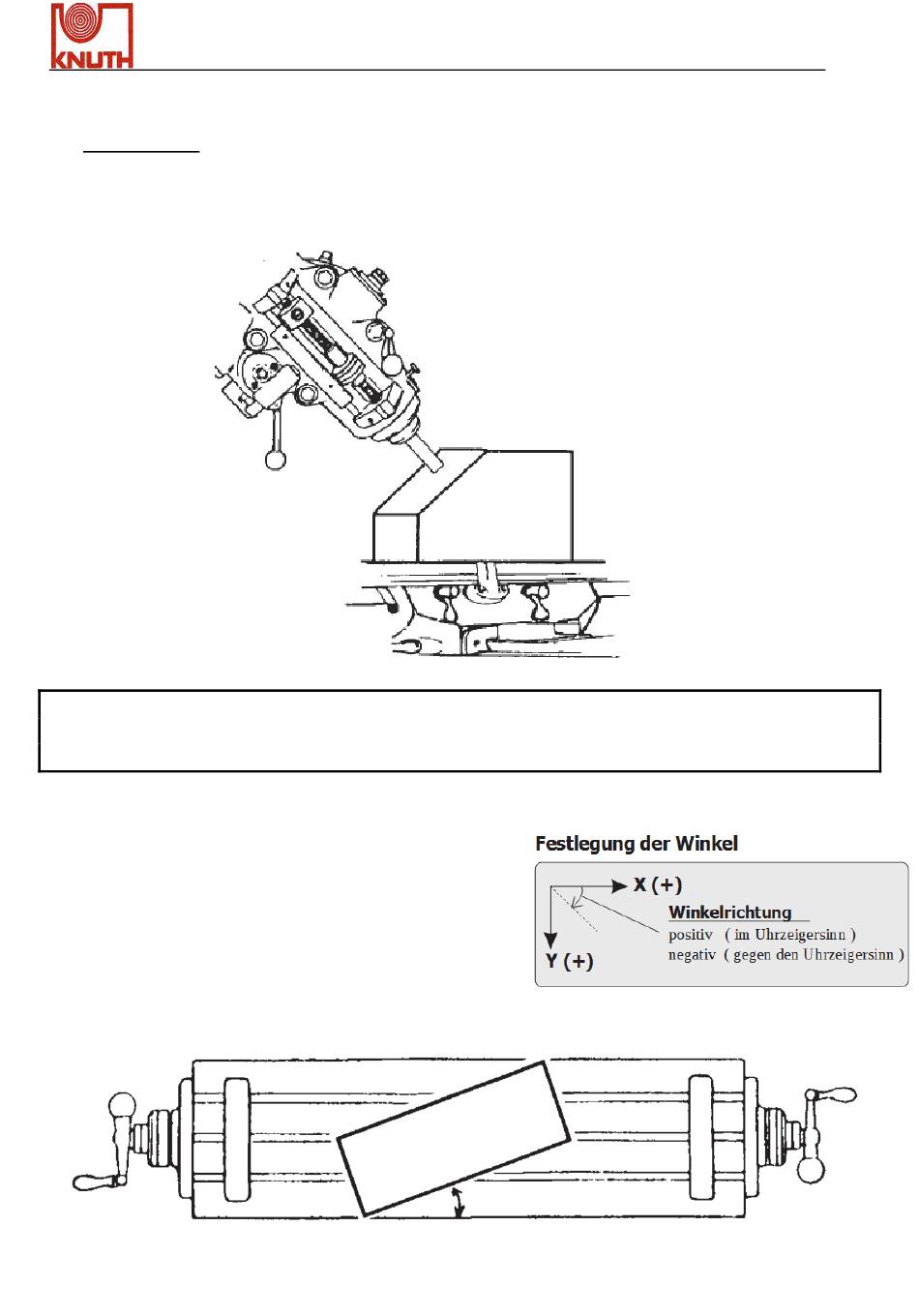

Beispiel :
Zur präzisen Referenzierung eines mit 20 Grad in
Bezug auf die X Achse geneigten Werkstücks,
folgendermaßen vorgehen:
Da in diesem Beispiel die Neigung gegen den
Uhrzeigersinn erfolgt, beträgt der Neigungswinkel
− 20 Grad.
20 Grad
Seite 45 von 130
X.Pos 3.2
