Mit dem 'NL ERROR' -Menü kann der Maschinenbediener den nichtlinearen Fehler-
Kompensationswert in die Positionsanzeige eingeben, damit die Positionsanzeige praktisch alle
Arten von Fehlern der Werkzeugmaschine virtuell ausgleichen kann. Über die nichtlineare
Fehlerkompensationsfunktion kann die Maschinengenauigkeit verbessert werden, solange
jedoch die Positionier-Wiederholbarkeit der Werkzeugmaschine gut ist. Diese Funktion ist sehr
nützlich für Anwendungen, wo eine sehr hohe Maschinengenauigkeit erfordert wird. Wie z.B. bei
Anwendungen als Schleifmaschine, usw.
Funktionsprinzip.
Die nichtlineare Fehlerkompensation verwendet die REF-Position (Referenz-Markierung) des
Längenmessgeräts, um eine feste Position als absoluten Nullpunkt der Werkzeugmaschine zu
erhalten. Die CPU des Positionsanzeige gleicht dann die Ausgabewerte mit den Werten der
Fehlertabelle, die während dieses SETUP-Vorgangs erstellt wurden, aus. Die Kompensation d.h.

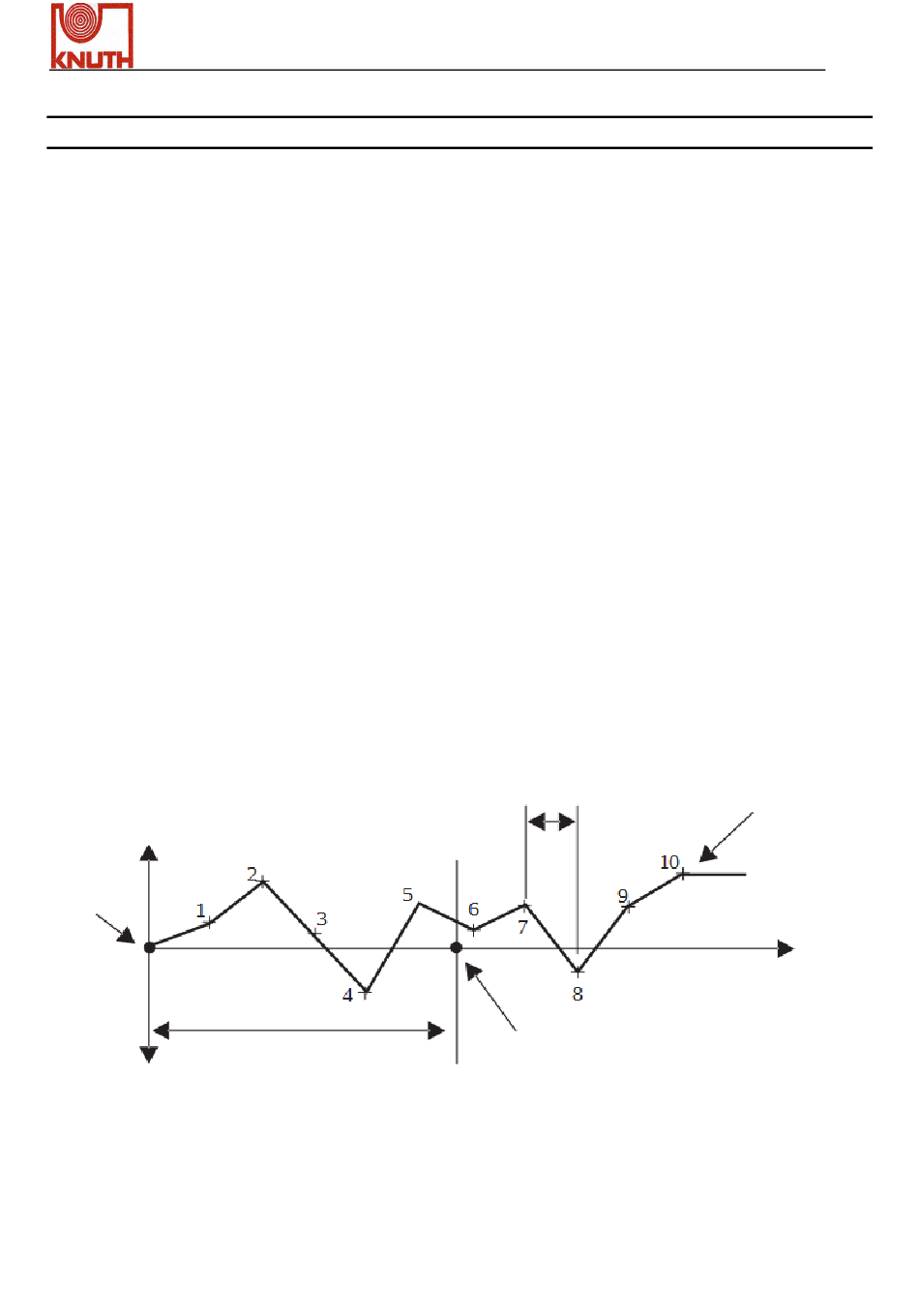

der Ausgleich beginnt immer an der Startposition der Fehlerkurve gemäß der unten gezeigten
Diagramm. Es ist sehr wichtig die 'CP-START'-Position an die negativste Stelle der
Werkzeugmaschine zu setzen, so dass der größte Teil des Maschinen-Verfahrbereichs von der
nichtlinearen Fehlerkompensation abgedeckt wird. Die Positionsanzeige-Software bietet die
nichtlineare Fehlerkompensation sowohl in X- als auch in Y-Achse an; für jede Achse sind
maximal 62 Kompensationsschritte möglich.
Beachten Sie bitte, dass nach aktivierter nichtlinearer Kompensation die lineare Kompensation
nicht mehr aktiv ist.
Startposition
der Fehlerkurve
(muss an der
Fehler
negativsten
Position der
Maschine
liegen)
CP. START: Kompensationsprofil -Start
CP. TEILUNG: Kompensationsprofil -Teilung
CP. SCHRITT: Kompensationsprofil -Schritt
X.Pos 3.2
Parameter für Einstellvorgang - NL ERROR (FEHLER)
CP Start
CP
Teilung
REF Markierung
Betriebsanleitung
CP Schritt
= 10
Fehlerkurve
Position
+ Richtung
