Wenn eine 2-Achsen-Positionsanzeige verwendet wird, soll diese Seite
übersprungen und zu den beiden nächsten Seiten gegangen werden, um die
Bei einer 3-Achsen Positionsanzeige sind alle ARC-Parameter bereits vollständig eingegeben.
Die Positionsanzeige geht folgendermaßen in den 3-Achsen ARC-Bearbeitungsmodus:

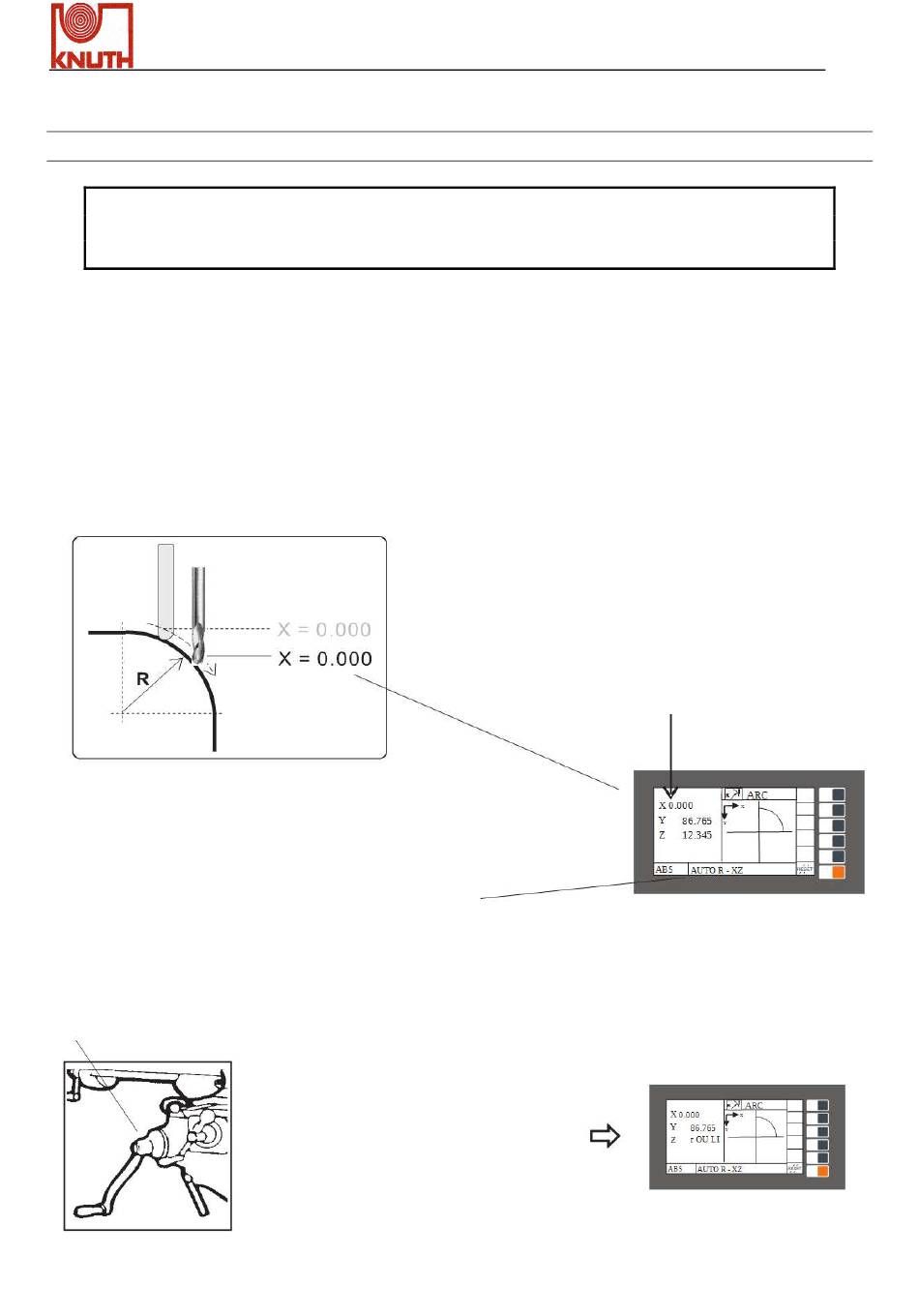

3-Achsen Bogen-(ARC)-Bearbeitungsmodus:
Bei der Bogen-Bearbeitung auf drei Achsen wird die Positionsanzeige das Bogen-Profil gemäß
der aktuellen Z-Achse berechnen und die X-Achse (bei XZ-Ebene R) oder die Y-Achse (bei der
YZ-Ebene R) auf 0,000 voreinstellen, um den Bediener bei der Bearbeitung des Bogen-Profils zu
führen.
Der Bediener kann die Nachstellung der Z-Achse
vornehmen, um den Bogen gemäß der benötigten
Oberflächenbeschaffenheit zu bearbeiten
X.Pos 3.2
R-Funktion - Für 3-Achsen Positionsanzeige
R-Parameter-Eingabe fortzusetzen.
In diesem Beispiel ist die XZ-Ebene R ausgewählt
worden; bewegen Sie daher die X-Achse bis die
X-Visualisierung 0,000 zeigt; genau dann ist das
Werkzeug auf der Bogen-Kurve positioniert.
Da die X-Achse mit der
Z-Bewegung automatisch
voreingestellt wird, nennen
wir sie AUTO R - XZ-Ebene
.
Wenn der Bediener die Z-Achse
außerhalb des R-Bogens
positioniert, wird die
Positionsanzeige in der
Z-Achsenanzeige " r OU LI " [R
außerhalb Z Genze] anzeigen
Betriebsanleitung
Die Anzeige wird nach links verschoben
um anzudeuten, dass es keine normale
Koordinatenanzeige ist.
Die Z-Position befindet sich außerhalb
des Bogen-(ARC)-Bereiches
