Knuth X.pos 3.2 Betriebsanleitung Seite 18

WERKZEUGMASCHINEN

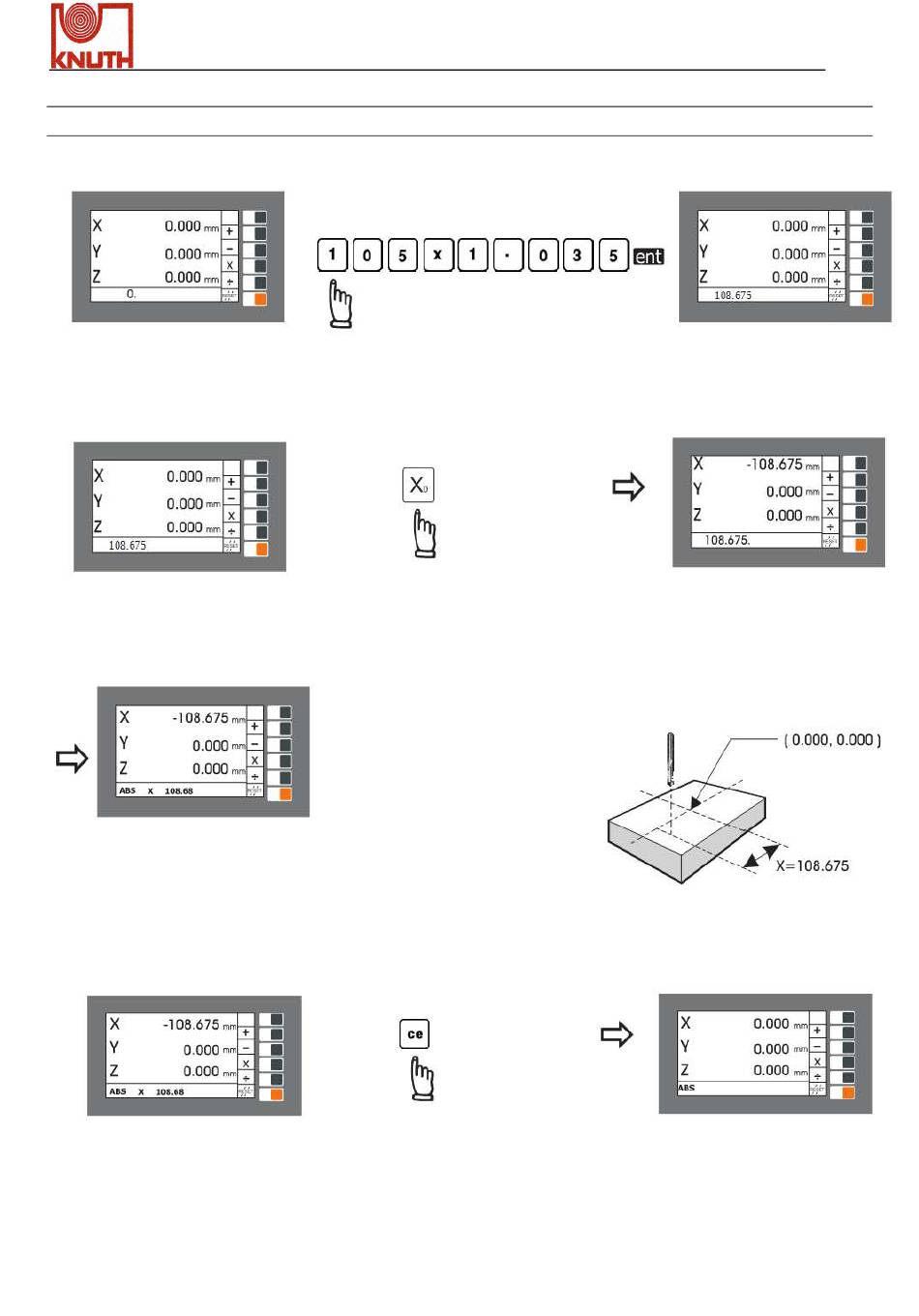

d.h. um das Werkzeug an die Position der X-Achse zu bewegen: 105 × 1,035 = 108,675
Übertragt das errechnete Ergebnis:
108.675 auf die X Achse zur
Werkzeug-Positionierung
Bewegen Sie solange die Maschine
bis die X-Anzeige = 0,000 zeigt; nun
befindet sich das Werkzeug an der
Position X = 108,675
Das Werkzeug befindet sich nun in
der Position des errechneten
Ergebnisses (X = 108,675 aus
dem obigen Beispiel);
drücken Sie die CE-Taste, um die
Koordinate normal anzuzeigen
X.Pos 3.2
Übertragung des Ergebnisses
Übertragung des
errechneten Ergebnisses
auf die X Achse
drücken Sie 'return', um
die Koordinate normal
anzuzeigen
Betriebsanleitung
Die X-Achsen Null-Position
ist nun vorrübergehend auf
X = 108,675 eingestellt
Die Visualisierung wird
nach links verschoben um
zu verdeutlichen, dass sich
die X-Achse im Positionier-
Modus befindet
Seite 18 von 130
