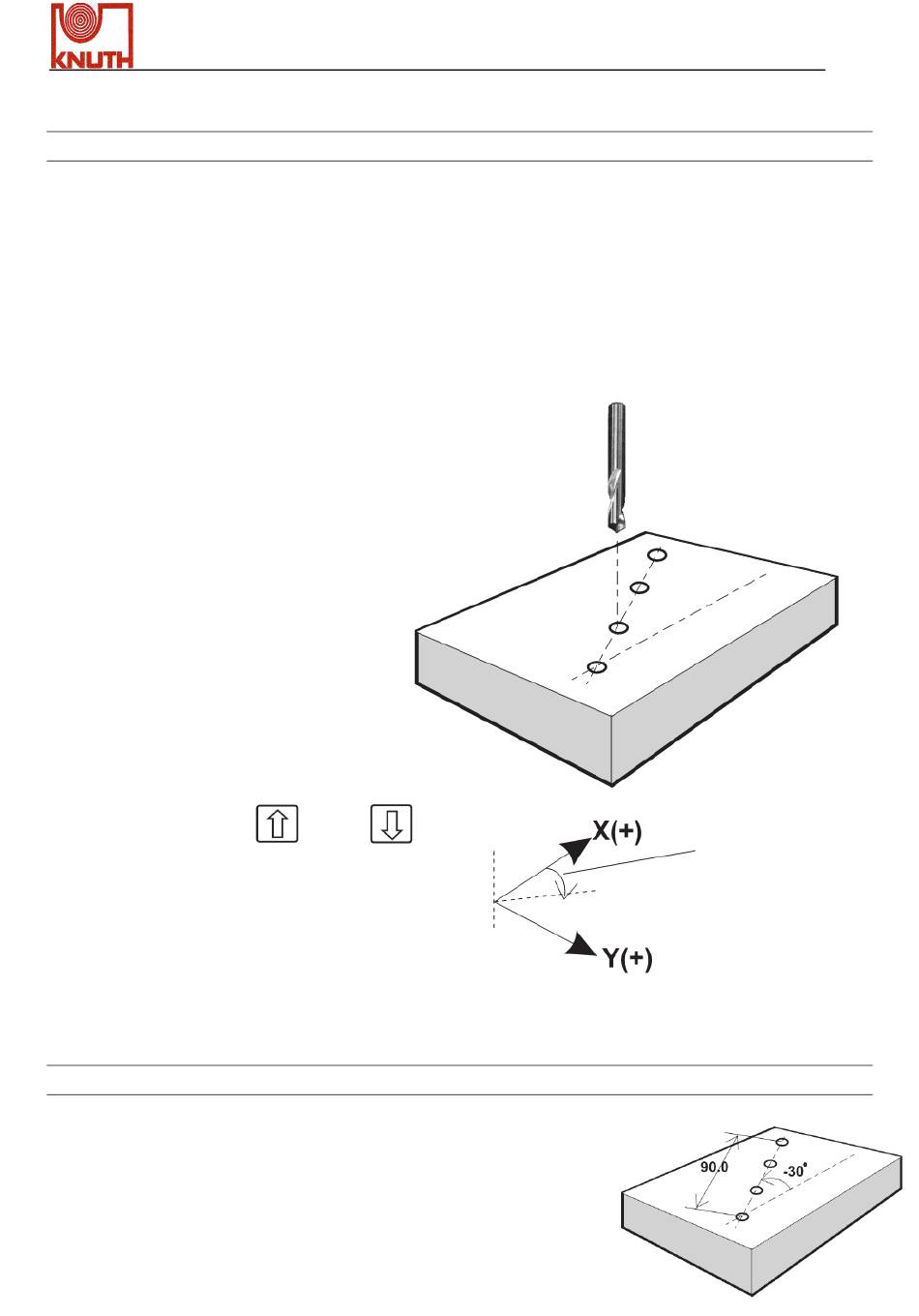

LHOLE - Werkzeugpositionierung für Linienbohrungen
Funktionsweise: Die Positionsanzeige verfügt über eine LHOLE Funktion zur Positionierung
des Werkzeugs für Linienbohrungen. Der Bediener soll einfach die
Bearbeitungsparameter gemäß der Anleitung in der Positionsanzeige
eingeben; danach wird die Positionsanzeige die Koordinaten sämtlicher
Bohrungen berechnen und diese Positionen vorübergehend 'auf Null' setzen
(0.000, 0.000). Der Betreiber bewegt die Maschine bis die X, Y
Achsenanzeigen = 0.000, 0.000, womit die Position der Linienbohrungen
erreicht ist.
Bearbeitungsparameter :
Linienwinkel ( LIN ANG)
-
Linienabstand ( LIN DIST )
-
Anzahl Bohrungen ( NO. HOLE )
-
Nachdem die oberen
Bearbeitungsparameter in die
Positionsanzeige eingegeben
wurden, wird die LHOLE Funktion
vorübergehend die Position =
( 0.000, 0.000 ) aller
Linienbohrungen voreinstellen.
Der Bediener kann die
Taste drücken, um die Bohrungen der Linie
auszuwählen und die Maschine so zu
bewegen, dass die Anzeige = ( 0.000, 0.000 )
zeigt. Somit ist die Position der
Linienbohrungen erreicht.
( LIN ANG )
Linienwinkel
( LIN DIST )
Linienabstand
Anzahl Bohrungen ( NO.HOLE )
X.Pos 3.2
oder
Beispiel
− 30 Grad ( gegen den Uhrzeigersinn )
80.000 mm
4
Betriebsanleitung
Winkelrichtung
positiv( + )
im Uhrzeigersinn
negativ ( — )
gegen den Uhrzeigersinn
