Zweck :
Es soll die aktuelle Position dieser Achse auf eine eingegebene Größe gesetzt werden

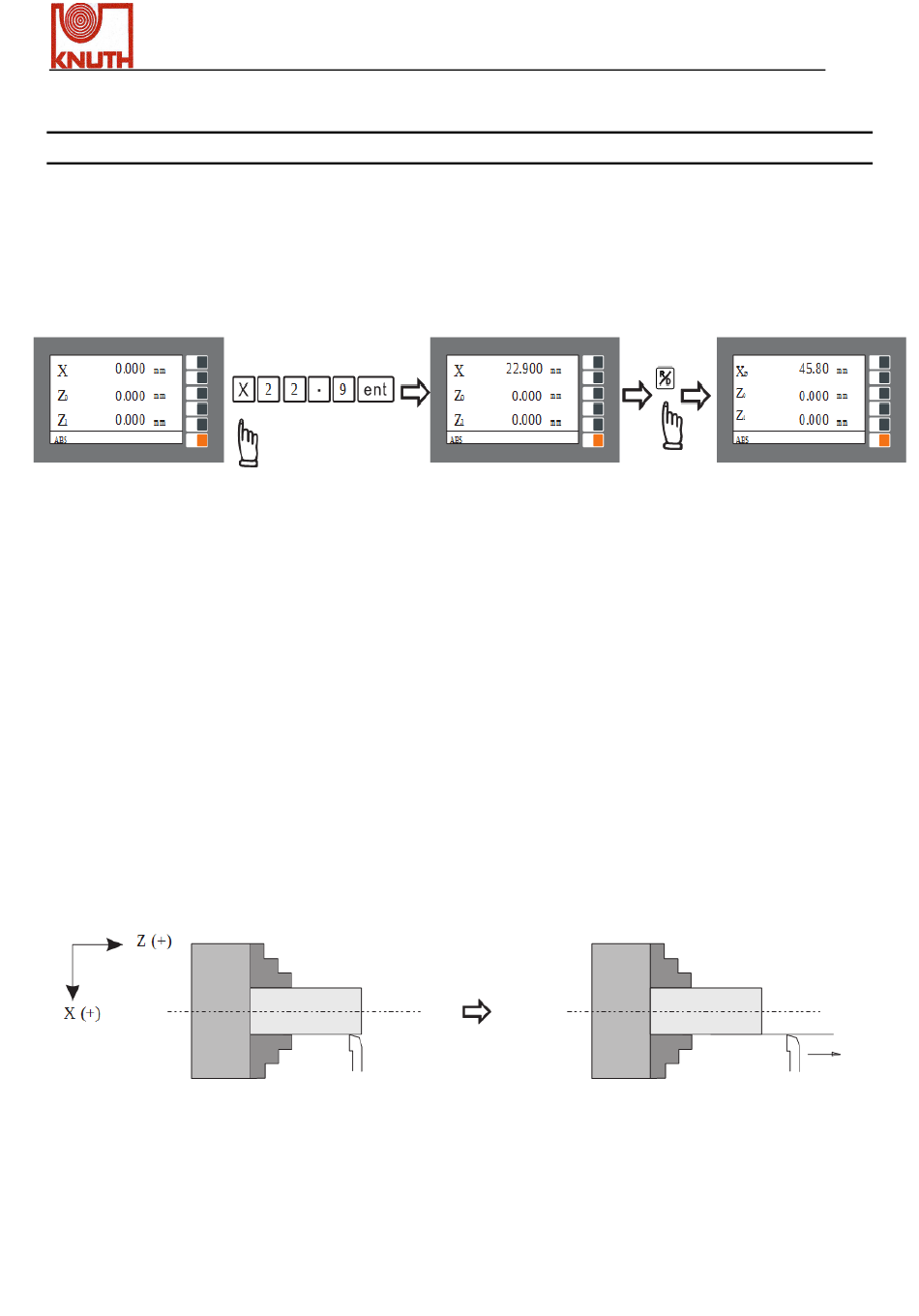

Beispiel : Setzen der aktuellen X-Achsen-Position auf z.B. 45,800 mm
Anwendungstipps für eine Drehmaschine : Die Funktion zur Voreinstellung der Größe stellt
a) Setzen Sie die Anzeige der X-Achse als DIA-Visualisierung im SETUP-Modus
b) Führen Sie einen ersten leichten Drehvorgang am Werkstück entlang der Z-Achse aus;
bewegen Sie nach diesem ersten Schnitt an der Z-Achse das Werkzeug vom Werkstück
weg, ohne die X-Achse zu berühren, damit die X-Achsen-Position direkt auf der
Schnittposition des ersten leichten Schnittes bleibt.
Richtung der Skalen-Ablesung
c) Messen Sie den Werkstückdurchmesser mit einer Bügelmessschraube ( in diesem
Beispiel beträgt der gemessene Werkstückdurchmesser 45,80 mm )
X.Pos 3.2
Grundfunktionen - Voreinstellung der Größen
Führen Sie einen kleinen
ersten Drehvorgang am
Werkstück aus
eine sehr bequeme Methode zum Beobachten
des Quervorschubs an der Drehmaschine zur
Verfügung. Nehmen wir an, dass die X-Achse der
Positionsanzeige wie in der Abbildung unten
gezeigt festgelegt wurde.
Betriebsanleitung
Bewegen Sie das Werkzeug
vom Werkstück weg, ohne
die X-Achse zu berühren
