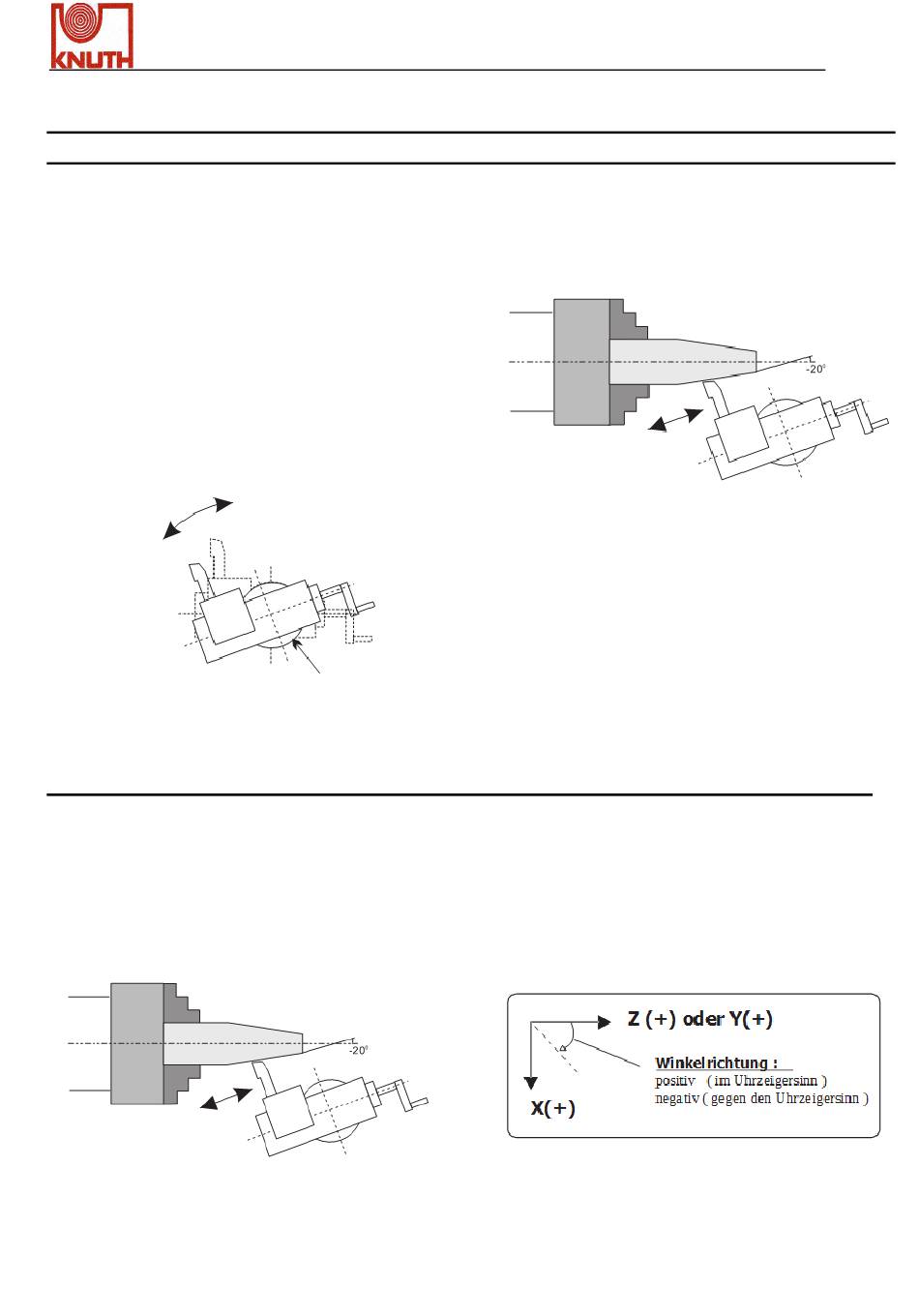

INCL-Funktion - Schwenken des Werkzeug-Revolvers am Querschlitten zum Konusdrehen
Um ein Werkstück konisch zu Drehen, so wie z.B. in der Abbildung unten gezeigt, muss man den
Querschlitten des Werkzeugrevolvers mit einem derartigen Neigungswinkel präzise und genau
schwenken, wie es der Konus erfordert.
Die meisten der Werkzeug-Revolver auf der
Drehmaschine haben eine Winkel-Skala, die es
dem Bediener erlaubt, den Werkzeug-Revolver auf
den gewünschten Winkel zu schwenken. Die
Winkelskala ist in der Regel recht grob und nicht
präzise genug.
Beispiel :
Präzises Schwenken des Werkzeug-Revolvers auf dem Querschlitten um -20 Grad, so dass der
Bediener das Konusdrehen gemäß folgender Abbildung ausführen kann.
X.Pos 3.2
Schwenken des
Werkzeugrevolvers
zum Konusdrehen
Winkel-Skala
(normalerweise sehr grob,
nicht präzise genug
