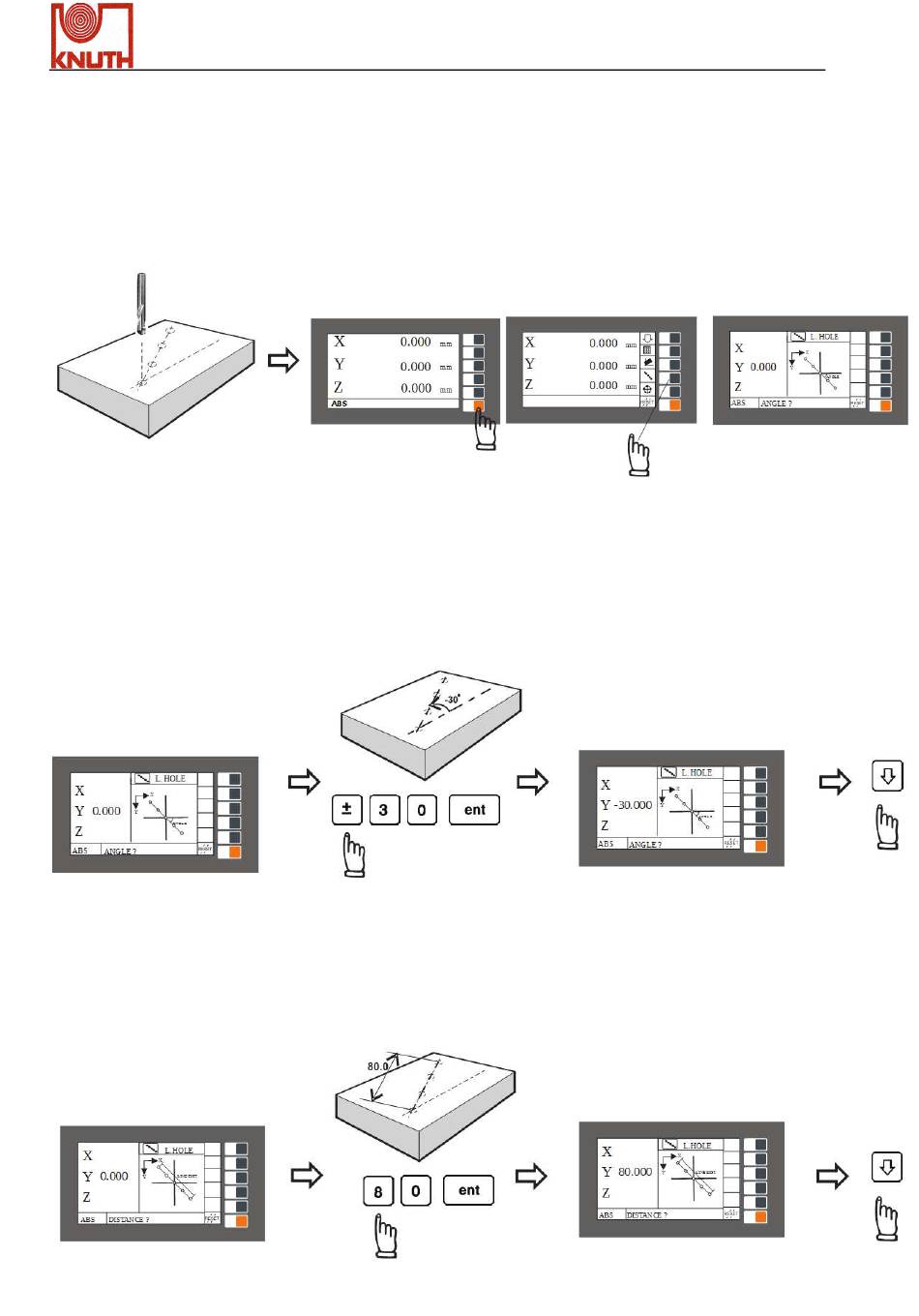

Schritt 1 : Positionieren Sie das Werkzeug an die erste Bohrung der Linienbohrung.
Die aktuelle Werkzeugposition wird als die Position der ersten Bohrung der LHOLE
Funktion verwendet. Daher soll vor dem Wechsel zur LHOLE Funktion zuerst das
Werkzeug an der Position der ersten Linienbohrung positioniert werden.
Positionieren Sie das
Werkzeug auf die erste
Bohrung der Linienbohrung
Schritt 2 : Linienwinkel eingeben ( LIN ANG )
Linienabstand eingeben
( LIN ANG )
Schritt 3 : Linienabstand eingeben ( LIN DIST )
Linienabstand eingeben
( LIN DIST )
X.Pos 3.2
zur LHOLE Funktion
wechseln
Linienwinkel ( LIN ANG ) = − 30 Grad
Linienabstand ( LIN DIST ) = 80 mm
zum Linienwinkel wechseln ( LIN ANG )
Betriebsanleitung
nächster
Schritt
nächster
Schritt
