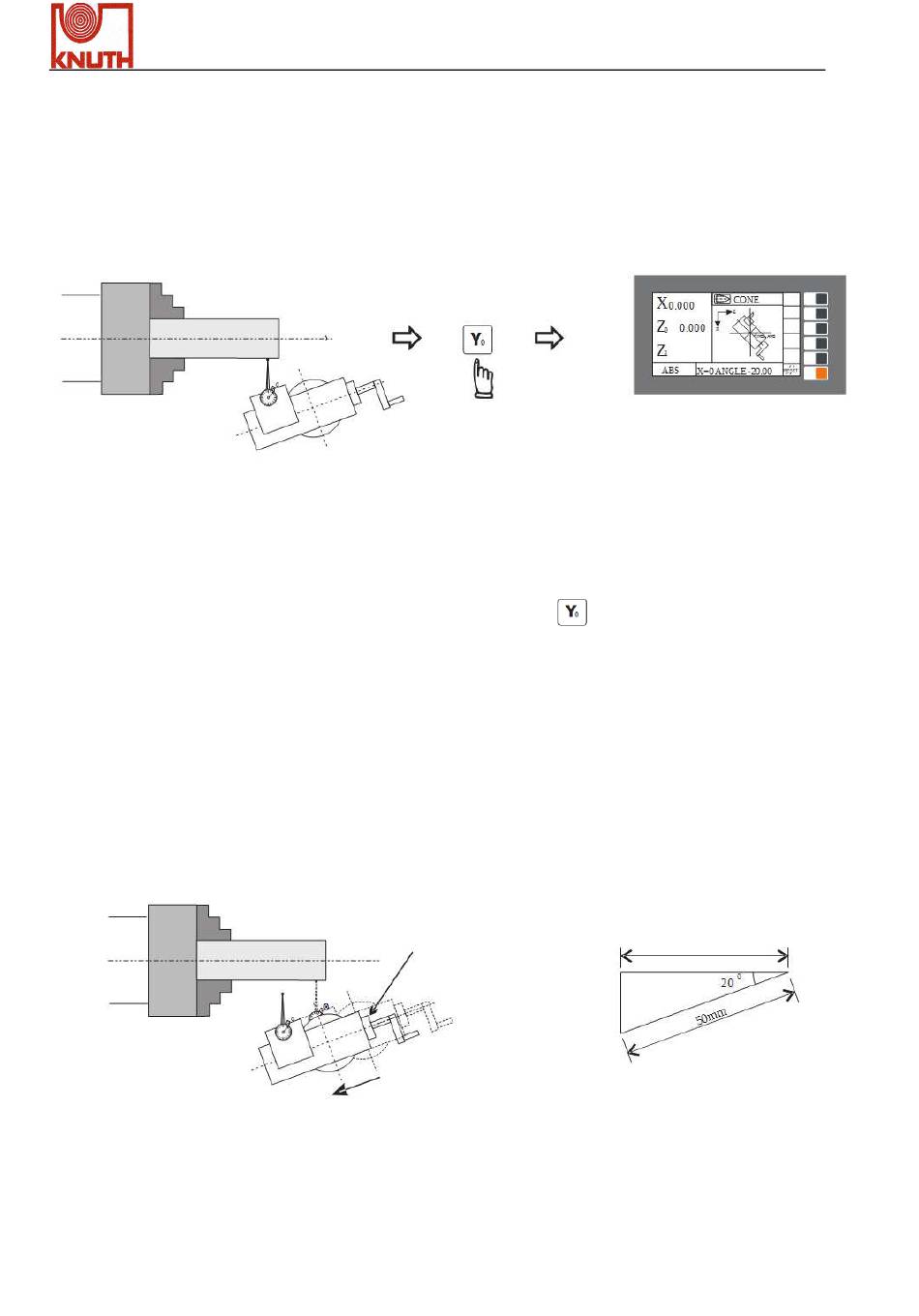

Schritt 4 :
Setzen Sie ein Fühlhebelmessgerät an die Stange an und setzen Sie sowohl die
Positionsanzeige als auch das Fühlhebelmessgerät 'auf Null'.
Schritt 5 : Schieben Sie den Werkzeug-Revolver zur Seite ( z.B. um 50 mm ), so wie es in der
folgenden Abbildung gezeigt wird und berechnen Sie die Bewegung der Y-Achse
( Z-Achse ) unter Verwendung der 'COS ( Winkel ) Funktion' entlang des
Werkzeug-Revolvers.
X.Pos 3.2
Setzen Sie die Y-Achse
'auf Null', um die Y-Achse
erneut zu referenzieren
Setzen Sie das Fühlhebelmessgerät an das
Werkstück ( Stange ) an,
1) setzen Sie das Fühlhebelmessgerät 'auf
Null' bzw. ZERO zurück
2) Setzen Sie die X- und Y-Achsen
'auf NULL', indem Sie auf die Taste
drücken
Die Skalaablesung
ermöglicht dem Bediener
eine präzise Bewegung
des Werkzeug-Revolvers
Bewegen Sie den
Werkzeugschlitten 50 mm
lang (Bewegung gemäß der
Skala am Werkzeughalter)
um 50 mm.
Betriebsanleitung
INCL-
Anzeige des
Bearbeitungsmodus für
die XY-Ebene
Die X-Anzeige wird nach links
verschoben um den Bediener
daran zu erinnern, dass die
Nullposition der Achsenanzeige
Y × TAN
auf =
voreingestellt ist.
Der Bediener bewegt
Maschine einfach auf X = 0.000,
womit sich dann das Werkzeug
exakt an der geneigten Achse
befindet.
Bewegung der Y-Achse ( Z-Achse )
50 × COS(20) = 46,985 mm
