Knuth X.pos 3.2 Betriebsanleitung Seite 50

WERKZEUGMASCHINEN

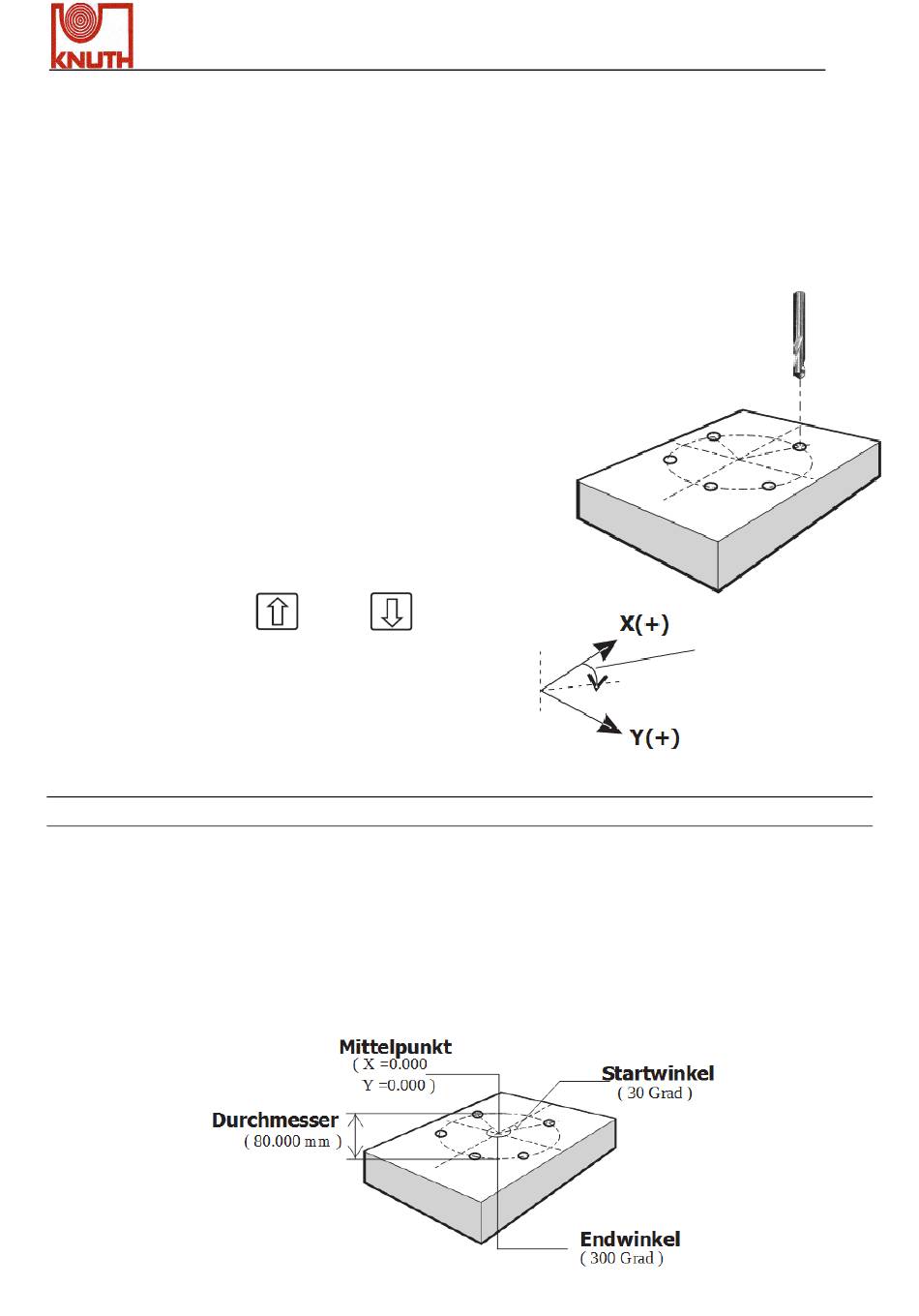

Funktionsweise :
Diese Positionsanzeige bietet die PCD-Funktion zur Werkzeugpositionierung zum Bohren von
Löchern entlang eines Teilkreises; der Maschinenbediener soll einfach die Bearbeitungs-
Parameter gemäß der Anleitung in die Positionsanzeige eingeben, womit die Positionsanzeige
die Positionskoordinaten der Bohrungen berechnen und vorübergehend die Position dieser
Bohrungen 'auf Null' setzen (0.000, 0.000) wird. Der Bediener bewegt die Maschine bis die
Anzeige der Achsen X, Y = 0.000, 0.000 sind, womit die Positionen der Bohrungen erreicht sind.
Bearbeitungsparameter :
Mittelpunkt ( CENTRE )
-
Durchmesser ( DIA )
-
Anzahl der Bohrungen ( NO. HOLE )
-
Startwinkel ( ST. ANG )
-
Endwinkel ( End ANG )
-
Nachdem die obigen Bearbeitungsparameter in die
Positionsanzeige eingegeben wurden, wird die PCD
Funktion vorübergehend die Position sämtlicher
Bohrungen auf = (0.000, 0.000) einstellen.
Der Bediener kann die
Taste drücken, um die Teilung der Bohrungen
auszuwählen und die Maschine so zu bewegen,
dass die Anzeige = ( 0.000, 0.000 ) ist, dann
wird die Position der Bohrungen entlang des
Teilkreises erreicht.
Bearbeitungsparameter :
- Mitte ( CENTRE )
- Durchmesser ( DIA )
- Anzahl der Bohrungen ( NO. HOLE )
- Startwinkel ( ST. ANG )
- Endwinkel ( End ANG )
X.Pos 3.2
oder
Beispiel
X=0.000, Y=0.000
80.000 mm
5 Bohrungen
30 Grad ( im Uhrzeigersinn )
300 Grad ( im Uhrzeigersinn )
Betriebsanleitung
Winkelrichtung
positiv( + )
- im Uhrzeigersinn
negativ ( — )
- gegen den Uhrzeigersinn
Seite 50 von 130
