INSTALLATION AN EINER DREHMASCHINE

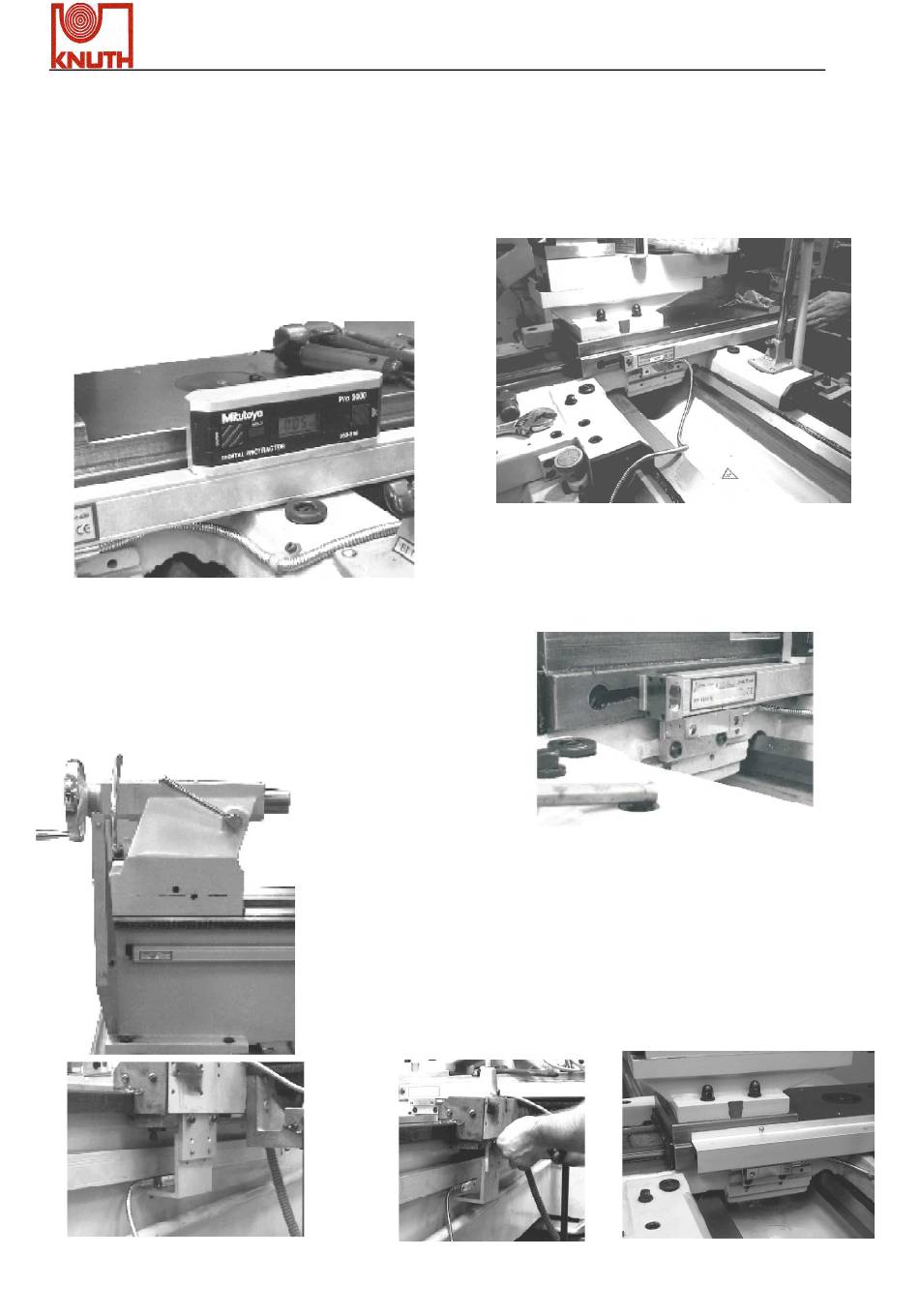

Beachten Sie folgende Tipps, um ein Längenmessgerät auf einer Drehmaschine zu montieren.
Um das Längenmessgerät am Querschlitten zu montieren soll eine ebene Fläche ausgewählt
werden, die geeignet und frei von den beweglichen Teilen der Drehmaschine ist.
Das Längenmessgerät soll so montiert werden,
dass es parallel und rechtwinklig zum Schlitten
steht.
Bei der Montage
Lesekopf bei Bedarf so verpacken, dass er in
einer Linie und
Längenmessgerät steht; es werden somit
Schäden vermeiden.
Abb. 2
X.Pos 3.2
des Lesekopfs den
rechtwinklig zum
Abb. 1
Das Längenmessgerät soll auf der Rückseite der Drehmaschine
(Abb. 1) montiert werden, wobei die offene Seite des
Längenmessgeräts nach unten zeigen und parallel zum
Maschinenbett liegen muss. Der Lesekopf wird über die
mitgelieferten Halterungen am Schlitten (Abb. 2 und Abb. 3)
befestigt. Für einige Drehmaschinen sind wo möglich einige
Änderungen erforderlich. Die jeweiligen Abdeckungen sollen
über den Schlitten gemäß Abb. 4 montiert werden.
Das Überprüfen
entweder durch eine Messuhr oder eine
Wasserwaage erfolgen.
Abb. 3
Betriebsanleitung
der Parallelität kann
Abb. 4
