Knuth X.pos 3.2 Betriebsanleitung Seite 48

WERKZEUGMASCHINEN
Während der Ausrichtung des Werkstück-Neigungswinkels wird die Winkeleinstellung an einem
Ende des Werkstücks zwangsläufig Auswirkungen auf die Position des anderen Endes haben.
Deshalb soll der oben genannte Vorgang A) und B) der Winkelausrichtung iterativ durchgeführt
werden, bis der Bediener mit dem Winkelfehler der Ausrichtung zufrieden ist.

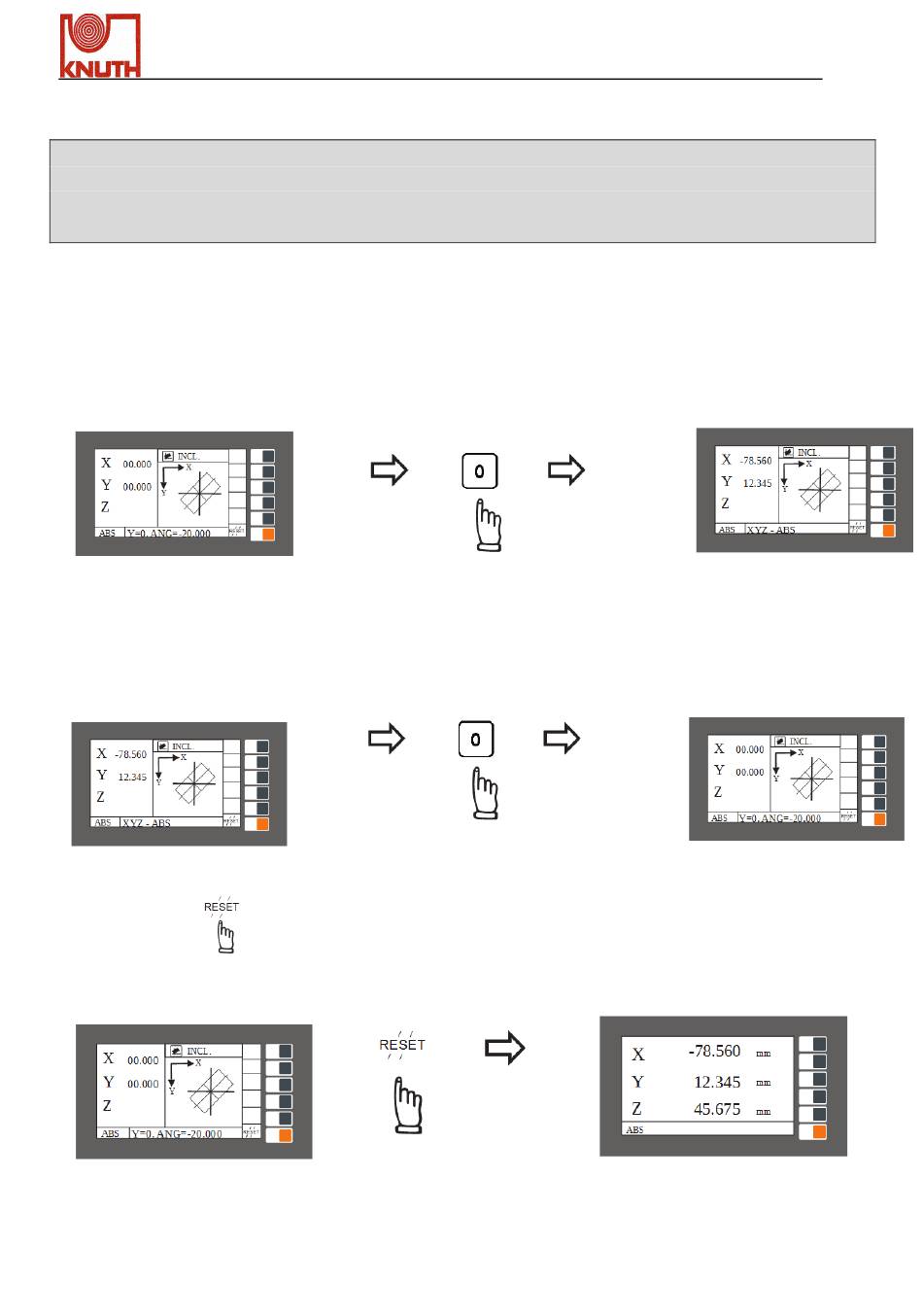

Jedes Mal wenn der Bediener die INCL-Berechnung der Positionsanzeige auf Korrektheit prüfen,
kontrollieren oder vorübergehend den INCL Bearbeitungsmodus verlassen will ( Übergang zur
normalen XYZ Anzeige ), soll folgendermaßen vorgegangen werden:
Derzeit im INCL Zyklus
Wechseln Sie zurück zum INCL Bearbeitungsmodus, um die INCL-Bearbeitung fortzusetzen.
Derzeit in der vorläufigen XYZ
Koordinaten- Anzeige
Drücken Sie die
Derzeit im INCL Funktions-Zyklus
X.Pos 3.2
Um vorübergehend zur normalen
XYZ Koordinatenanzeige zu
wechseln
Um vorübergehend zum INCL
Zyklus zurück zu wechseln
-Taste, nachdem die INCL-Bearbeitung abgeschlossen ist.
Betriebsanleitung
Vorläufig zur XYZ Koordinaten-
Anzeige zurückkehren
Anzeige INCL-
Bearbeitungsmodus
INCL Funktion verlassen und zur
normalen Anzeige zurückgekehrt
Seite 48 von 130
