Alle Bearbeitungsparameter der
R-Funktion wurden bereits in die

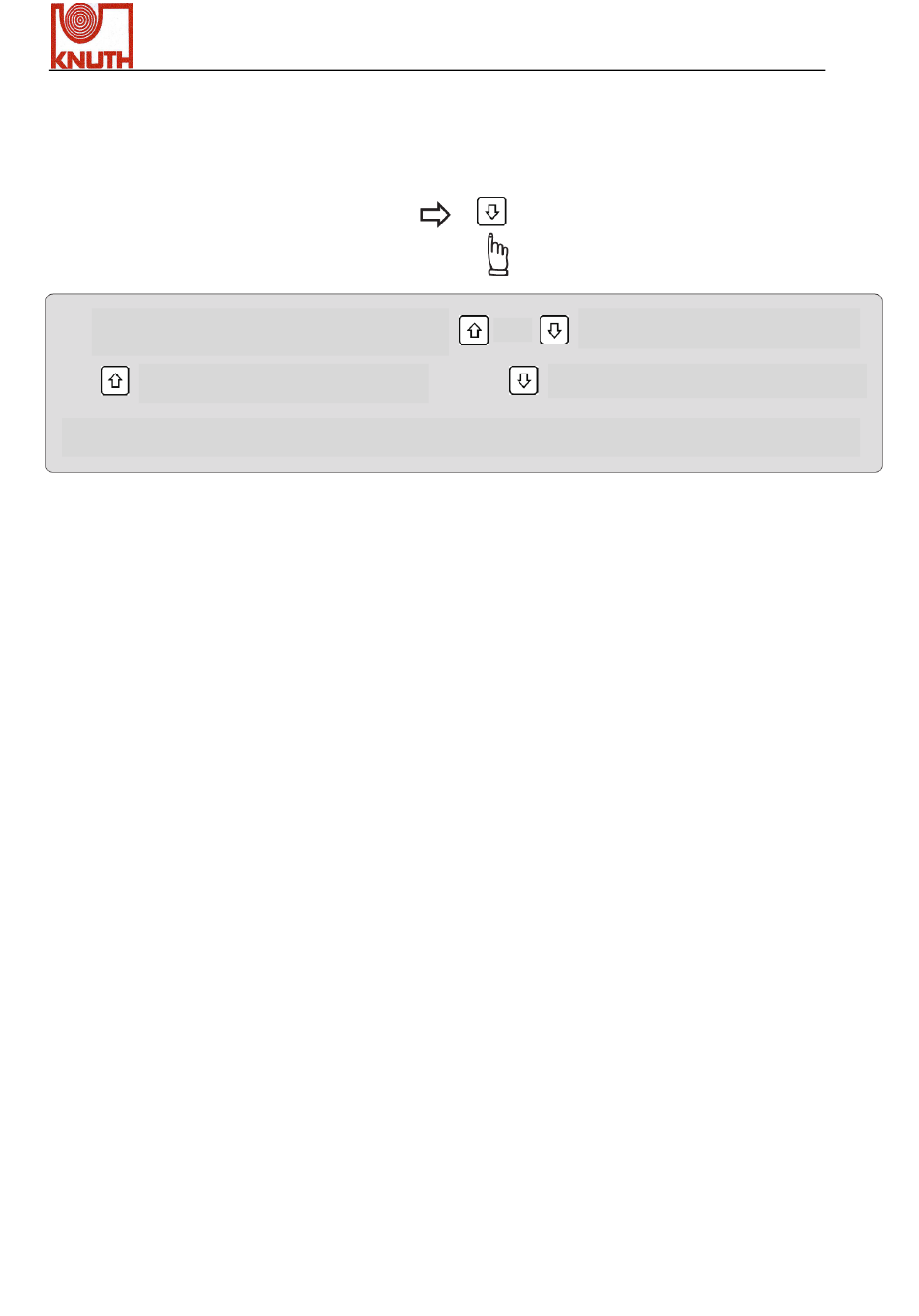

Positionsanzeige eingegeben. Drücken
Sie die DOWN-Taste, um zum
ARC-Bearbeitungsmodus mit zwei
Achsen zu wechseln
Zumal eine 2-Achsen-Positionsanzeige keine
Z-Achse hat, sollen die UP/DOWN -Tasten
- simuliert die Z-Achsbewegung um
einen Schritt nach oben - UP -
Vergewissern Sie sich bevor der BOGEN-(ARC)-Bearbeitungmodus mit zwei Achsen gestartet wird,
dass das Werkzeug an dem ARC-Startpunkt und die Z-Achsenskala 'auf Null' (0,00) gesetzt sind.
ARC-Bearbeitungsmodus mit zwei Achsen :
Während der Radius-Bearbeitung auf einer XZ- und YZ-Ebene ist es notwendig, die Z-Achse
korrekt zu positionieren um eine präzise Z-Position zu erhalten. Es gibt jedoch keine Z-Achse bei
einer 2-Achsen Positionsanzeige. Damit der Maschinenbediener die Z-Achse während der
Bogen-(ARC)-Bearbeitung leicht positionieren kann, zeigt die Positionsanzeige an der
ungenutzten Visualisierung die Drehzahlnummer und die Ablesung der Z-Skala an, um dem
Bediener bei der Positionierung der Z-Achse zu helfen.
Zu Beginn der Bogen-(ARC)-Bearbeitung setzt die Positionsanzeige die Skala der Z-Achse mit
dem Werkzeug am Bogenstartpunkt 'auf Null'; drücken Sie dann einmal die UP oder DOWN
Taste, um die Nachstellung nach oben oder nach unten der Z-Achse zu simulieren, wobei die
entsprechenden Z-Skala-Drehzahl und die Z-Skala-Ablesung an der ungenutzten Achse
angezeigt werden. Der Bediener muss nun die Z-Achse gemäß dem Wert an dieser Achse
angezeigten Wert bewegen, womit die korrekte Höhe der Z-Achse erreicht ist.
X.Pos 3.2
Um in den ARC-Bearbeitungsmodus
mit zwei Achsen zu wechseln
verwendet werden, um die
und
Z-Achsenbewegung zu simulieren.
- simuliert die Z-Achsbewegung um
einen Schritt nach unten - DOWN -
