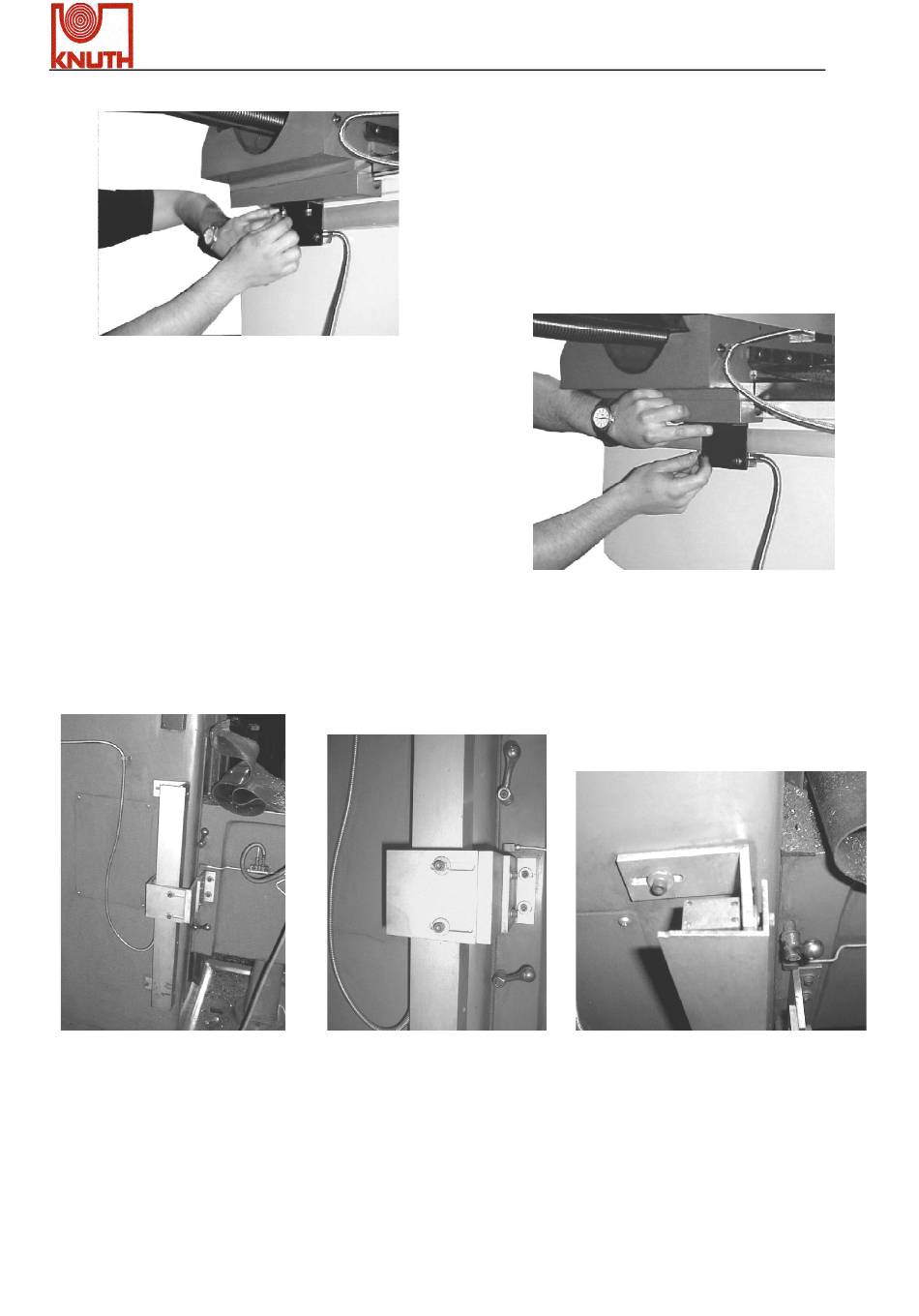

Montieren Sie die Halterung an den Schlitten;
montieren Sie dann daran den Lesekopf.
Achten Sie dabei darauf, dass der Lesekopf in
einer Linie und parallel zum Längenmessgerät
steht. Sichern Sie das Kabel, achten Sie dabei
darauf, dass genügend freies Kabel vorhanden
ist, damit sich der Schlitten frei bewegen kann.
Montage der "Z" -Achse
Stellen Sie vor der Montage des Längenmessgeräts sicher, dass beim herunterfahren der
Konsole/Tisch "+" angezeigt wird was bedeutet, dass der Abstand zwischen Tisch und
Schneidewerkzeug vergrößert wird.
Abbildung 1
Das "Z"-Achse-Längenmessgerät soll seitlich von der Säule angebracht werden; achten Sie
darauf, dass die offene Seite des Längenmessgeräts vor Spänen und Kühlmittel geschützt ist.
Der Verfahrweg soll richtig angezeigt werden; " − " bedeutet zur Spindel und " + " weg von der
Spindel.
Die Halterung (Abb. 1) ist an der Konsole (Abb. 2) montiert, wobei das Längenmessgerät an
denjenigen Stellen, wo viel Kühlmittel und Wasser vorhanden sind, von der umlaufenden
Abdeckung (Abb. 3) geschützt wird.
X.Pos 3.2
Nachdem das Längenmessgerät auf der Achse
ausgerichtet wurde, sollen weitere Bohrungen und
Gewinde geschnitten werden, um das mitgelieferte
Winkelstück bzw. die Halterung zu montieren.
Stellen Sie sicher, dass der Lesekopf dann korrekt
sitzt. Der Lesekopf muss beim Anbringen im
rechten Winkel und parallel zum Längenmessgerät
sein.
Abbildung 2
