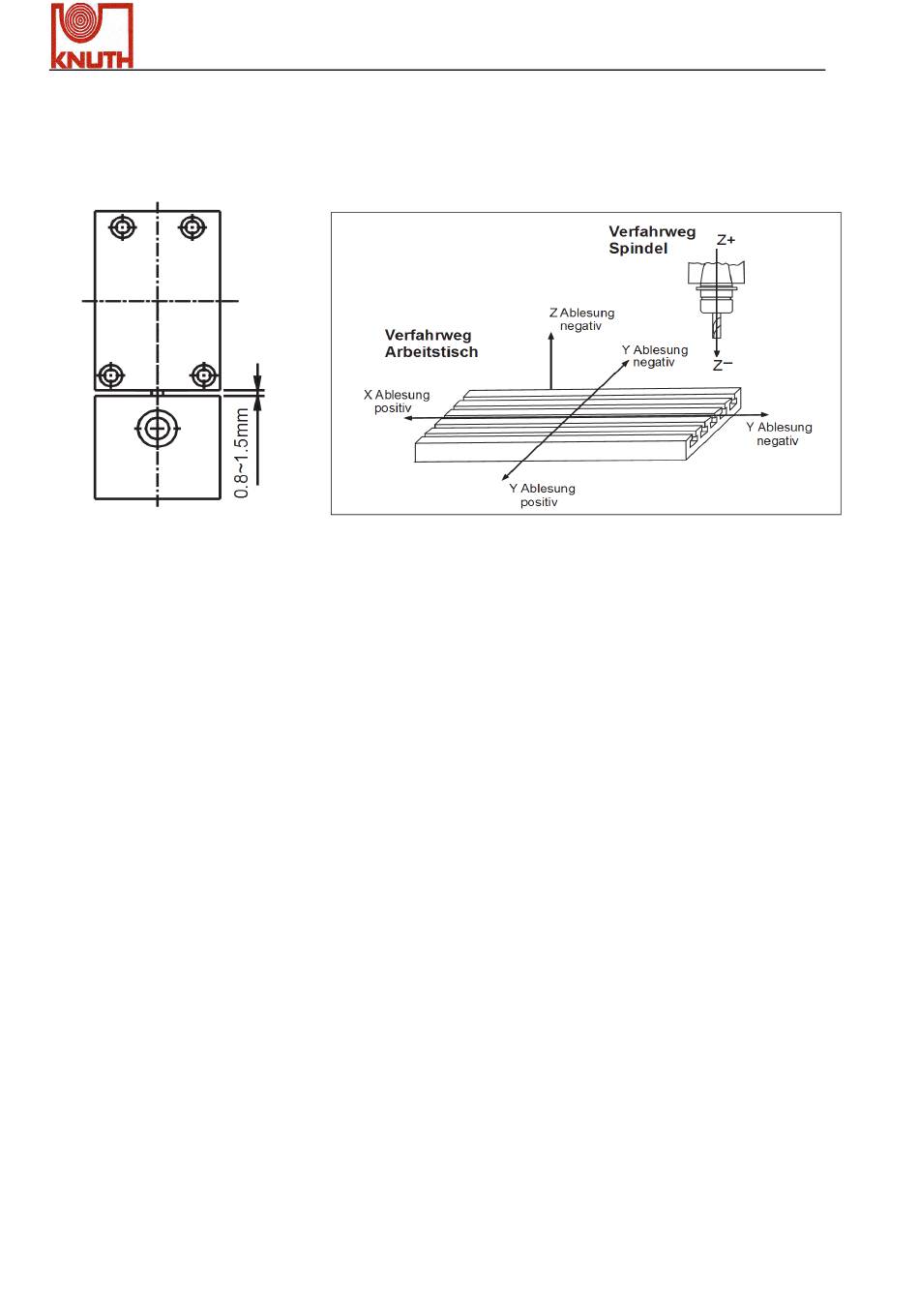

Beschreibung des Fräsmaschinen-Arbeitstisches
Folgende Abbildung zeigt die Skala-Ablesung in Bezug auf die Tischbewegung an.
Richtungsbeschreibung auf einer Drehmaschine
Beim Bewegen in Richtung des Spindelstocks soll die Ablesung reduziert werden; Kreuzschlitten
in Richtung der Mitte soll reduziert werden.
Hinweis!
Um den besten Schutz zu gewährleisten, soll das Längenmessgerät immer mit den
Gummidichtungen nach unten montiert werden.
Bei extremer Einwirkung von Spänen, Kühlschmiermitteln, Schmutz und Druckluft sollen die
mitgelieferten Abdeckbleche für den maximalen Schutz über das Längenmessgerät montiert
werden. Zwischen dem Längenmessgerät und dem Lesekopf befindet sich ein blauer Streifen,
der den korrekten Abstand zwischen Lesekopf und Längenmessgerät gewährleistet. Dieser
Streifen soll nach der Installation entfernt werden.
Leserichtung des Längenmessgeräts
Stellen Sie vor der Inbetriebnahme des Längenmessgeräts sicher, dass die Ableserichtung
korrekt ist. Um die Ableserichtung des Längenmessgeräts zu ändern muss die Vorrichtung
umgedreht werden; im Allgemeinen liest das Längenmessgerät in Richtung des angebrachten
Etiketts.
Installation des Drehmaschinen-Längenmessgeräts
Bevor das Längenmessgerät montiert wird, muss die "X"-Achse mit dem Querschlitten
verbunden werden, damit die Durchmesserfunktion aktiv ist.
