Vereinfachte R-Funktion
Funktionsweise :
Nach vielen Jahren, dass wir unsere Kunden betreuen und gemäß unseren Erfahrungen haben
wir festgestellt, dass in über 95% unserer Kunden die Positionsanzeige zur Bearbeitung von
sehr einfachen Bögen verwendet. Die meisten unserer Kunden haben festgestellt, dass die
Eingabe der Bearbeitungsparameter für die übliche Bogen-(ARC)-Funktion ziemlich
zeitaufwändig und kompliziert für sie ist.
Es entstand für uns somit die Anforderung eine Radius-Funktion bereitzustellen, die besonders
benutzerfreundlich und leicht zu verwenden ist, damit der Maschinenbediener alles in sehr
kurzer Zeit ausführen kann.
Nach einer Umfrage haben wir gemerkt, dass normalerweise nur acht Typen von einfachen
Bögen als Bogen-(ARC)-Bearbeitung gefragt und eingesetzt werden; daher sind diese 8
überwiegend gefragten Bogenarten in unserer Positionsanzeige abgespeichert worden. Der
Maschinenbediener braucht nun einfach die gewünschte Art des Bogens auszuwählen, den
Radius und Werkzeugdurchmesser einzugeben (für die 2-Achsen Positionsanzeige auch die
Z-Achse-Nachstellung pro Bearbeitungsschritt), um dann sofort mit der Radius-Bearbeitung zu
beginnen.

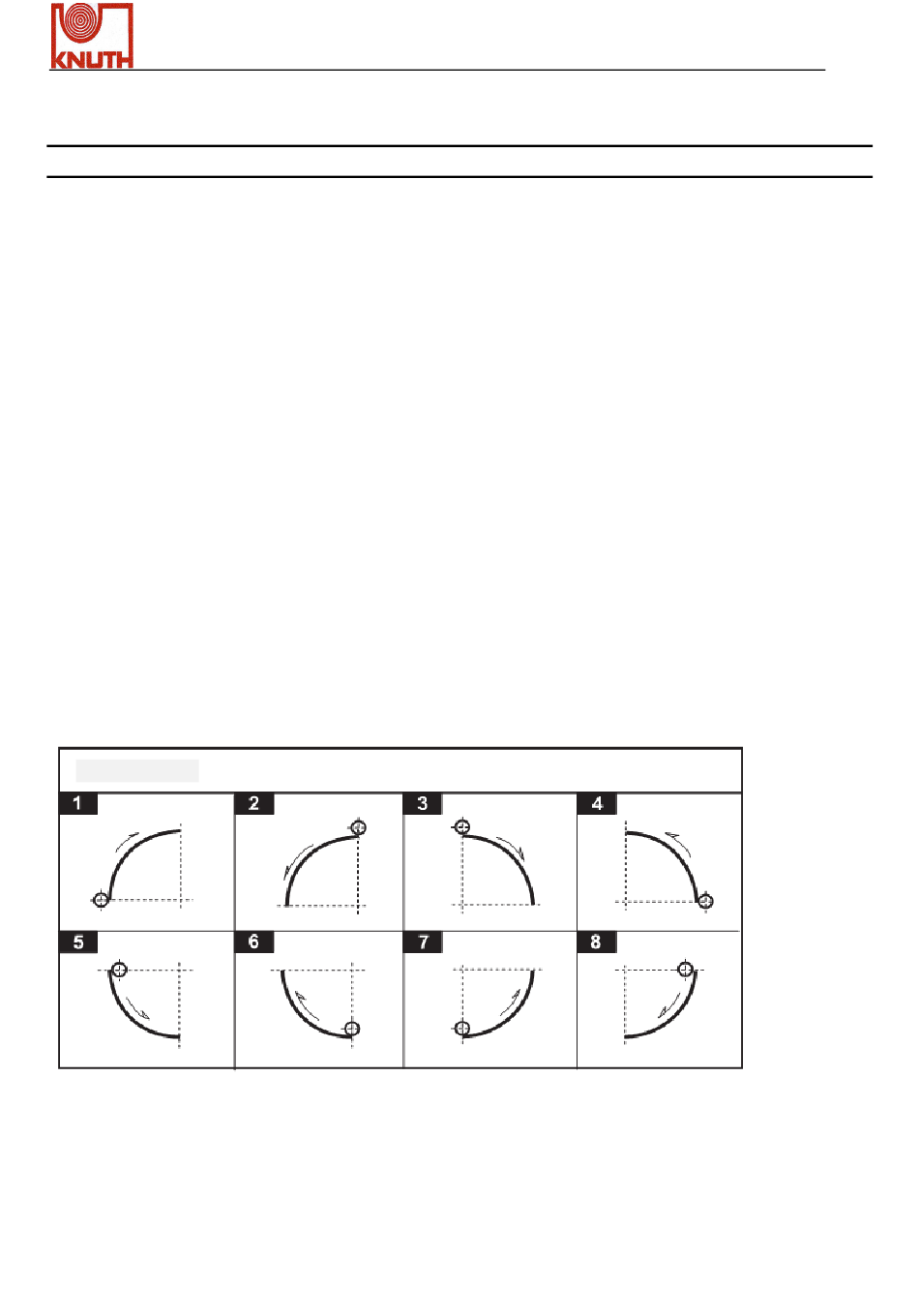

R vereinfacht Es gibt 8 voreingestellte Radius -Typen
Typ 1 - 8
Einsatz eines Kugelkopffräsers zur Bearbeitung der XZ/YZ Ebene R
