WERKZEUGMASCHINEN
Zweck : Diese X.POS 3.2 Positionsanzeige bietet zwei Möglichkeiten von Koordinaten-
Visualisierung: ABS (absolut) und INC (inkremental).
Während der Bearbeitung kann der Bediener den Werkstück-Bezugspunkt (ZERO
Position) als ABS-Koordinate speichern und dann zum INC-Koordinatensystem
wechseln, um die Bearbeitung fortzusetzen.
Dem Bediener ist es dann freigestellt, die Achsen 'auf Null' zu setzen oder für
irgendeine relative Positionsbearbeitung irgendwelche Abmessungen irgendeiner
Achse als
(NULL-Position
Positionsanzeige gespeichert.
Der Bediener kann zwischen den ABS- (absolute) und INC- (inkrementale) Koordinate
wechseln, ohne den Bezugspunkt des Werkstücks zu verlieren (Nullposition des
Werkstücks).

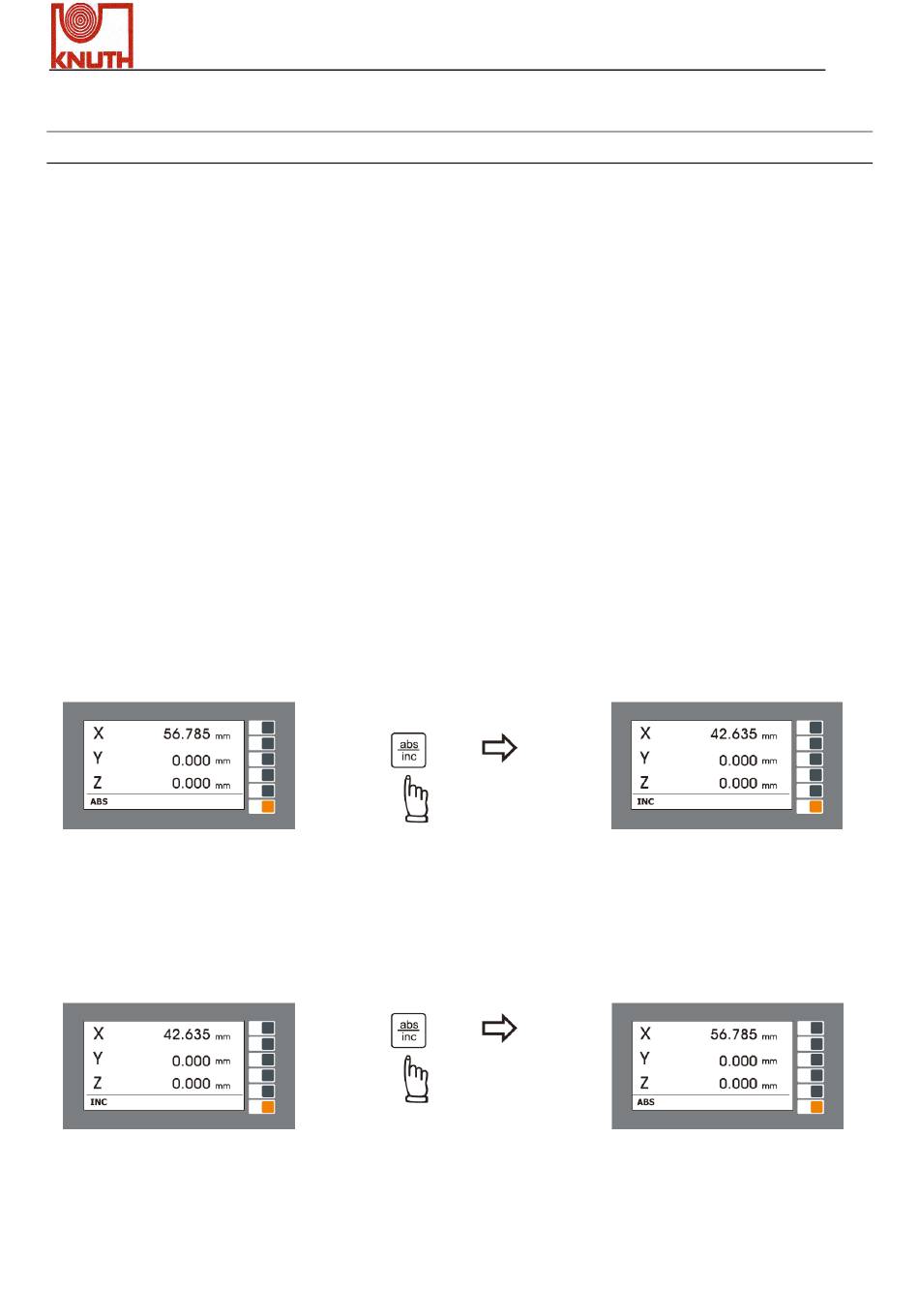

Beispiel 1 : Derzeit ist die Koordinatenanzeige als ABS eingestellt; folgendermaßen
vorgehen, um in die INC-Koordinatenanzeige zu wechseln
Beispiel 2 : Im Moment ist die Koordinatenanzeige als INC eingestellt; um in die
ABS-Koordinatenanzeige zu wechseln, folgendermaßen vorgehen:
X.Pos 3.2
Koordinatenanzeige ABS / INC
INC-Koordinate
vorzugeben.
des Werkstücks)
Der Bezugspunkt
ABS-Koordinate
ist bereits als
Betriebsanleitung
des Werkstücks
in der
