Wechsel-Funktion zur Visualisierung von 'Diametral' / 'Radius'
Zweck: Soll zwischen der Visualisierung von 'Diametral' und 'RADIUS' (wahre Abmessung) auf
der X-Achse wechseln.
Falls die Positionsanzeige im Drehmaschinen-Betriebsmodus eingestellt ist, kann durch
einfaches Drücken der
oder auf RADIUS (Ist-Abmessung) -Visualisierung eingestellt werden.
Der Anzeigemodus wird im Positionsanzeige-Speicher abgespeichert. Der neu eingestellte
Visualisierungsmodus der Positionsanzeige wird beibehalten, auch wenn die Positionsanzeige
ausgeschaltet wird.

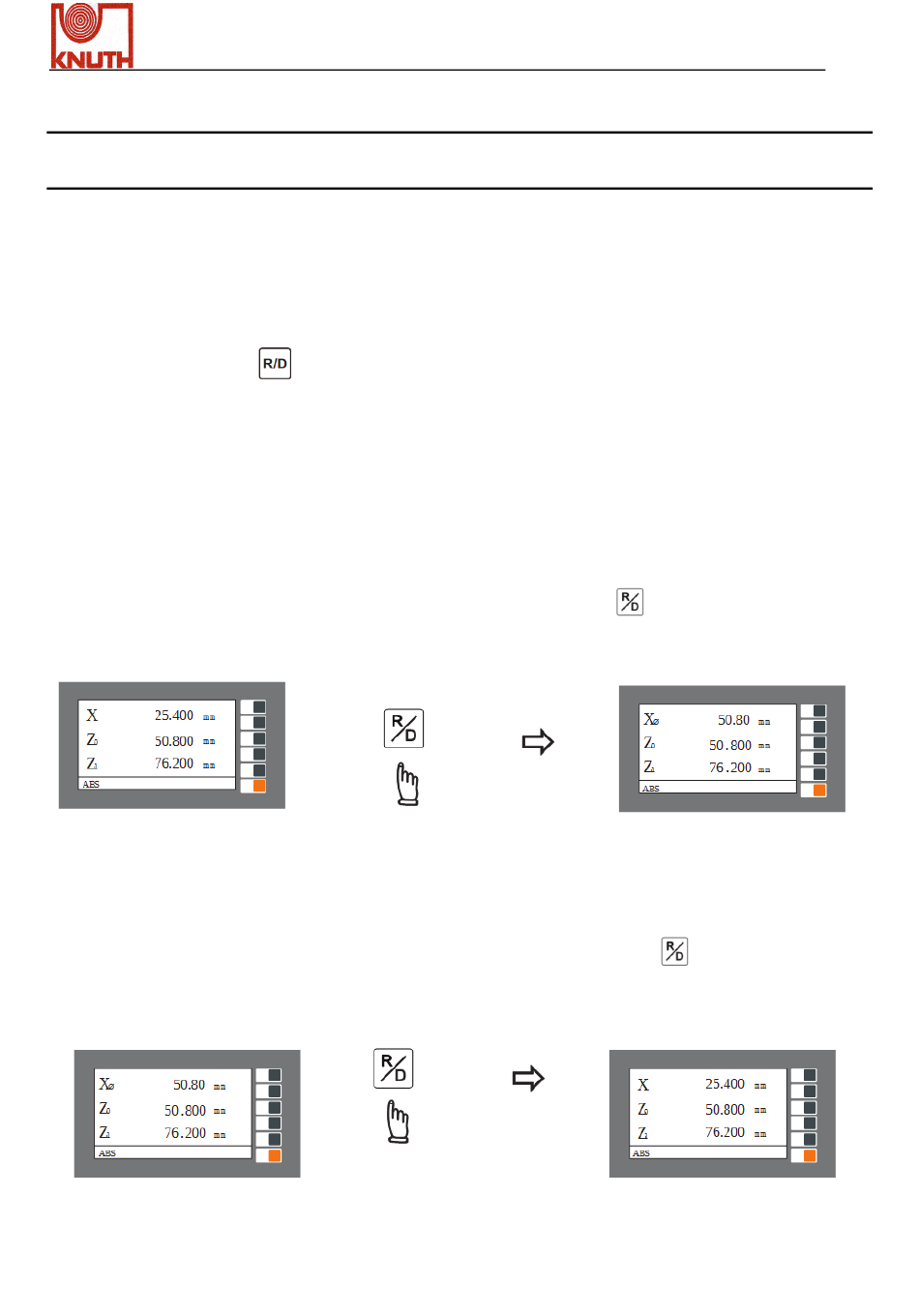

Beispiel 1: Derzeit in der RADIUS-Visualisierung
Um auf die 'Diametral'-Visualisierung zu wechseln, die
Beispiel 2: Derzeit in der 'Diametral'-Visualisierung
Um auf die RADIUS-Visualisierung zu wechseln, erneut die
Ø - Diametral Visualisierung
(× 2 = wahre Abmessung)
X.Pos 3.2
(nur für Drehmaschine-Betriebsmodus)
-Funktionstaste die X-Achse auf 'Diametral' (× 2 = Ist-Abmessung)
Betriebsanleitung
-Taste drücken:
Ø - Diametral Visualisierung
(× 2 = wahre Abmessung)
-Taste drücken:
