WERKZEUGMASCHINEN

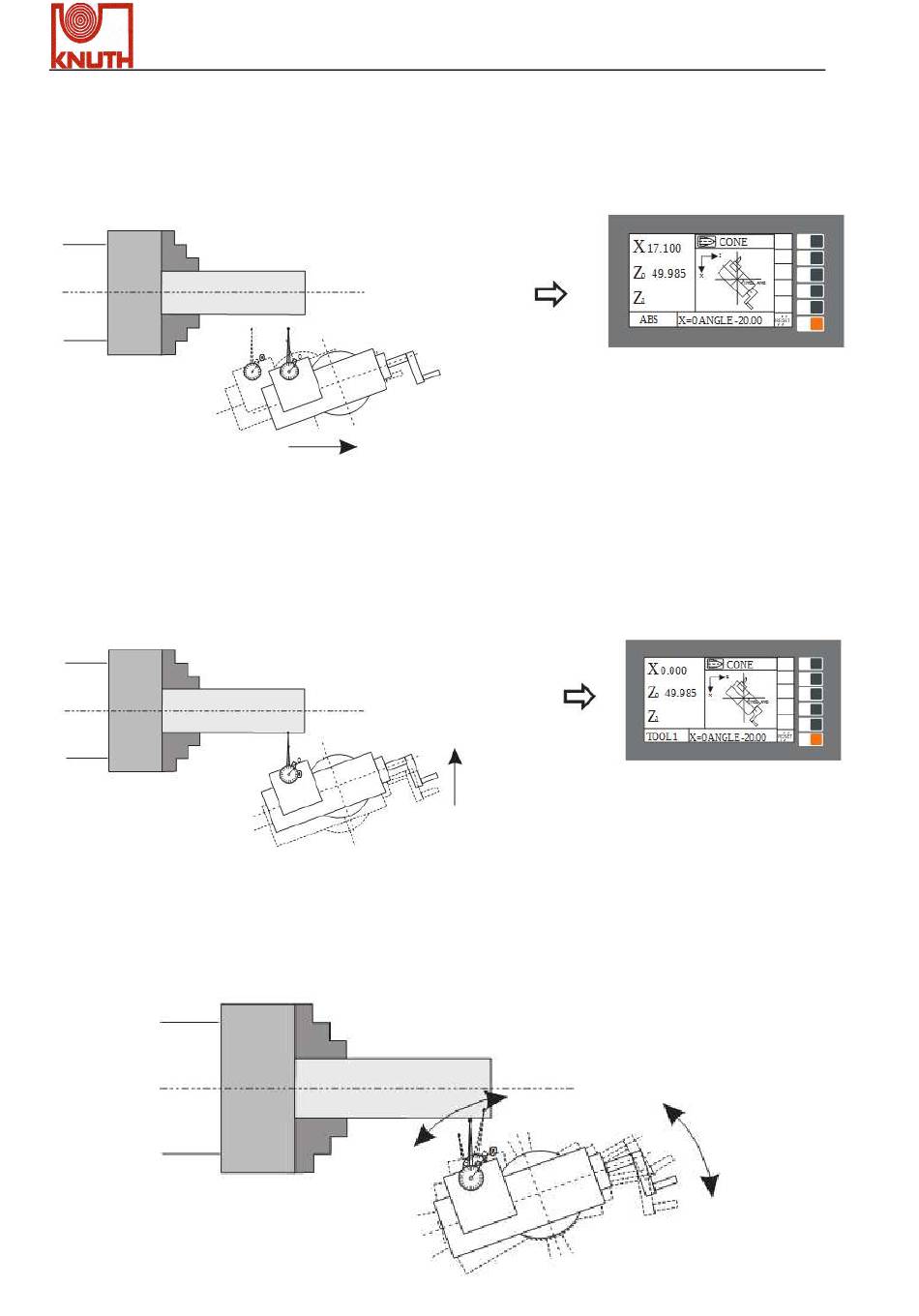

Schritt 6 : Bewegen Sie den Querschlitten ( Y-Achse oder Z-Achse ) zum COS-Abstand der
Werkzeug-Revolver-Bewegung, so wie in der Abbildung unten gezeigt ( in diesem
Beispiel = 50 × COS(20) = 46,985 mm ).
Schritt 7 : Bewegen Sie den Querschlitten der Drehmaschine entlang der X-Achse solange, bis
die Anzeige der X-Achse = 0,000 visualisiert.
Schritt 8 : Schwenken Sie den Werkzeugrevolver, bis das Fühlhebelmessgerät 'auf NULL' steht.
X.Pos 3.2
Bewegen Sie den Querschlitten
entlang der Y-Achse ( Z-Achse )
um 50 × cos( 20) = 46,985 mm
Bewegen Sie
Drehmaschinen-Querschlitten,
bis die X-Achse-Anzeige = 0,000
visualisiert
Betriebsanleitung
solange den
Schwenken Sie den
Werkzeugrevolver
solange,
Fühlhebelmessgerät
'auf NULL' steht
bis das
Seite 95 von 130
