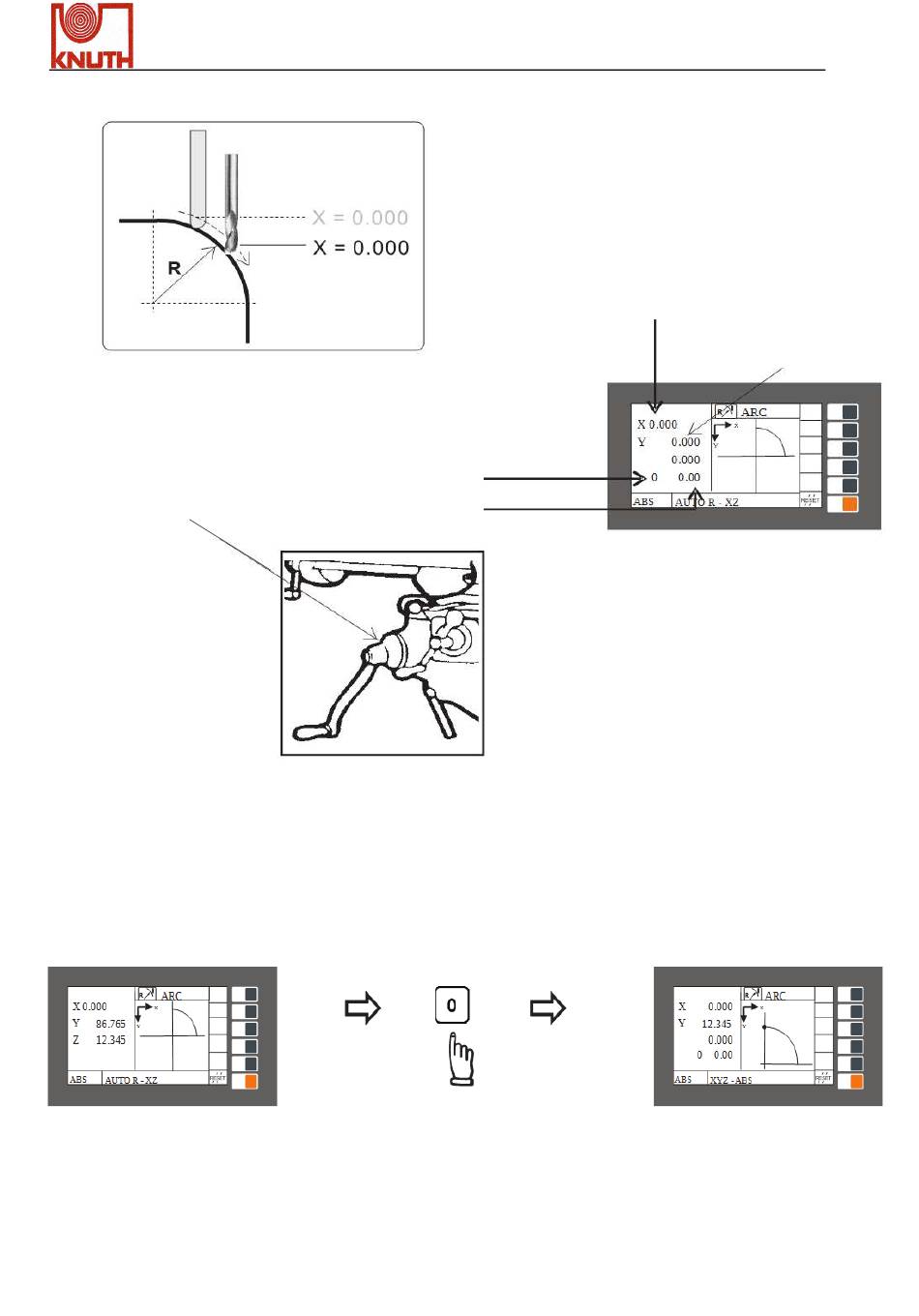

Bewegen Sie die Z-Achse
gemäß der Skala-Einstellung,
die auf der Y-Achse
angezeigt wird
Jedes Mal wenn der Bediener die ARC-Berechnung der Positionsanzeige auf Korrektheit prüfen,
kontrollieren oder vorübergehend den Zyklus der ARC Funktion verlassen will ( Übergang zur
normalen XYZ Anzeige ), soll folgendermaßen vorgegangen werden:
Derzeit im ARC Zyklus
Zum ARC-Bearbeitungszyklus wechseln, um die R-Bearbeitung fortzusetzen.
X.Pos 3.2
Bewegen Sie solange die X-Achse, bis die
Visualisierung = 0.000 anzeigt; das Werkzeug
befindet sich somit auf dem Radius-Bogen
Drehzahl und
Ablesung der Z-Skala
Vorübergehend zur normalen
XYZ Koordinatenanzeige
wechseln
Die Visualisierung wird nach links
verschoben um anzudeuten, dass es
keine normale Koordinatenanzeige ist
Anzeige für den "ARC Bearbeitungsmodus
mit zwei Achsen"
Vorübergehend zur XYZ
Koordinatenanzeige
zurückkehren
Betriebsanleitung
Simulierte Höhe der
Z-Achse
