V. MONTAGE und INSTALLATION
MONTAGE
Wählen Sie die Montagestelle der Positionsanzeige (DRO = Digital readout) auf Ihrer
Werkzeugmaschine so aus, dass die Sicherheit und der Bedienkomfort stets berücksichtigt
werden. Halten Sie die Anzeige von beweglichen Bauelementen und kalten oder heißen
Gebläsen entfernt. Stellen Sie sicher dass die Anzeige korrekt geerdet ist, um immer einen
sicheren Betrieb der Positionsanzeige zu gewährleisten. Der Schaltplan bzw. der Erdungsplan
liegt in den SICHERHEITSHINWEISEN anbei.

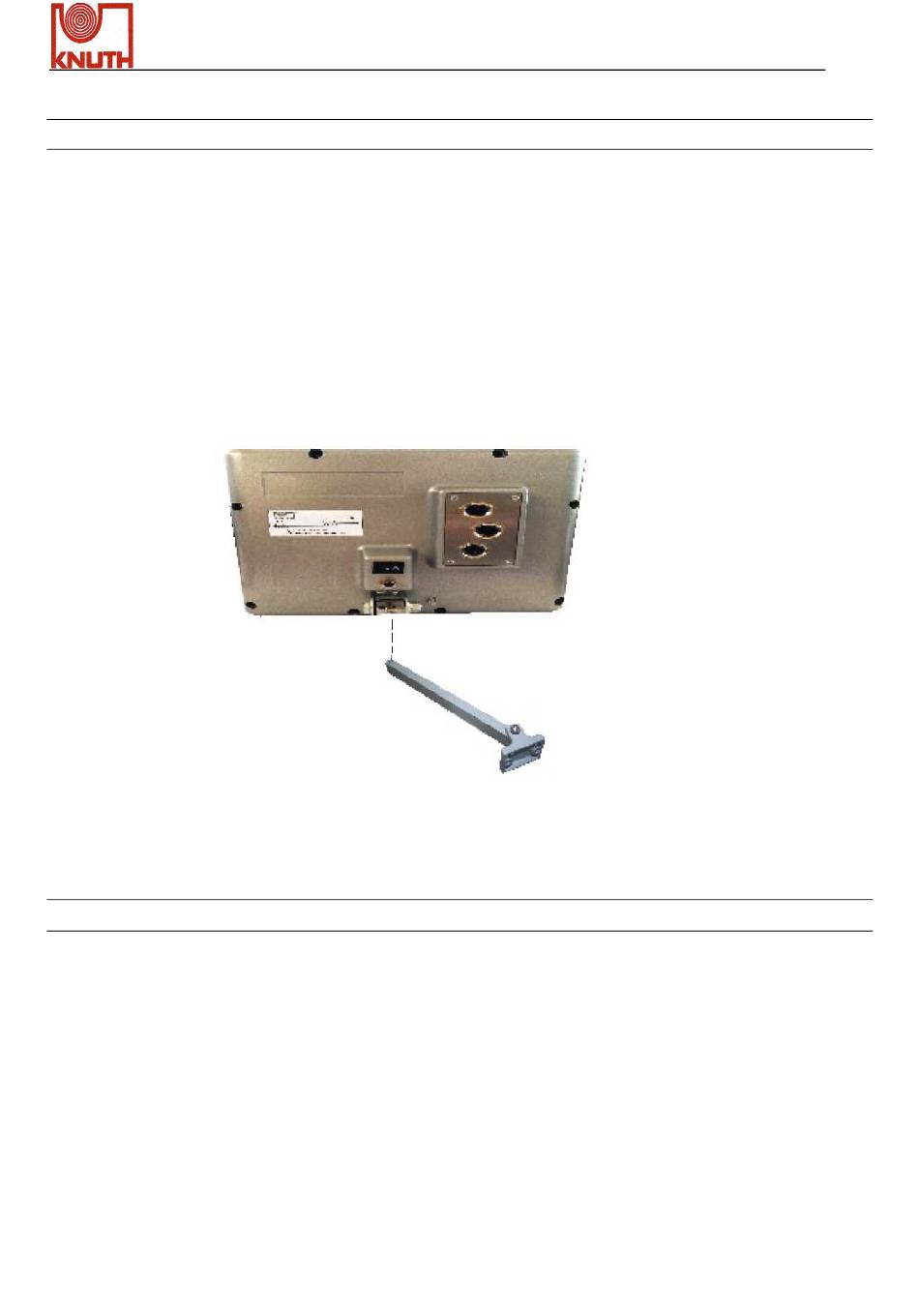

Die Positionsanzeige soll an einer Halterung und gemäß der Abbildung 6 an Ihrer
Werkzeugmaschine sicher montiert und befestigt werden:
schwenkbare Halterung
Abb. 6 Montage der Positionsanzeige
STROM-ANSCHLUSS
Überprüfen Sie bitte vor dem Anschließen der Netzspannung an die Positionsanzeige,
dass der NETZSPANNUNG-WAHLSCHALTER auf der korrekten Position steht. Beachten
Sie die folgende Abbildung 7 um die Position des Wahlschalters zu finden.
Die SCHUTZERDUNG der Netzspannung MUSS über das Netzkabel an die Erdungsklemme
der Positionsanzeige ANGESCHLOSSEN WERDEN und auch über ein Erdungskabel; siehe die
verschiedenen Abbildungen 1 ~ 5 dieser Anleitung.
Das Netzkabel muss mit Kabelbindern verlegt und befestigt werden, um ein Absacken oder
Verrutschen in einen gefährlichen Bereich zu verhindern: zum Beispiel auf den Boden des
Kühlmittelbehälters, wenn mal das Kabel von der Positionsanzeige abgetrennt wird. Darüber
hinaus muss das Netzkabel weit entfernt von beweglichen Bauteilen, Spänen und Kühlmittel
oder Wärmequellen verlegt werden.
