Werkzeugpositionierung für Bogen-(ARC)-Bearbeitung
Funktionsweise :
Während der täglichen Bearbeitungen trifft man häufig auf die Bearbeitung einer runden Ecke
oder Bogenfläche, vor allem im Formenbau.
Wenn die Bogenfläche kompliziert ist oder eine ganze Reihe von runden Ecken verarbeitet
werden müssen, oder sehr präzise Bögen oder runde Ecken hergestellt werden müssen, so
sollte natürlich eine CNC-Fräsmaschine verwendet werden.
Es gibt aber auch noch eine Menge von anderen Fällen, in denen nur eine sehr einfache
Bogenfläche oder nur eine oder zwei runde Ecken bearbeitet werden sollen und die
Bearbeitungs- Genauigkeit dieser Bögen oder runden Ecken überhaupt nicht anspruchsvoll ist
(vor allem in Formenbau). Wenn man nicht über eine eigene CNC-Maschine verfügt, so ist es
kostengünstiger und zeitsparender, die Bearbeitung dieser relativ einfachen Bögen oder runden
Ecken mit einer Hand-Fräsmaschine im Haus auszuführen; es erübrigt sich somit die
CNC-Bearbeitung an einen externen Auftragnehmer zu vergeben.
In der Vergangenheit haben viele Formenbauer ihre Berechnung der Werkzeugpositionierung für
Bogen-Bearbeitungen mit einem Taschenrechner selbst ausgeführt; dieses erwies sich als sehr
zeitaufwändig und fehleranfällig.
Mit einem sehr einfach zu bedienenden Werkzeug bietet diese Positionsanzeige die
Positionier-Funktion für Bogen-ARC-Bearbeitungen, womit der Maschinenbediener eine
einfache ARC-Bearbeitung in kürzester Zeit durchführen kann. Bevor Sie sich für die
Verwendung dieser ARC-Funktion entscheiden oder doch lieber die Bearbeitung Ihres
Werkstücks einer CNC-Maschine anvertrauen, sollen Sie wissen, dass die ARC-Funktion nur
unter folgenden Bedingungen kostengünstig und zeitsparend ist.
1) Einmalige Bearbeitung (keine Losfertigung)
2) Nur einfache ARC-Flächen oder runde Ecken können bearbeitet werden.

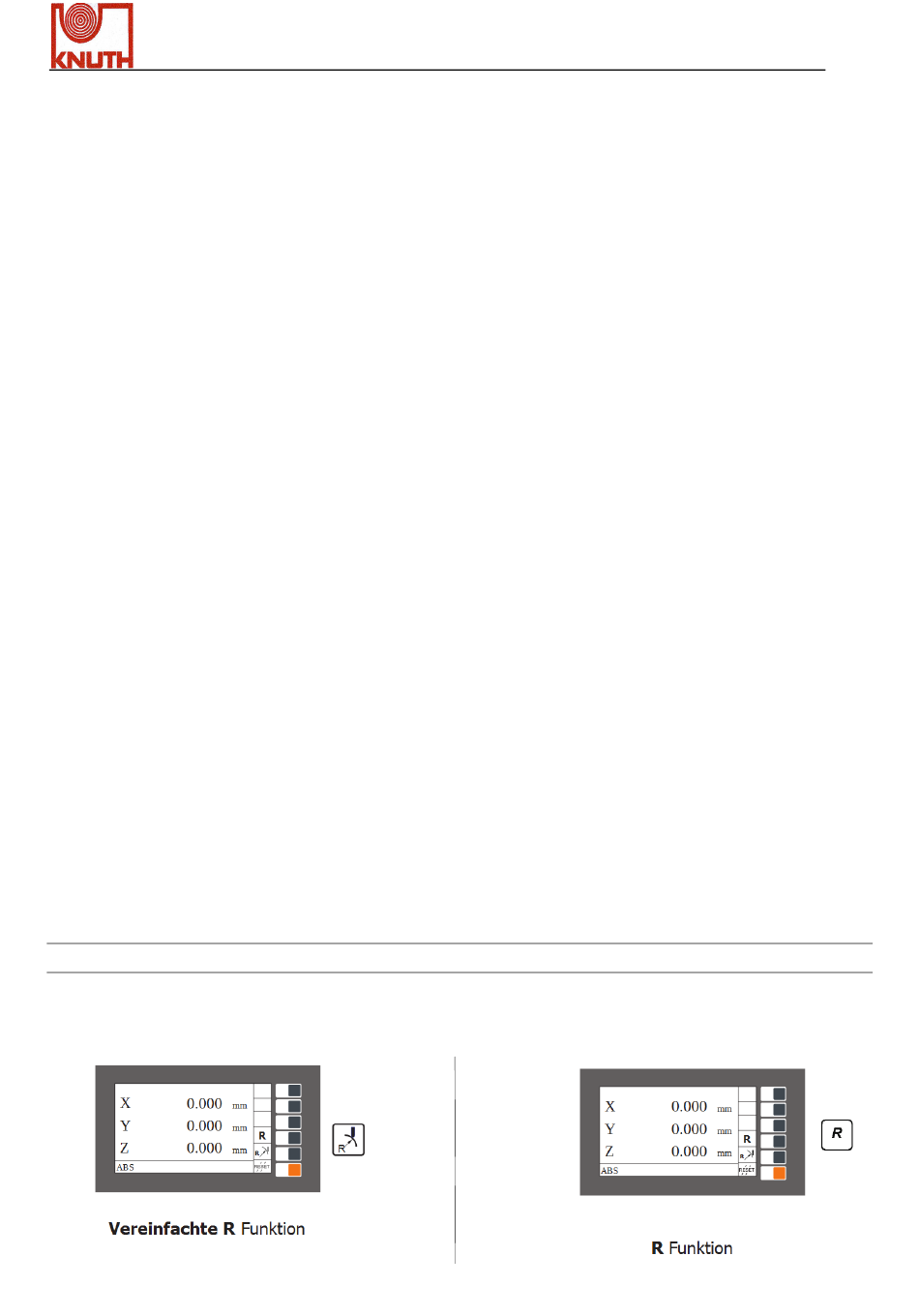

ARC Funktionsgruppen
Die ARC-Funktion (Bogen) der Positionsanzeige besteht aus nur einem Programm; dieses
Programm hat folgende zwei Funktionen:
