Beispiel 3 Beispiel 4
Arbeitsebene :

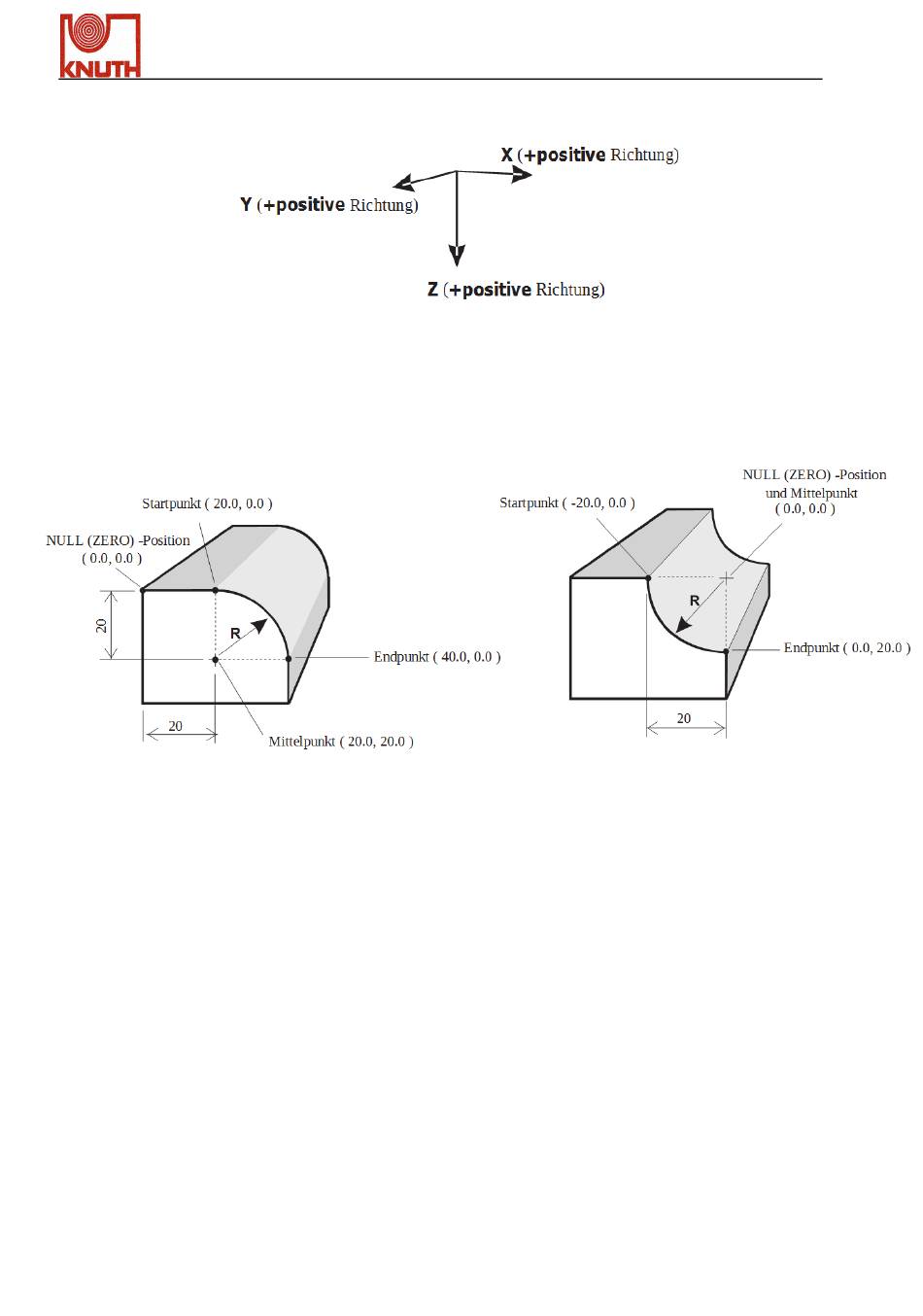

Die R-Funktion der Positionsanzeige ermöglicht dem Bediener die Bearbeitung von einem
Radius R in der XY-, XZ- und YZ-Ebene gemäß den folgenden Abbildungen.
Wenn nur eine 2-Achsen Positionsanzeige verwendet wird, kann die Maschine alle Bogen-
Werkzeugpositionen auf der XZ und YZ Arbeitsebene berechnen und den Bediener bei der
Werkzeugpositionierung an den ARC Bearbeitungspunkten mittels einer simulierten Z-Position
unterstützen. Die simulierte Z-Position wird in dem Meldungsfenster der Positionsanzeige
angezeigt und auch die Z Skala-Einstellung der Werkzeugmaschine.
Wenn der Bogen in der XZ- oder YZ-Ebene bearbeitet werden soll, folgen, im Falle einer
3-Achsen-Positionsanzeige, automatisch die X- oder Y-Achse Bearbeitungspositionen entlang
des Bogens die Z-Position der Maschine.
