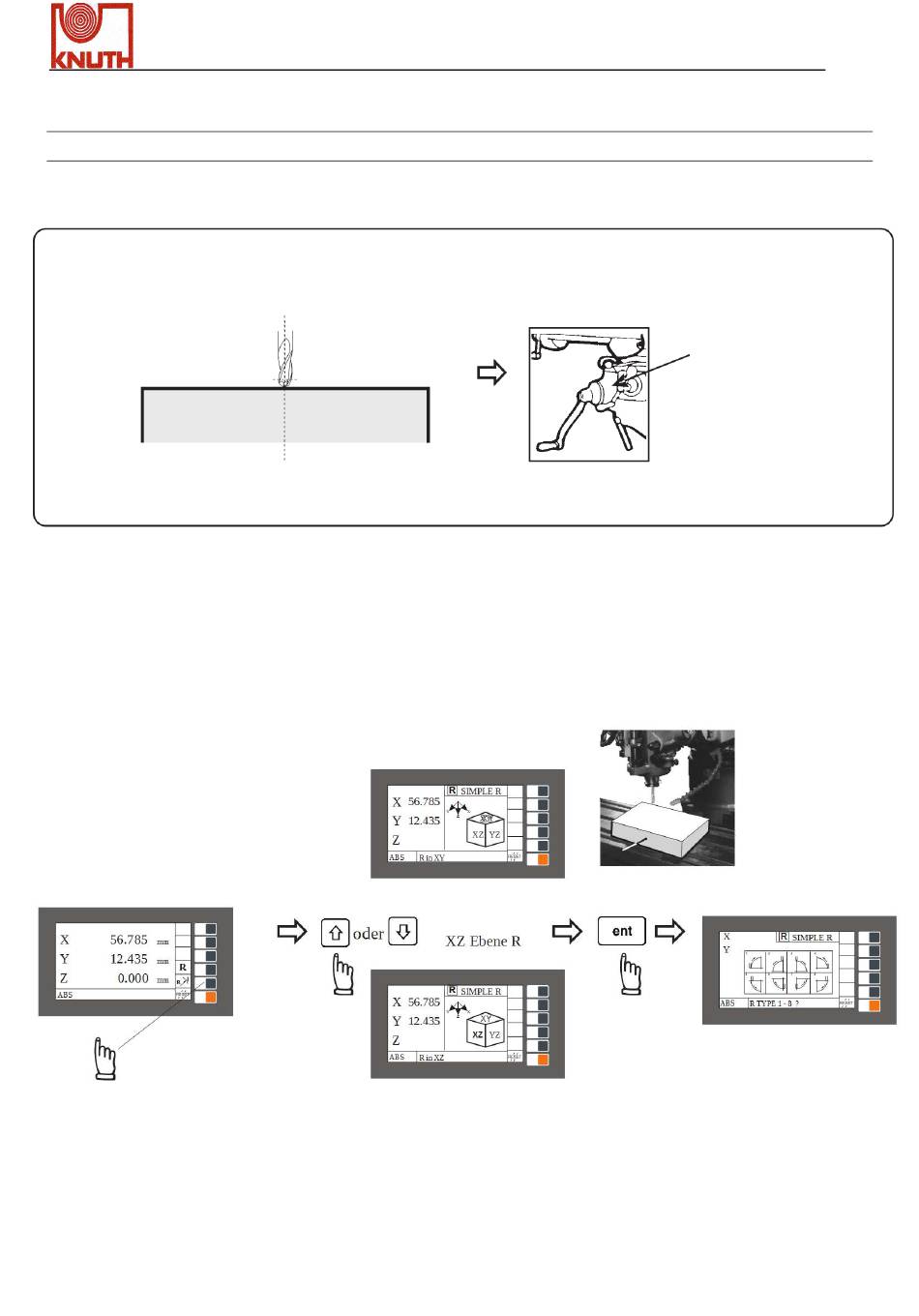

Falls eine 2-Achsen-Positionsanzeige verwendet wird, muss zuerst die Z Skala zurückgesetzt werden,
um die Anfangs-Z-Position des Bogen-(ARC)-Startpunkts zu simulieren
** Positionieren Sie das Werkzeug an den Startpunkt desjenigen Bogens, der bearbeitet werden soll **
**** nur für 2-Achsen Positionsanzeige; bei einer 3-Achsen Positionsanzeige nicht nötig ****
Schritt 1 : Arbeitsebene auswählen:
Zur R-Funktion wechseln
X.Pos 3.2
Betriebsbeispiel
XZ Ebene ( S.R - XZ ) für 2-Achsen Positionsanzeige
( R - XZ )
Arbeitsebene auswählen
Betriebsanleitung
Skala der Z-Achse
auf NULL ( 0.00 )
setzen
für 3-Achsen Positionsanzeige
XZ Ebene
XZ Ebene R auswählen
