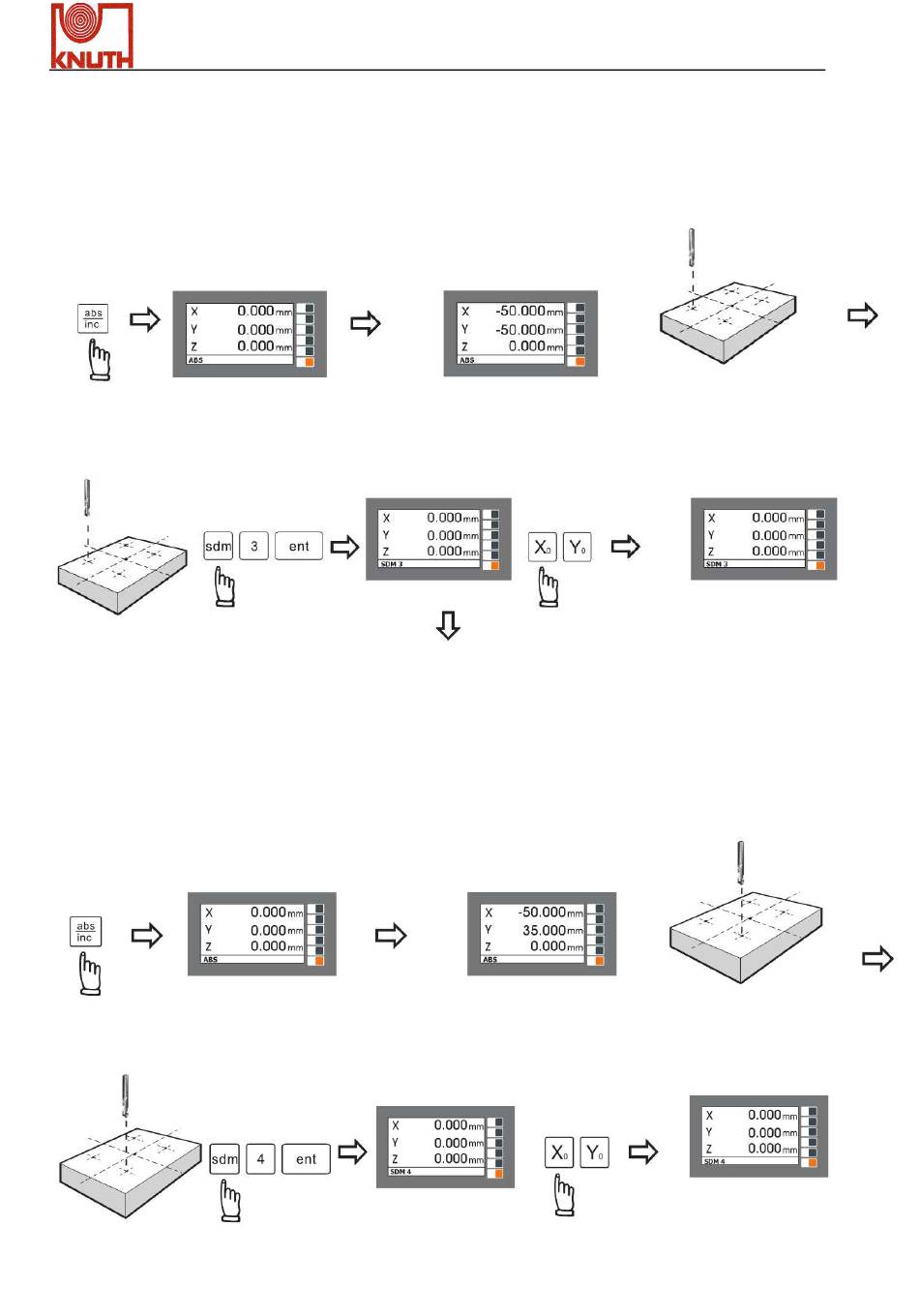

Schritt 4: Geben Sie den Bezugspunkt 3 ( sdm 3 ) ein
Wechseln Sie zur
ABS
Koordinatenanzeige
Wechseln Sie zur
Koordinatenanzeige
Schritt 5: geben Sie den Bezugspunkt 2 ( sdm 4 ) ein
Wechseln Sie zur
ABS
Koordinatenanzeige
Wechseln Sie zur
Koordinatenanzeige
X.Pos 3.2
sdm 3
sdm 4
Positionieren Sie das
Werkzeug am Bezugspunkt 3
(sdm 3)
X = − 50.000 , Y= − 50.000
Diesen Punkt 'auf
NULL' setzen
Positionieren Sie das
Werkzeug am Bezugspunkt 2
(sdm 4)
X = − 50.000 , Y= 35.000
Diesen Punkt 'auf
NULL' setzen
Betriebsanleitung
sdm 3 bereits
'auf NULL' gesetzt
sdm 4 bereits
'auf NULL' gesetzt
