Benutzen Sie ein Fühlhebelmessgerät, um die negativste Position des Stufenendmaßes zu
finden; setzen Sie das Fühlhebelmessgerät an dieser Position 'auf Null'; notieren Sie diese
Position als 'CP Start' -Position auf.
3) START - Messung der Fehler, um eine Fehlerkurve zu erstellen

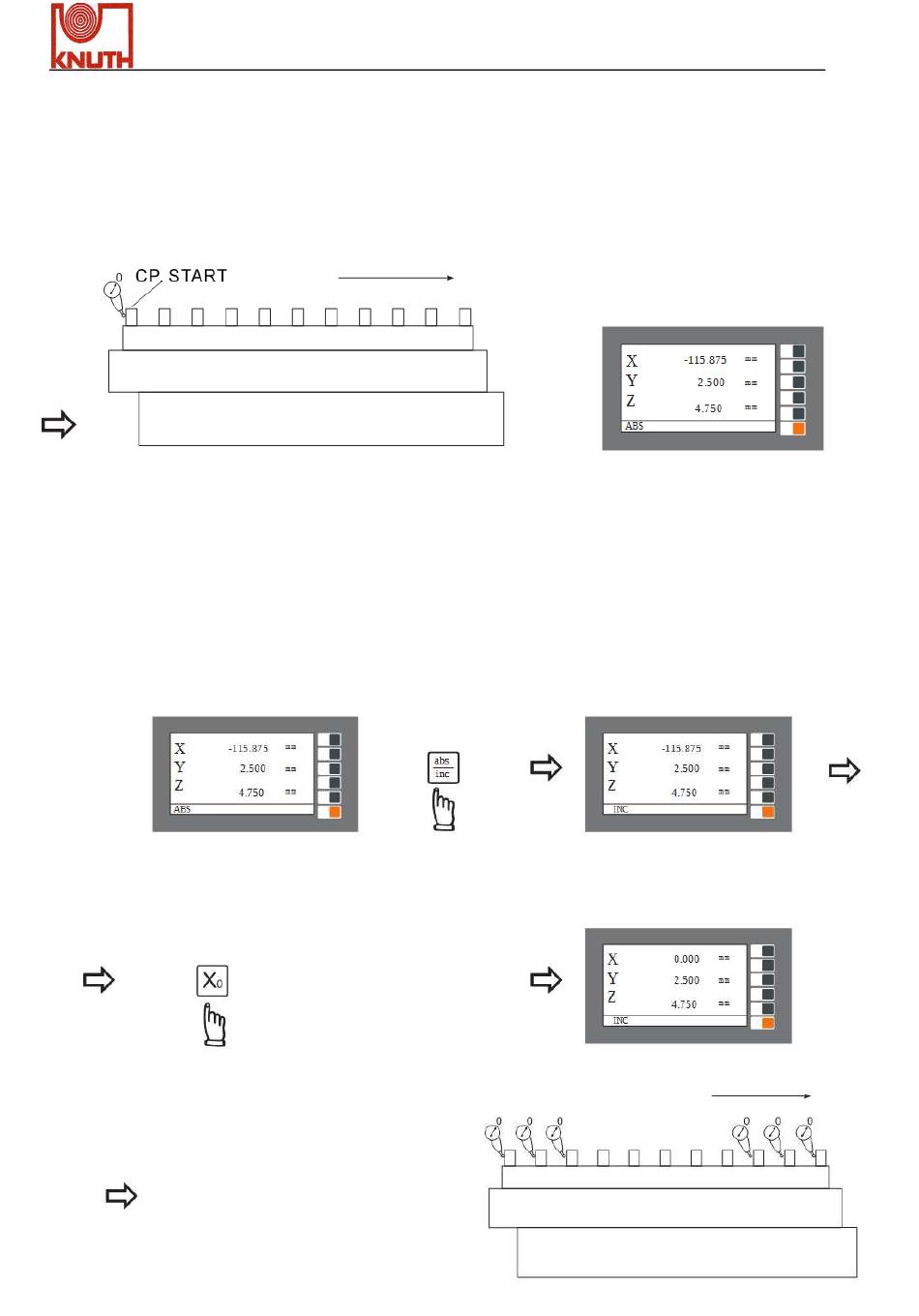

Um die Fehlermessung einfacher zu gestalten, wechseln Sie in die INC-Koordinate und
setzen Sie sie an der 'CP.START' -Position 'auf Null'.
Die INC Koordinate an
der 'CP: START' -Position
'auf Null' setzen
Beginnen Sie mit der Fehlermessung,
indem Sie das Fühlhebelmessgerät an
das Stufenendmaß
Notieren Sie den Anzeigewert, der auf
der Positionsanzeige-
Visualisierung angezeigt wird
X.Pos 3.2
Positive Richtung
Stufenendmaß
In die INC Koordinate
wechseln
positionieren.
Achsen-
Betriebsanleitung
Zumal die 'CP. START' -Position
immer an der negativsten Stelle der
Werkzeugmaschine
muss sie immer einen negativen
Wert haben
Schreiben Sie sich bitte diese
Position auf - in diesem Beispiel
lautet die 'CP. START' -Position
= - 115.875
positive Richtung
Seite 117 von 130
liegen soll,
