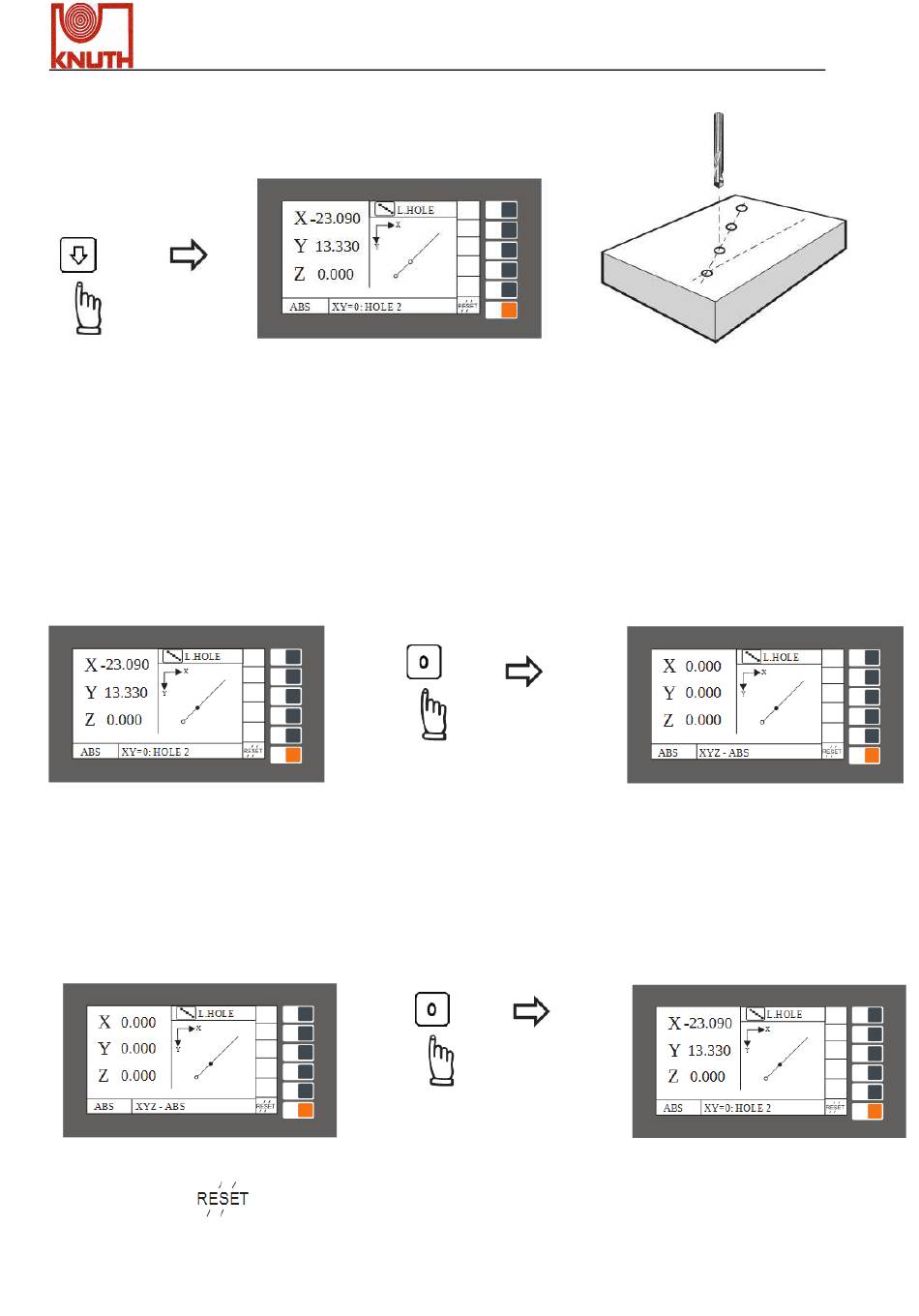

Nächste Bohrung
auf der Linie
Jedes Mal wenn der Bediener die LHOLE-Berechnung der Positionsanzeige auf Korrektheit
prüfen, kontrollieren oder vorübergehend den Zyklus der LHOLE Funktion verlassen will
( Übergang zur normalen XYZ Anzeige ), soll folgendermaßen vorgegangen werden:
Derzeit im LHOLE Zyklus
Zurück zur LHOLE Funktion zurückwechseln, um die Bearbeitung der Linienbohrung fortzusetzen
Derzeit in der vorläufigen XYZ
Koordinaten- Anzeige
Drücken Sie die
X.Pos 3.2
Bewegen Sie die Maschine bis die Achsen-
Anzeige = (0.000, 0.000) zeigt
HOLE 2 = zweite Bohrung der Linie
Um vorübergehend zur normalen
XYZ Koordinatenanzeige zu
wechseln
Um vorübergehend zum LHOLE
Zyklus zurück zu wechseln
-Taste, nachdem die Bearbeitung der Linienbohrungen abgeschlossen ist.
Betriebsanleitung
Vorläufig zur XYZ Koordinaten-
Anzeige zurückgekehrt
Vorläufig zur XYZ Koordinaten-
Anzeige zurückgekehrt
