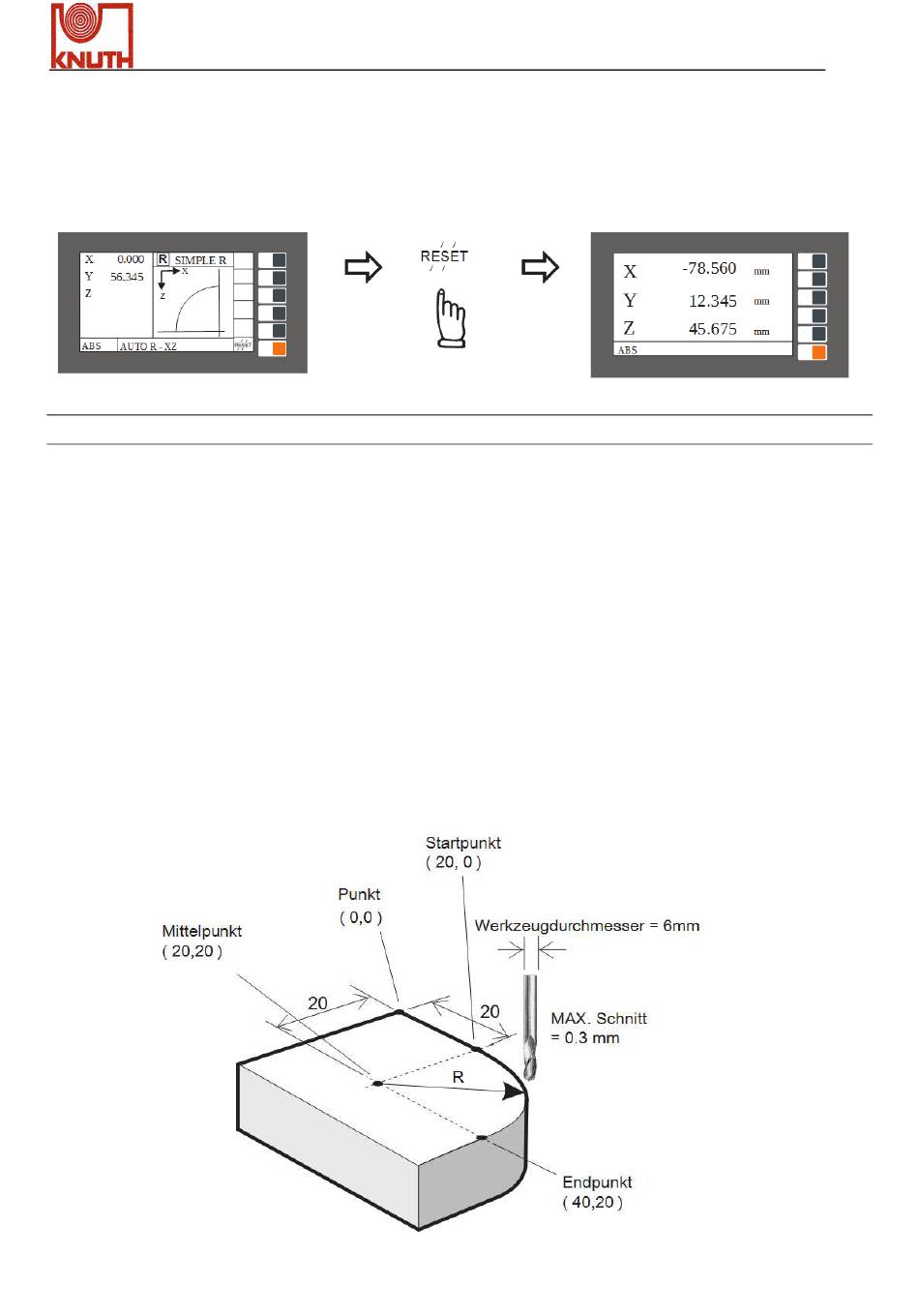

Nachdem die Bogen-Bearbeitung abgeschlossen ist, kann erneut die ARC-Taste gedrückt
werden, um den Bogen-(ARC)-Funktionszyklus zu verlassen.
Derzeit im ARC Funktionszyklus
Beispiel :
Zur Bearbeitung einer XY Ebene R gemäß folgender Abbildung, müssen folgende Parameter in
die Positionsanzeige eingegeben werden:
1. Die XY Ebene R auswählen
2. Mitte ( XZ CENTR )
3. Radius ( R )
4. Startpunkt ( ST. PT )
5. Endpunkt ( ENd PT )
6. Werkzeug-Ø ( TOOL DIA )
7. Werkzeug-Korrektur - ( R+TOOL )
8. Max. Schnitt zwischen interpolierten
Punkten ( MAX CUT )
X.Pos 3.2
R-Funktion - BOGEN (ARC) in XY Ebene
( R - XY )
X = 20.000 ;
20.000
X = 20.000;
X = 40.000;
6,000 mm
Aktueller ARC Radius = R + Werkzeug Radius
0,3 mm
Betriebsanleitung
Y = 20.000
Y = 0.000
Y = 20.000
