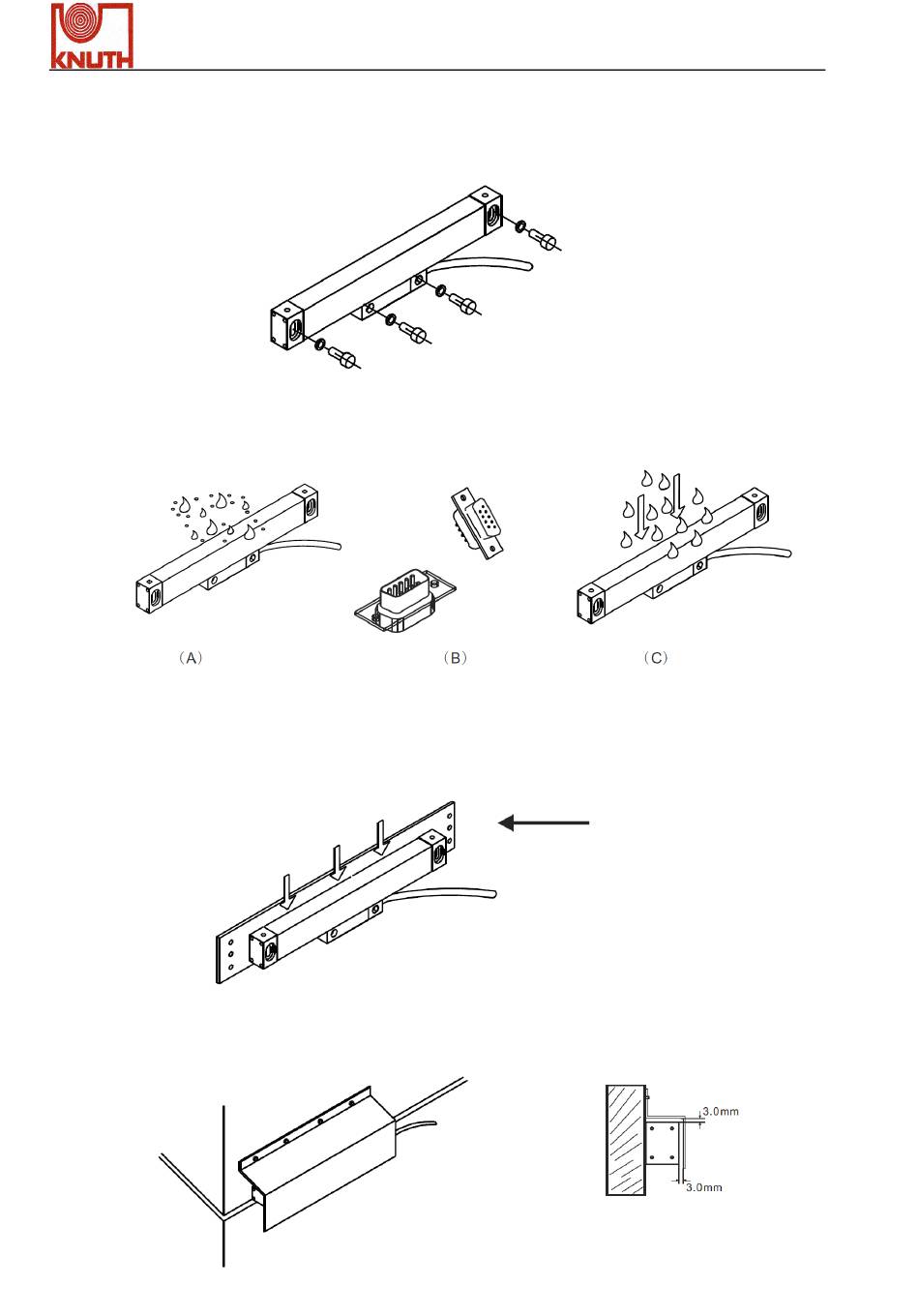

4. Die folgenden Punkte müssen beachtet werden, um die richtige Installationsstelle zu finden:
(1) Die Längenmessgeräte müssen auf einer flachen, bearbeiteten Oberfläche montiert werden.
(2) Der Schlitz bzw. die Öffnung des Längenmessgeräts soll nicht direkt Spänen, Öl, Wasser,
Staub oder anderen Fremdkörpern ausgesetzt sein; mitgelieferte Abdeckungen müssen
angebracht und montiert werden.
(3) In Fällen wo keine bearbeiteten, flachen Oberflächen vorhanden sind, soll ein
Montageblock oder eine Montageplatte verwendet werden, um eine angemessene ebene
Fläche zu liefern. Die Montageplatte muss so kurz wie möglich sein, um eine angemessene
Starrheit zu gewährleisten.
(4) Ein Abstand von mindestens 3,0 mm zwischen dem Längenmessgerät und der Abdeckung
muss stets an allen Seiten vorhanden sein.
X.Pos 3.2
Betriebsanleitung
Montageplatte
