WERKZEUGMASCHINEN Betriebsanleitung

XZ / YZ Summieren der Achsen

Diese Funktion ist nur verfügbar, wenn die 3-Achsen Positionsanzeige an der Stelle TYPE
auf = LATHE (Drehmaschine) konfiguriert ist.
Zweck :
Das Aufsummieren der Achsen ist bei der 'Drehmaschine'-Konfiguration sehr nützlich.
Die Positionsanzeige bietet die Achsen-Summier-Funktion, damit die vorübergehende Anzeige
der Summe der XZ- und YZ-Achsen gewährleistet wird. Der Bediener kann jederzeit zurück zur
üblichen Anzeige (Anzeige X/Y/Z einzeln, ohne Summierung der Achsen) wechseln.
Die Aufsummieren-Funktion ist nützlich, wenn zwei lineare Skalenteile auf dem Querschlitten der
Drehmaschine installiert sind. Die Aufsummieren-Funktion ermöglicht dem Bediener eine direkte
kombinierte Anzeige dieser zwei linearen Skalenteile bei der Positionierung der Werkzeug-
Spitze, womit die Bearbeitung einfacher und mit geringerem Fehler beaufschlagt ist.

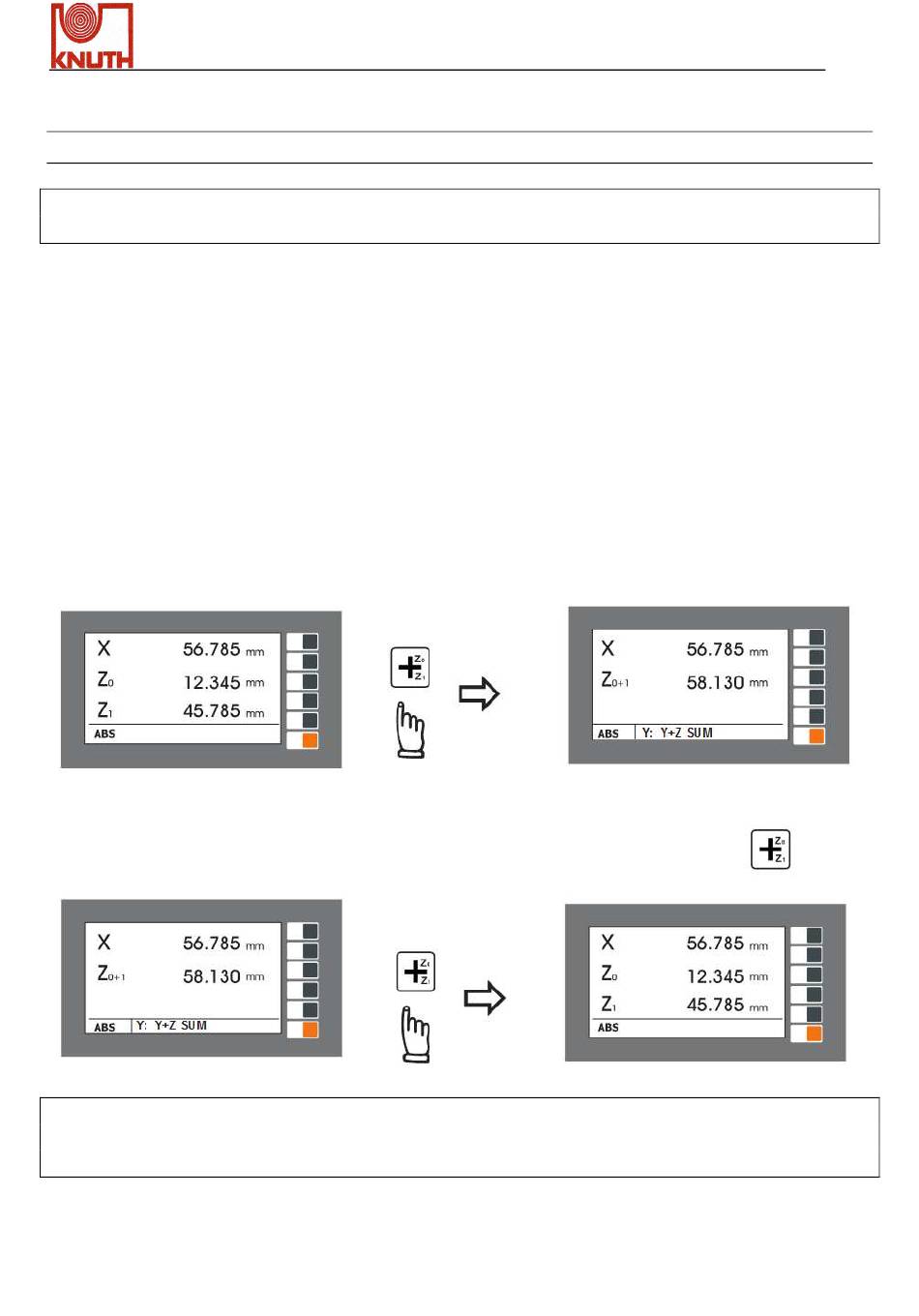

Beispiel : Anzeigen der Summe der Achsen X und Z
Um den Anzeigemodus der summierten Achsen zu verlassen, kehren Sie zur
normalen Anzeige von X / Z / Z1 zurück und drücken Sie die Taste
Beachten Sie bitte, dass wenn die Anzeige im Modus 'Aufsummieren der Achsen' ist, sämtliche
Funktionen der Positionsanzeige vorübergehend deaktiviert werden, um Verwirrung und eine
Fehlbedienung zu vermeiden!
Seite 14 von 130
X.Pos 3.2
