Mit dem RESOLU-Menü kann der Maschinenbediener die Auflösung der Visualisierung für jede
einzelne Achse festlegen. Die Positionsanzeige ist derart entwickelt, dass sie mit linearen
Messwertaufnehmern mit einer Auflösung von entweder 0,005 mm oder 0,001 mm arbeiten kann.
Eine Visualisierung mit gemischter Auflösung (d.h. X-Achse in 0,005 mm, Y-Achse in 0,001 mm
Auflösung) ist auch möglich; sämtliche Funktionen der Positionsanzeige können mit gemischter
Auflösungen problemlos arbeiten.
Die Bildschirmauflösung beträgt entweder 0,005 mm oder 0,001 mm. Der Maschinenbediener
soll einfach die jeweilige Achsen-Taste drücken, um die gewünschte Auflösung der
Visualisierung auszuwählen.

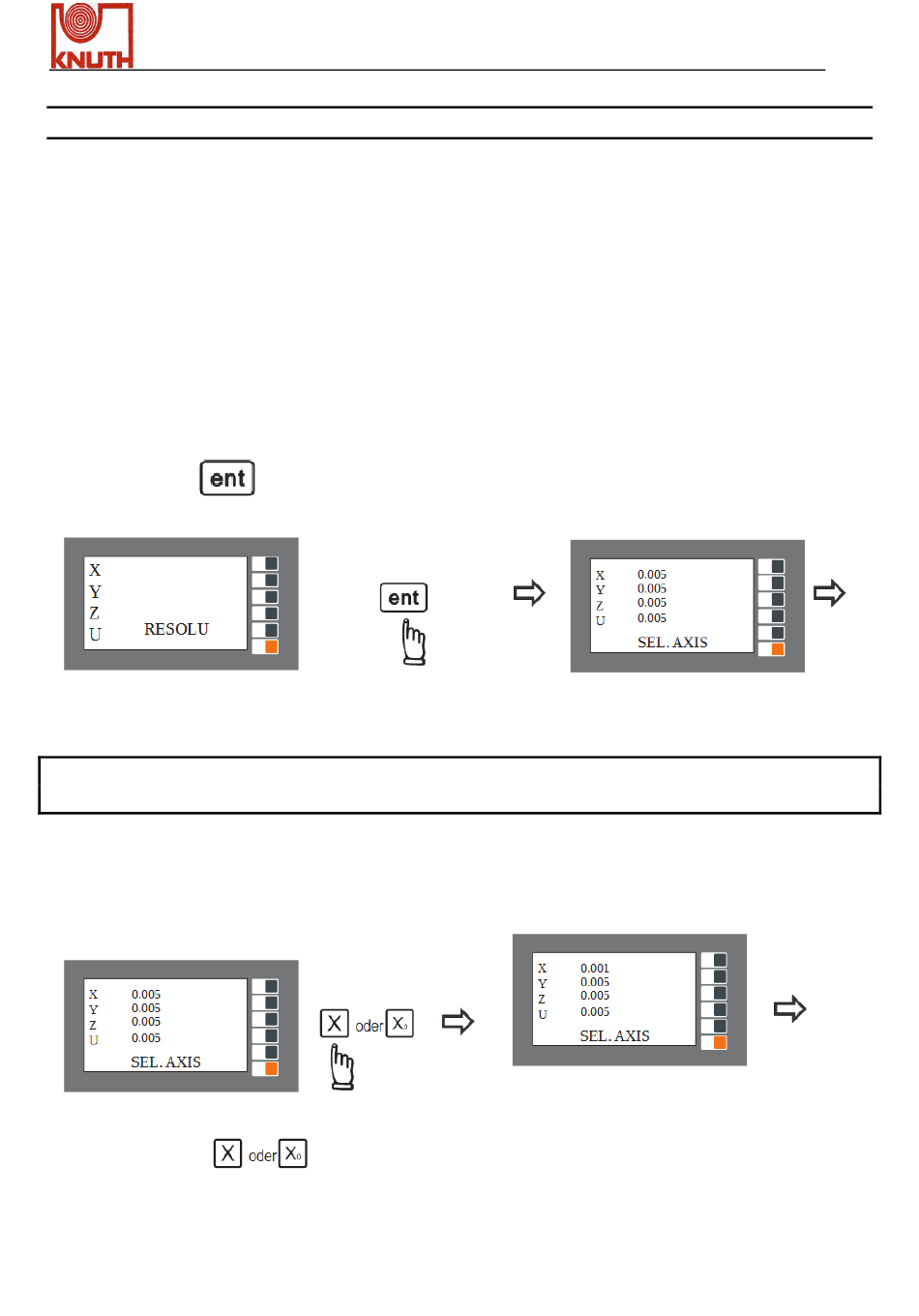

Drücken Sie die
Drücken Sie die Achsen-Taste, um die Visualisierung der Auflösung zu wechseln. Treffen Sie
Ihre Auswahl, indem Sie die 'ent'-Taste drücken.
Wenn Sie zum Beispiel die aktuelle Auflösung (0,005 mm) der X-Achse ändern möchten, um sie
auf 0,001 mm zu wechseln, soll folgendermaßen vorgegangen werden:
Drücken Sie die
Visualisierung der Auflösung 0,005 mm beträgt, wird nach dem Tastendruck auf 0,001 mm
gewechselt und umgekehrt; dasselbe Verfahren gilt für die Y-, Z- und U-Achse.
X.Pos 3.2
Parameter für Einstellvorgang - RESOLU
-Taste, um das Auswahlmenü "RESOLU" auszuwählen.
-Taste, um die X-Achse zu bestimmen. Wenn die aktuelle
Die Auflösung der Visualisierung
jeder Achse wird im
Visualisierungsfenster angezeigt
Die Anzeige der X-Achsen-Auflösung hat sich
von 0,005 mm auf 0,001 mm geändert.
