Vorgehensweise

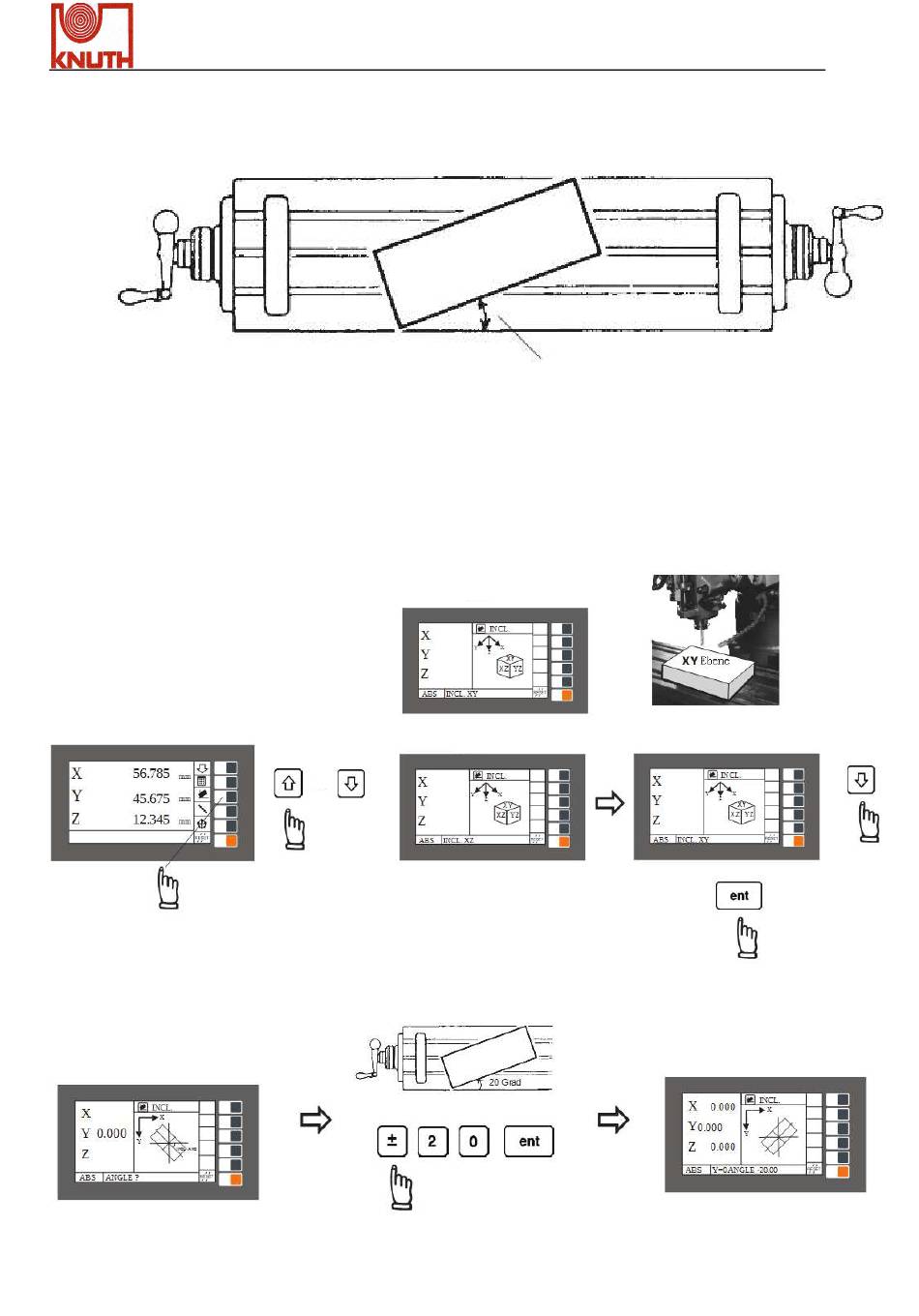

Befestigen Sie das Werkstück auf dem Drehtisch mit etwa 20 Grad
Neigung, so wie in der obigen Abbildung dargestellt.
Schritt 1 : Wählen Sie die XY Ebene als die Arbeitsebene aus (INCL-XY)
Wechseln Sie zur
INCL-Funktion
Schritt 2 : Geben Sie den Neigungswinkel ein (INCL ANG)
Geben Sie den
Neigungswinkel ein
(INCL ANG)
X.Pos 3.2
Arbeitsebene
auswählen
oder
ungefähr 20 Grad
XY Ebene
XZ Ebene
Betriebsanleitung
Wählen Sie die XY-Ebene als die
Arbeitsebene aus
Seite 46 von 130
nächster
Schritt
