2. Der Fehler muss als metrische Einheit (Mikron - µm - 0,001 mm) umkodiert werden
(man vermisst z.B. die X-Achse über eine Länge von 500 mm und notiert einen geringeren
Wert bzw. Anzeigefehler von 19 µm)
3. Projizieren Sie den Fehler über eine Länge von 1 Meter (1000 mm) (z.B. im obigen Beispiel,
wenn die Messung 1000 mm beträgt, beträgt der Fehler 19 µm × (1000/500) = 38 µm)
4. Finden Sie die Fehlerrichtung heraus. Wenn die Anzeige der Positionsanzeige größer als der
Messstandard ist, dann sollte der Kompensationswert NEGATIV sein und umgekehrt. In
diesem Beispiel ist der Wert an der Positionsanzeige geringer als der Messstandard und
daher soll der Kompensationswert ein positiver Wert sein; also + 38.
5. Der PPM-Wert ist ein Mikrometerfehler, der über einen Meter erstreckt wird; die M(illion), die in
der Kalkulation in Bezug genommen wird, stellt die 1 Million Mikrometer von einem Meter dar.
(im obigen Beispiel soll der Eingabe-Kompensationswert +38 lauten)

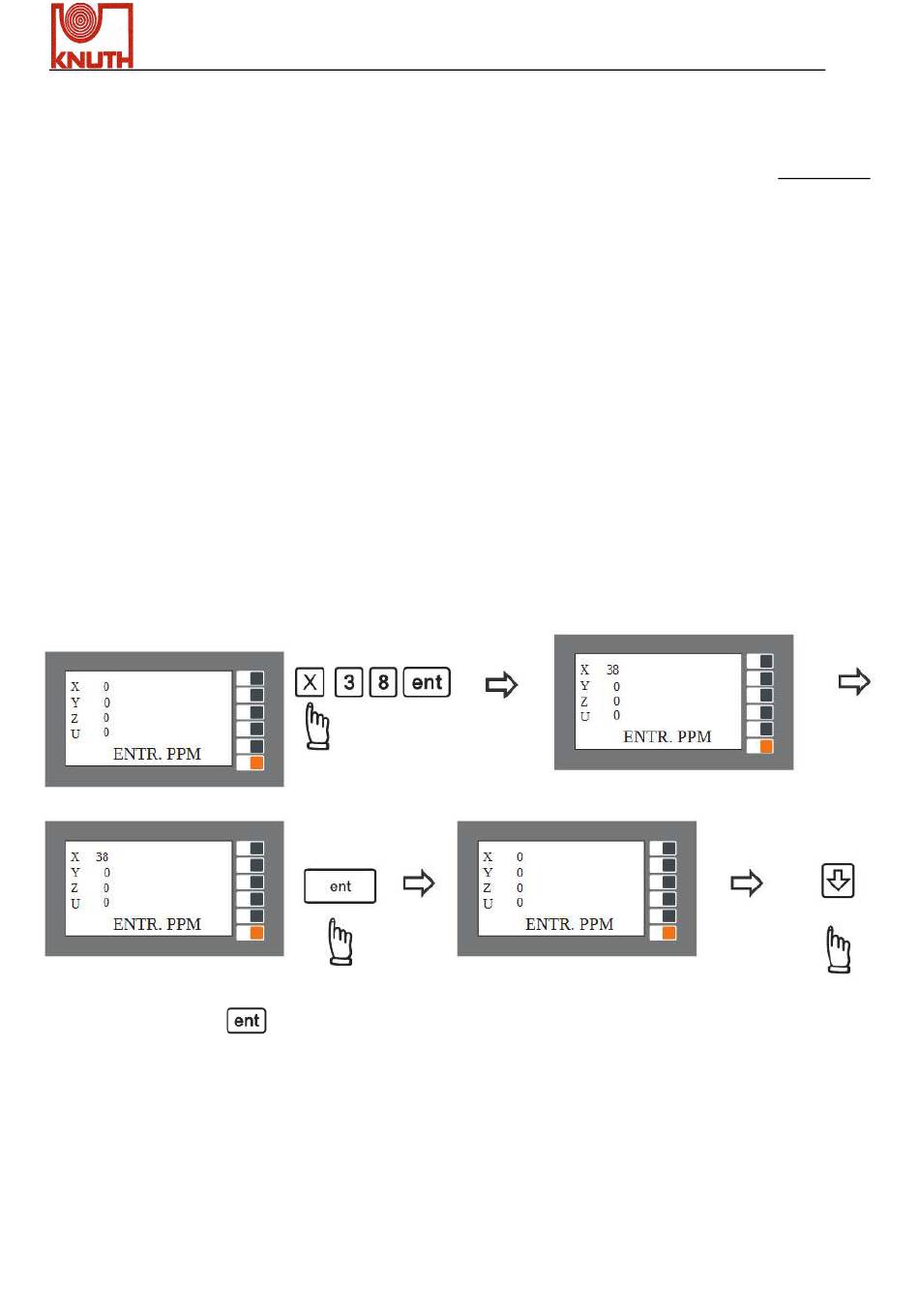

Geben Sie den X-Kompensationswert ein
Drücken Sie dann die
-Taste, um das "LIN COMP" -Menü
zu verlassen und um zum obersten
Menü zurückzukehren
X.Pos 3.2
Betriebsanleitung
Auswahl erfolgt -
Zum nächsten
Menü übergehen
