Funktionsweise :
Ein Rechner ist das am häufigsten verwendete 'Hilfswerkzeug' bei der manuellen Bearbeitung.
Diese Positionsanzeige bietet einen eingebauten Rechner, der normale mathematische
Funktionen wie Addition, Subtraktion, Multiplikation, Division usw. durchführen kann. Er bietet
auch nützliche trigonometrische Berechnungen, die häufig während der Bearbeitung verwendet
werden, wie SIN, COS, TAN, SQRT, sowie deren Umkehrfunktionen, wie invSIN, invCOS,
invTAN, Quadrat, usw. ...
Der eingebaute Rechner dieser Positionsanzeige bietet auch die "Ergebnis transferieren"
-Funktion. Alle berechneten Ergebnisse können auf jede Achse "übertragen" werden; die
Positionsanzeige stellt vorübergehend die Achsen-Nullposition an der berechneten Koordinate
ein; der Bediener bewegt die Maschine einfach auf die Achsenanzeige = 0.000; das Werkzeug
wird dann auf den berechneten Wert gesetzt. Diese Vorgabe ist nur vorübergehend, denn
nachdem der Bediener die Bearbeitung auf den berechneten Koordinaten beendet hat, kann
durch Drücken der CE-Taste wieder die Nullposition der Achse auf die ursprüngliche Koordinate
vor dem "Ergebnis transferieren" gebracht werden. Die verbleibende Bearbeitung kann dann wie
gewöhnlich fortgesetzt werden.
Der eingebaute Rechner bietet folgende Vorteile:
1. Die Vorgänge sind gleich wie bei einem handelsüblichen Taschenrechner; einfach zu
bedienen und es muss nichts neu erlernt werden.
2. Das berechnete Ergebnis kann direkt zur beliebigen Achse übertragen werden; es besteht
keine Notwendigkeit, die berechnete Zahl auf einen Zettel zu notieren; es ist bequem,
zeitsparend und mit geringerem Fehler beaufschlagt.
3. Keine unnötigen Ausfallzeiten bei der Suche oder Bedienen eines weiteren Rechners, wann
immer eine mathematische Berechnung ausgeführt werden soll.
Taste für die Übertragung des Ergebnisses
Drücken Sie diese Taste, um das berechnete Ergebnis auf die
Achsenanzeige zu übertragen; dann wird die Positionsanzeige
vorübergehend die Nullposition der Achse auf den berechneten Wert
voreinstellen; der Bediener bewegt die Maschine einfach bis zur
Achsenanzeige = 0,000; dann ist die berechnete Position erreicht
Anzeige der
errechneten
Ergebnisse

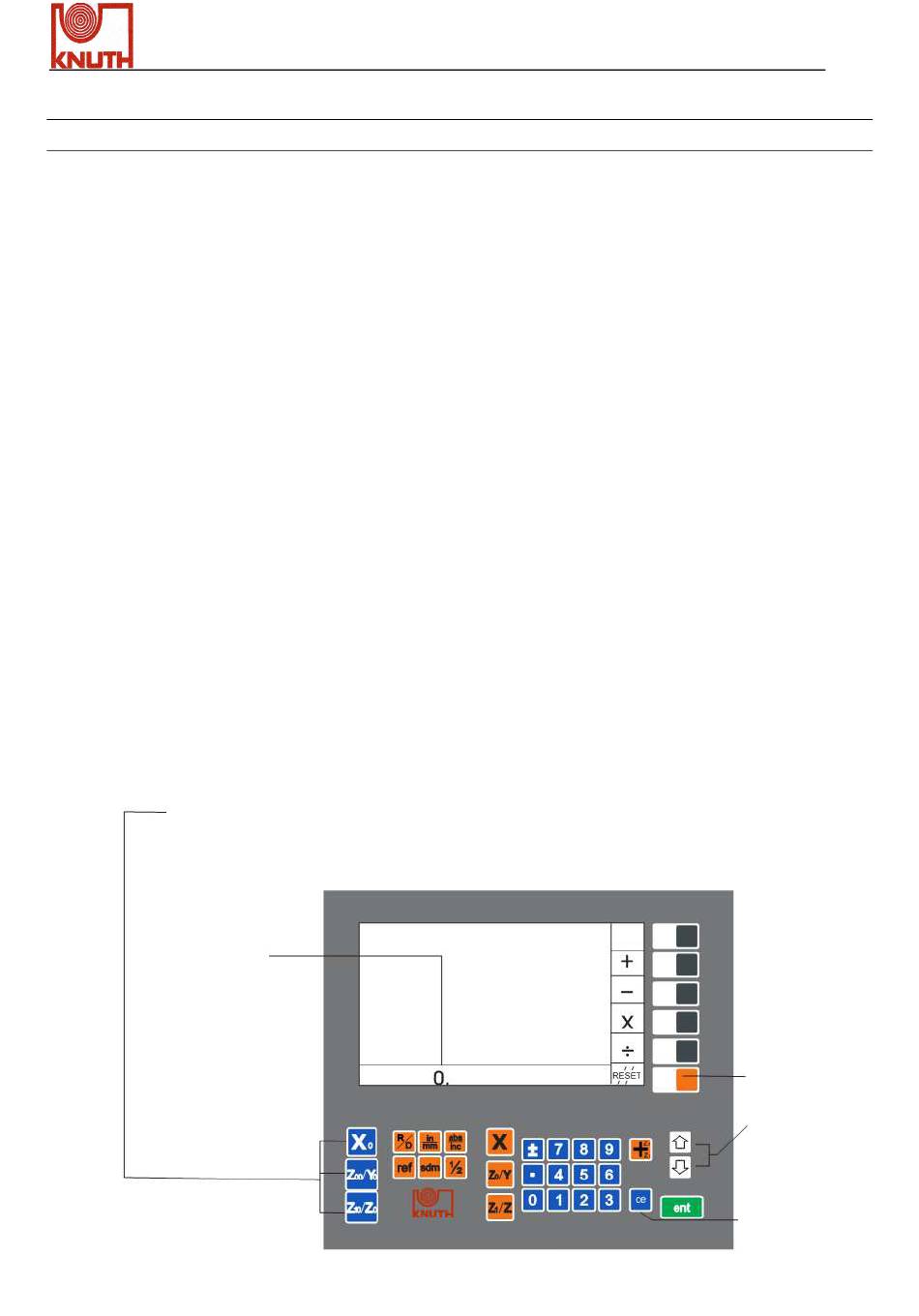

Tastenlayout des eingebauten Rechners
X.Pos 3.2
Rechner
Betriebsanleitung
Zum Quittieren
Funktionsauswahltaste
Clear Taste
1. Löschen-Taste im normalen
Berechnungsmodus
2. Abbrechen von
Ergebnisübertragungen -
vorübergehende
Null-Voreinstellung
