Knuth X.pos 3.2 Betriebsanleitung Seite 75

WERKZEUGMASCHINEN
Das folgende Verfahren gilt für eine 2-Achsen-Positionsanzeige, nicht für eine

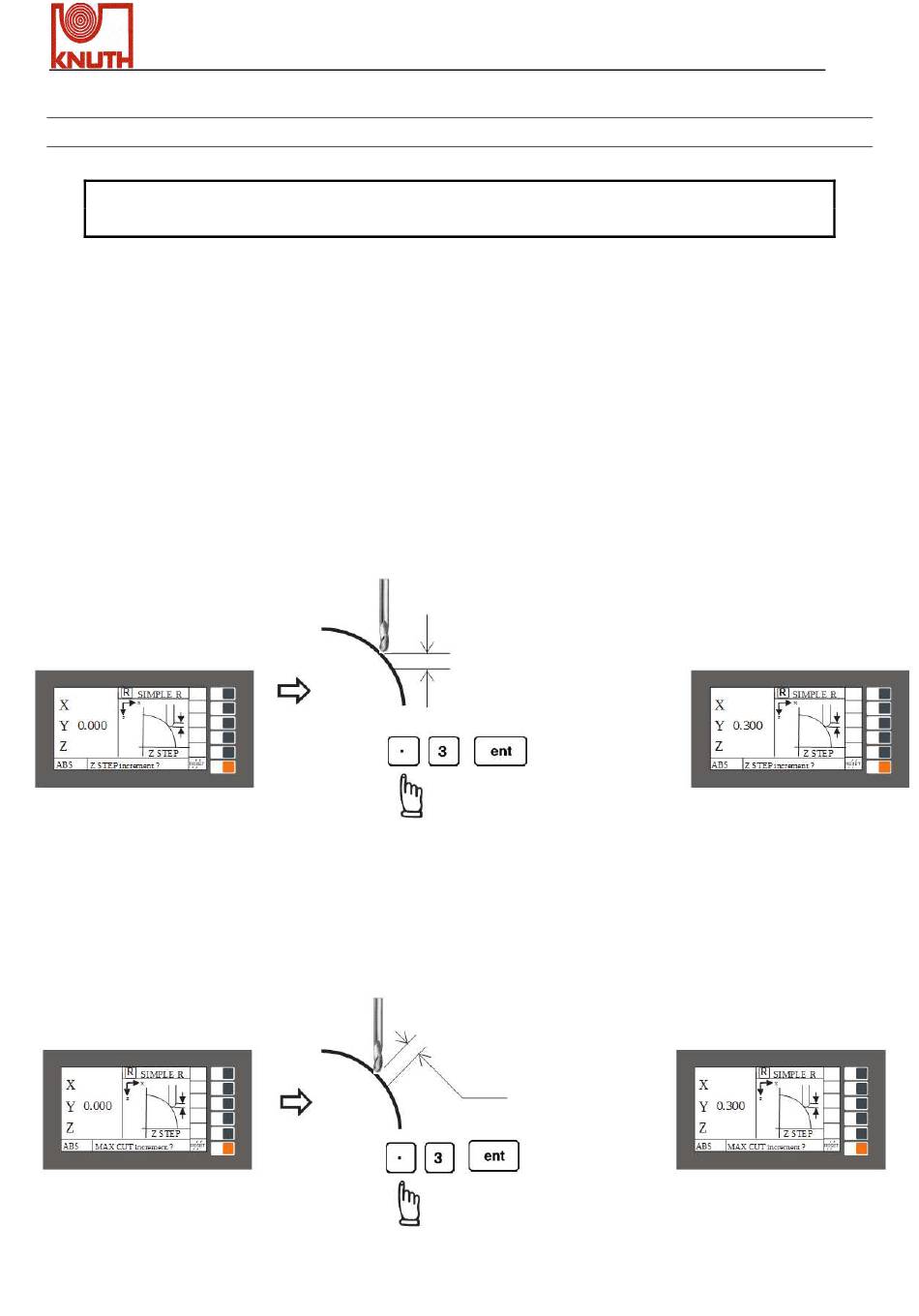

Schritt 8: Festlegung der Z-Nachstellung pro Bearbeitungsschritt
Die Positionsanzeige bietet zwei Optionen für die Z-Nachstellung beim Drücken der UP- oder
DOWN-Taste.; der Bediener kann seine Auswahl in dem R. MODE Menü der SETUP-Prozedur
der Positionsanzeige eingeben.
Option 1 : Feste Z-Nachstellung ( Z STEP )
Mit dieser Option ist die Z-Nachstellung pro Bearbeitungsschritt fix, obwohl sich der
ARC-Bogen in seiner Z-Position ändert. Der Maschinenbediener muss seine
Erfahrungen ausnutzen und verschiedene Z-Nachstellung während der Bogen-ARC-
Bearbeitung auswählen, um eine optimale und schnellste Bearbeitung zu erzielen.
Z-Nachstellung pro
Schritt bestimmen
( Z STEP )
Option 2 : Maximaler Schnitt ( MAX CUT )
Bei dieser Option berechnet die Positionsanzeige das bestmögliche Z-Inkrement pro
Bearbeitungsschritt in Bezug auf den ARC-Bogen, um den interpolierten Punkt etwa
gleich dem eingegebenen MAX SCHNITT zu halten.
Den maximalen Schnitt
bestimmen ( MAX CUT )
X.Pos 3.2
R-Funktion - Für eine 2-Achsen Positionsanzeige
3-Achsen-Positionsanzeige.
Z-Achse-Nachstellung
pro Bearbeitungsschritt
definiert
Z-Nachstellung = 0,3 mm
Die Positionsanzeige berechnet das beste
Z-Inkrement pro Schritt, so dass der max.
Abstand zwischen den einzelnen
Bearbeitungspunkten etwa gleich ist.
MAX SCHNITT
= 0,3 mm
Betriebsanleitung
Seite 75 von 130
