Zweck : Die meisten gängigen Positionsanzeigen auf dem Markt bieten nur zwei Sätze von
Arbeitskoordinaten: ABS / INC; es wurde aber festgestellt, dass im Falle einer etwas
komplizierten Bearbeitung oder bei Kleinserienfertigung von wiederholenden Teilen,
die ABS / INC -Koordinate allein für eine effiziente und bequeme Positionierung des
Werkzeugs für die Bearbeitung nicht ausreicht.
Die Nachteile vom Vorhandensein nur der ABS / INC-Koordinaten sind folgende:
- Bei vielen Bearbeitungen stammen die Werkstückbearbeitungsmaße aus mehr als
zwei Bezugspunkten; daher muss der Bediener zwischen ABS und INC wechseln,
um zusätzliche Bezugspunkte zu setzen; dieses ist zeitaufwendig und sehr
fehleranfällig.
- Im Falle von Los-Bearbeitungen d.h. von gleichen, wiederholenden Bauteilen,
muss der Bediener alle zu bearbeitenden Positionen wiederholt einrichten und
berechnen; das ist zeitaufwendig und nicht effizient!
Die Positionsanzeige bietet zusätzlich einen Speicher für 199 Bezugspunkte (sdm),
um somit die oben erwähnten Nachteile des Vorhandenseins von nur ABS/INC
-Koordinaten zu überwinden. Die Bezugspunkte (sdm) -Funktion bietet nicht nur 199
Sätze von zusätzlichen INC Koordinaten, sie ist sehr nützlich und besonders für die
Bearbeitung von Fertigungslosen gedacht. Nachfolgend werden die Unterschiede
zwischen INC und SDM genannt.
1. INC ist unabhängig von ABS und ändert sich bei Veränderung des ABS-Bezugspunkts
nicht (Nullpunkt). Jedoch stehen alle 'sdm' Koordinaten relativ zur ABS-Koordinate;
alle 'sdm' Positionen sind relativ zum Nullpunkt von ABS, es kommt zur Verschiebung
wenn sich die ABS Nullposition ändert.
2. Alle relativen Abstände der 'sdm' Koordinaten zu ABS können direkt mit der Tastatur in
die Positionsanzeige eingegeben werden. Es müssen keine Berechnungen oder
aktuelle Werkzeug-Positionierung der Maschine durchgeführt werden.

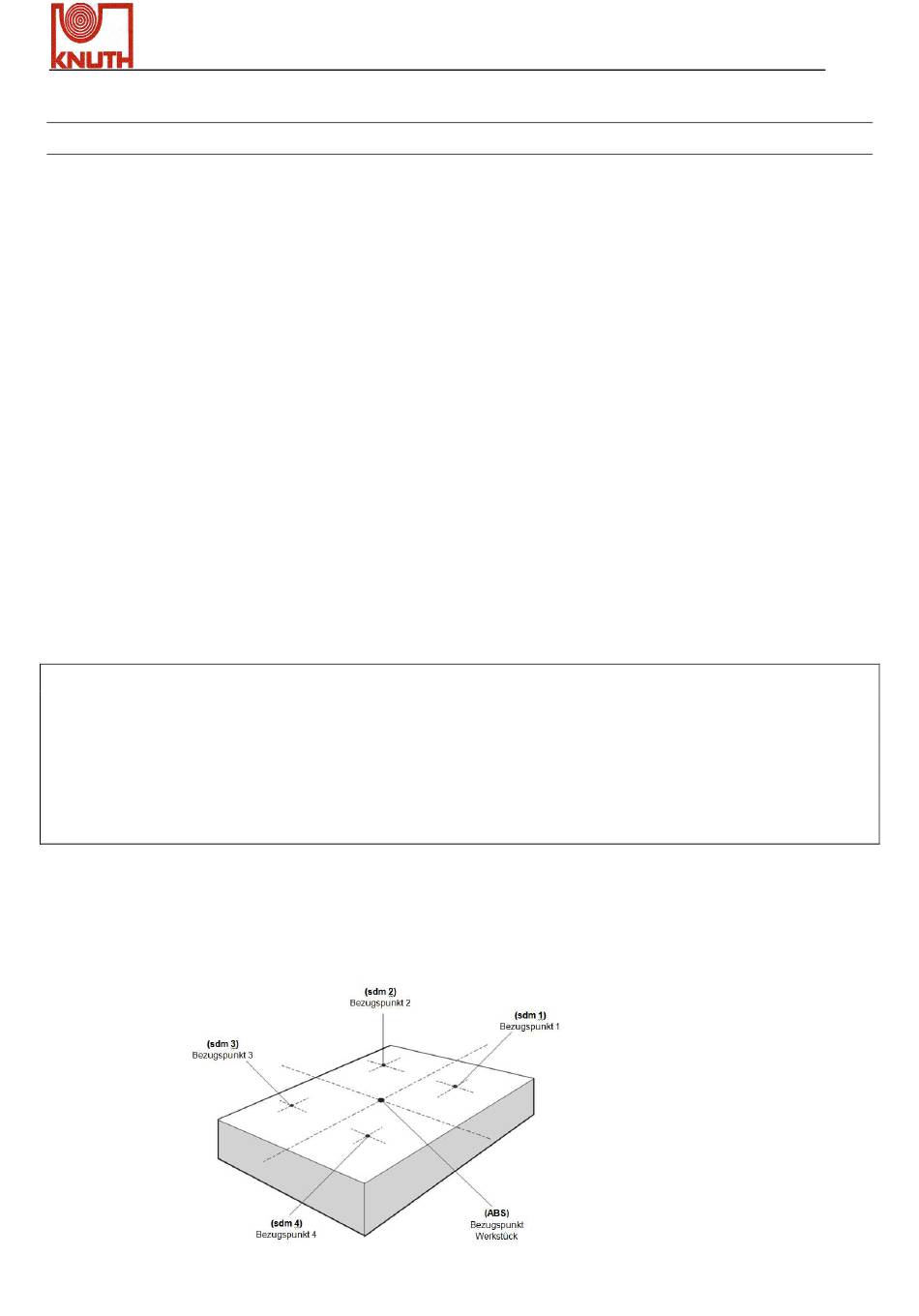

I. Anwendung von sdm in Werkstücken mit mehr als einem Bezugspunkt
Der Bediener kann folgendermaßen alle Bezugspunkte im Speicher der Positionsanzeige
speichern:
