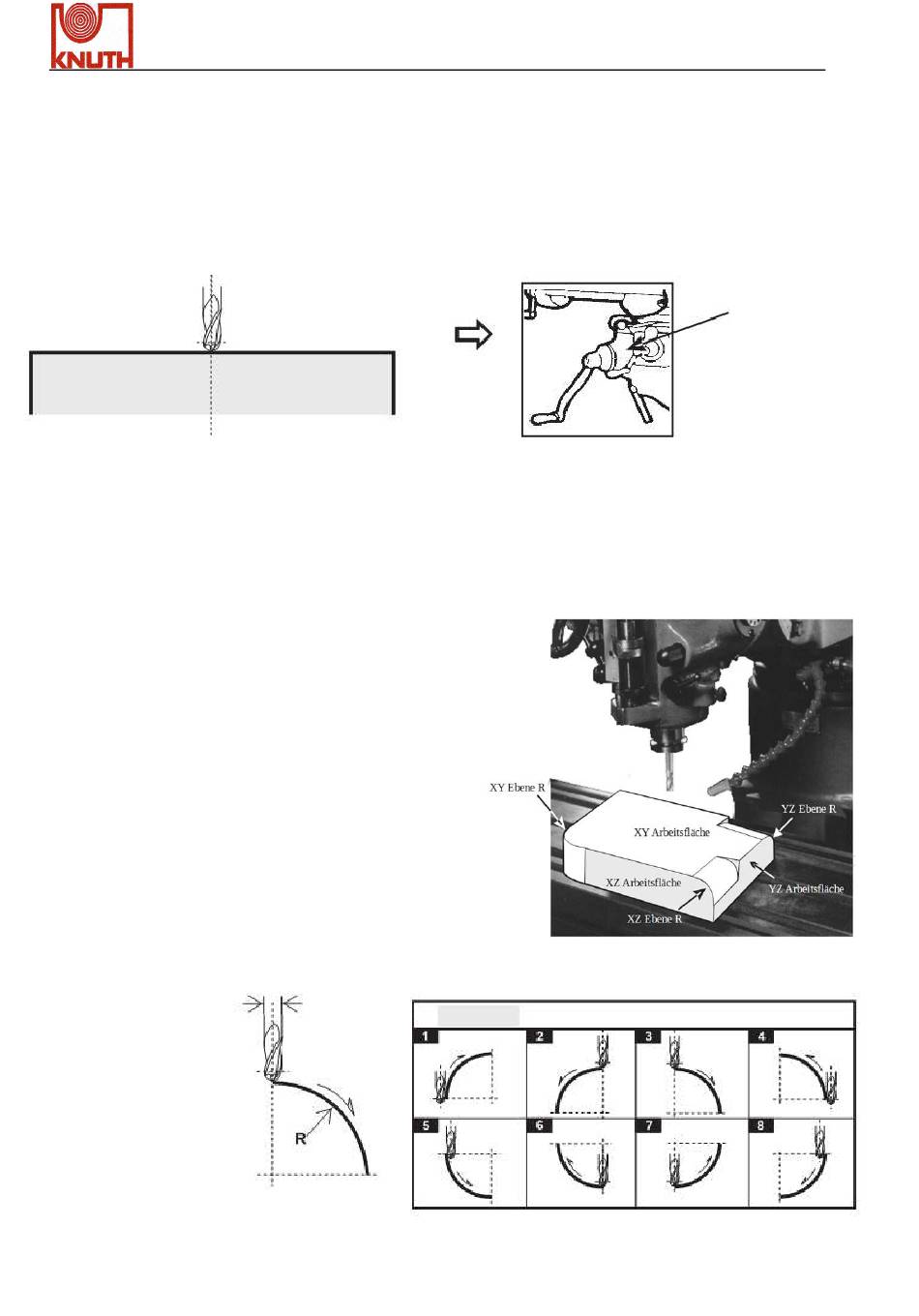

Falls eine 2-Achsen-Positionsanzeige verwendet soll, muss zuerst die Z-Skala zurückgesetzt
werden, um die Anfangs-Z-Position am Bogen-(ARC)-Startpunkt zu simulieren.
** Positionieren Sie das Werkzeug am Startpunkt des Bogens (ARC), der bearbeitet werden soll **
** Nur für 2-Achsen-Positionsanzeige - ungültig beim Einsatz einer 3-Achs-Positionsanzeige **
Die folgenden Parameter müssen zur vereinfachten Radius-Bearbeitung in die Positionsanzeige
eingegeben werden:
1. Arbeitsebene auswählen: XY, XZ oder YZ
Ebene R
2. Typ von R ( R type ) auswählen: Typ 1 bis 8
3. Radius von R eingeben ( R )
4. Zum Werkzeugdurchmesser wechseln
( TOOL DIA )
X.Pos 3.2
Werkzeug-Ø
TOOL DIA
Betriebsanleitung
Skala der Z-Achse
'auf Null' ZERO
( 0.00 ) setzen
