Knuth X.pos 3.2 Betriebsanleitung Seite 97

WERKZEUGMASCHINEN

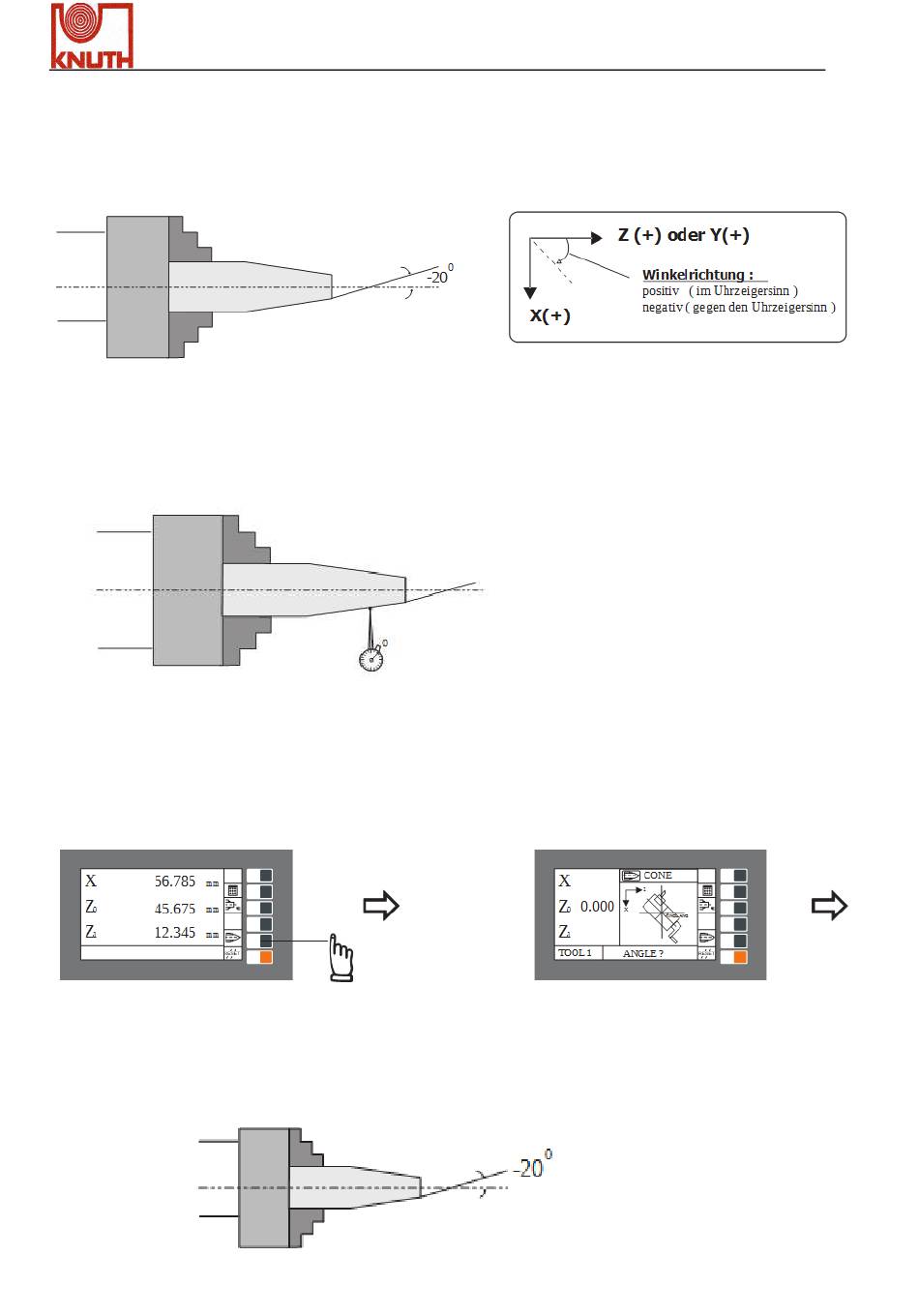

Um zum Beispiel ein konisches Werkstück zu überprüfen, dass mit einem Neigungswinkel von
20 Grad auf der XZ-Ebene bearbeitet wurde, soll folgendermaßen vorgegangen werden:
Schritt 1 : Setzen Sie ein Fühlhebelmessgerät auf das konische Werkstück, so wie in der
folgenden Abbildung gezeigt, an und setzen Sie das Fühlhebelmessgerät 'auf NULL'.
Schritt 2 : Wechseln Sie zur INCL-Funktion
Wechseln Sie zur INCL-Funktion
Schritt 3 : Geben Sie den Neigungswinkel ein ( INCL ANG )
X.Pos 3.2
Fühlhebelmessgerät 'auf NULL' setzen
Geben Sie den Neigungswinkel ein ( INCL ANG )
Betriebsanleitung
Neigungswinkel ( INCL ANG )
= − 20 Grad ( gegen den
Uhrzeigersinn )
Seite 97 von 130
