Funktionsweise : Bei
Maßvoreinstellungen, Zurücksetzen, Erfassung der Mitte usw., speichert die
Anzeige den relativen Abstand zwischen der REF-Markierung und dem
Werkstück-Bezugspunkt (ABS Nullposition) automatisch; jedoch ist es
wichtig und grundlegend, dass die Positionsanzeige die Position der
REF-Markierung kennt.
Mit der REF FIND Funktion kann die Positionsanzeige erkennen, wo sich die
REF-Markierung befindet. Wenn der Bediener diese Funktion nicht
mindestens einmal nach dem Einschalten der Anzeige ausführt, kennt die
Anzeige die Position der REF-Markierung nicht und anschließend ist die
Recall 0 Funktion völlig nutzlos und nicht korrekt!
Daher ist es gut, die REF FIND Funktion mindestens einmal beim
Einschalten der Positionsanzeige oder vor einer wichtigen Bearbeitung
auszuführen. Wenn Sie die REF FIND Funktion einmal nach dem
Einschalten der Positionsanzeige ausführen, müssen Sie sich keine Sorgen
über einen eventuellen Verlust Ihres Werkstück-Bezugspunkts (z.B. bei
einem Stromausfall) machen. Sie sind sich ja sicher, dass der
Werkstück-Bezugspunkt nie verloren gehen kann.

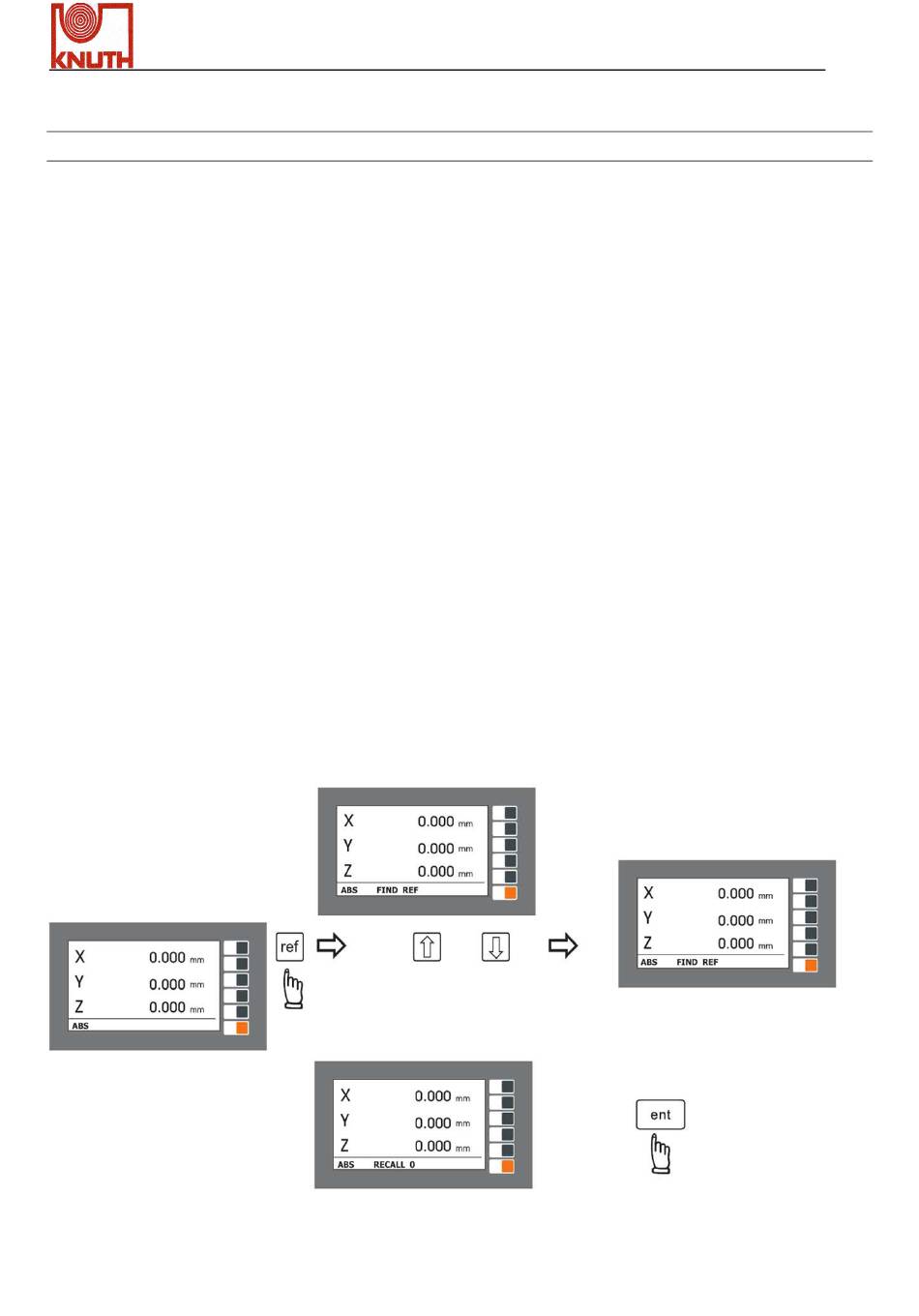

Schritt 1 :
Gehen Sie zur REF-Funktion über, wählen Sie FIND REF (REF Markierung
finden)
Nur wenn sich jetzt die
Positionsanzeige in ABS
Koordinate befindet, kann sie
zur REF-Funktion wechseln
X.Pos 3.2
REF Bezugsdaten Speicherfunktion - FIND REF
allen grundlegenden Funktionen der Positionsanzeige,
FINDE REF
(finde REF-Markierung)
0 AUFRUFEN
(finde Bearbeitung-Nullpunkt)
Betriebsanleitung
wie
um FINDE REF aufzurufen
(finde REF-Markierung)
